Blocs à colonnes rectangulaires à quatre guidages à billes D89/D99

Tableau des références

Caractéristiques

Matière : S355J2+N

Norme : NF ISO 6753-1

Disponible avec ou sans plaques intermédiaires.

Dimensions :

Dimensions externes : de 250 x 160mm à 710 x 630mm
Surface utile sens A: de 250 x 30mm à 710 x 420 mm
Surface utile sens B: de 120 x 160mm à 500 x 630 mm

Pour guidage à billes

Vitesse de travail : Plus de 45 m/min

Classes d'ajustage :

Classe I : Pour découpage de tôle très fines. Pour jeu entre poinçon et matrice inférieur à 0,02 mm par côté.
Classe 2 : Pour découpage de tôle supérieure à 0,4 mm. Pour jeu entre poinçon et matrice de 0,02 à 0,06 mm par côté. Pour la majorité des applications.
Classe 3 : Pour jeu entre poinçon et matrice de 0,08 mm par côté. Pour outils d’emboutissage.

Nos plaques sont oxycoupées et recuites

Eléments de manutention : Des nez de levage, anneaux de levage ou autres éléments de manutention peuvent être ajoutés à nos blocs à colonnes standards sur demande.

Avantages :

Fléchissement de colonnes minimale
Stabilité et précision accrue
Haute résistance et effort équilibré
Traitement de pièces de grandes dimensions
Guidage à billes permettant des vitesses de travail à plus de 45 m/min.

Tolérances :

Planéité des faces de la plaque
-Epaisseur >30mm = 0,004 / 100mm
-Epaisseur 20 < E < 30 = 0,008 / 100mm
Parallélismes des faces de la plaque
-Longueur de 0 à 100 mm = 0,006mm
-Longueur de 100 à 200 mm = 0,012mm
-Longueur de 200 à 300 mm = 0,018mm
Perpendicularité du colonage 0,015 /100mm
Localisation ±12 μm /m

Conception :

Oxycoupage
Recuit de stabilisation
Fraisage
Alésage
Montage

Recommandation d'utilisation :

Montage : Les blocs à colonnes sont livrés montés et assemblés. Veillez à nivelez soigneusement le bloc avec la presse. Respecter les tolérances dimensionnelles afin de garantir l'alignement.

Utilisation : Veillez à la bonne lubrification du bloc afin de garantir sont bon fonctionnement et sa durée de vie.

Recommandation d'entretien :

Nettoyage régulier
Inspection régulière
Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

Le bloc souhaitée en fonction des dimensions des plaques à partir du catalogue
Le guidage souhaitée (par défaut nous montons des colonnes P10 et des bagues B10).

Exemple : 1x D99.125.016 avec P21.025.200 x4, B40.025.050 x4 et C12.025.070 x4

Données Techniques

Modèle 3D

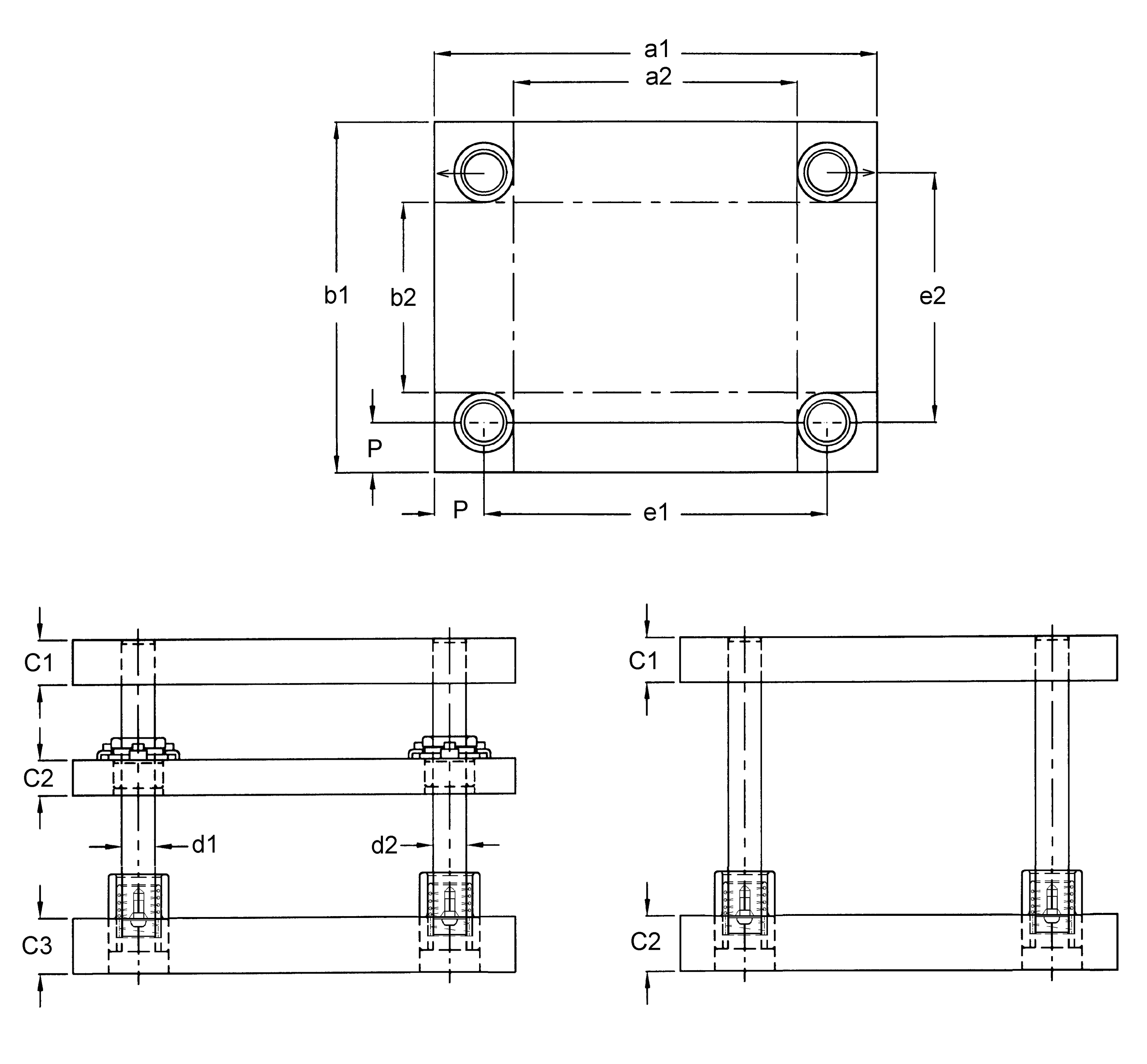

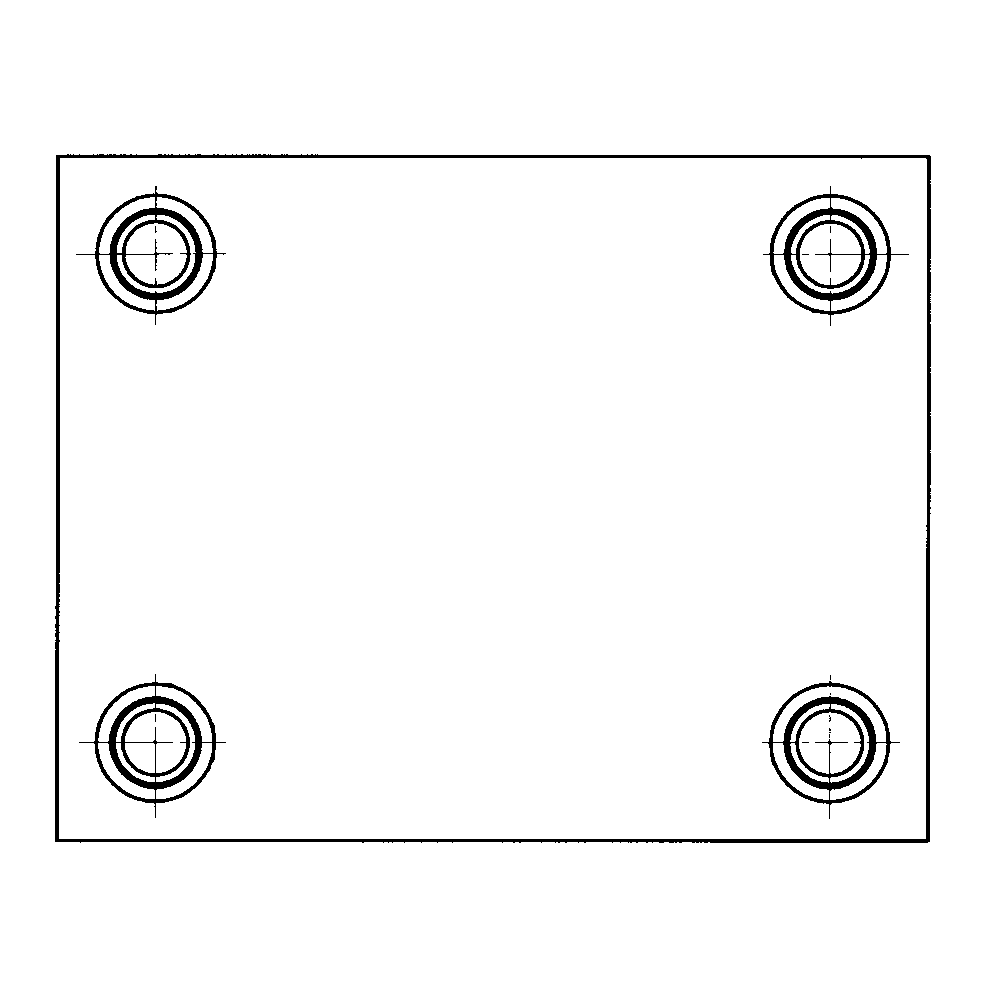

Schéma

a1 : Longueur sens A

a2 : Longueur utile sens B

b1 : Largeur sens B

b2 : Largeur utile sens A

e1/2 : Entraxe entre le centre des colonnes

d1 : Diamètre colonnes 1

d2 : Diamètre colonnes 2

C1: Epaisseur plaque inférieure

C2 : Epaisseur plaque supérieure

C3 : Epaisseur plaque intermédiaire

Schéma D89 / D99, usinés, assemblés et livrés en délais court par le fabricant français AMDL

Catalogue

Téléchargez le catalogue complet

Photos

MDL- MDL une marque déposée du fabricant de blocs à colonnes rectangulaires à quatre guidages à billes D89/D99

FAQ

Blocs à colonnes D89 & D99 en détails

AMDL (Atelier Mécanique de la Lauch) fabrique en délais courts, des blocs à colonnes spéciaux, sur mesure, sur la base de blocs à colonnes standard catalogue type D89 & D99 (blocs à colonnes rectangulaires à quatre guidages à billes) de la marque MDL.

AMDL dispose du stock de matières premières, des moyens d'usinage et d'assemblage pour fabriquer en délais courts des blocs à colonnes selon vos spécifications, en adaptant une ou plusieurs des caractéristiques dimensionnelles ou fonctionnelles d'un des blocs à colonnes du standard catalogue, des blocs à colonnes des marques MDL et Porter Besson.

Les éléments normalisés pour la conception de systèmes de guidage pour blocs à colonnes des marques MDL et Porter Besson selon les normes ISO, DIN, AFNOR et CNOMO peuvent être mixés pour réaliser des systèmes de détrompage.

Les blocs à colonnes standards à colonnes arrière type D89 & D99 sont usinés et assemblés avec des éléments de guidage normalisés de la marque MDL par le fabricant leader français AMDL.

AMDL est un atelier d'usinage de précision de plaques de grandes dimensions, où peuvent être usinées les plaques inférieures, les plaques intermédiaires, les plaques supérieures, les plaques dévêtisseuses, les plaques de semelles, de vos blocs à colonnes spéciaux.

AMDL est un des rares fabricants disposant sur son site de production de tous les moyens pour usiner et assembler en délais courts des blocs à colonnes, y compris des blocs avec des plaques de grandes dimensions et de fortes épaisseurs.

Les blocs à colonnes rectangulaires, à quatre guidages à billes de Type D89 et D99 de la marque MDL existent dans les variantes suivantes :

Blocs à colonnes type D89 : (avec plaque intermédiaire C3)

D89.125.016 , D89.225.016 , D89.325.016 , D89.425.016

D89.125.020 , D89.225.020 , D89.325.020 , D89.425.020

D89.125.025 , D89.225.025 , D89.325.025 , D89.425.025

D89.131.020 , D89.231.020 , D89.331.020 , D89.431.020

D89.131.025 , D89.231.025 , D89.331.025 , D89.431.025

D89.131.031 , D89.231.031 , D89.331.031 , D89.431.031

D89.140.020 , D89.240.020 , D89.340.020 , D89.440.020

D89.140.025 , D89.240.025 , D89.340.025 , D89.440.025

D89.140.031 , D89.240.031 , D89.340.031 , D89.440.031

D89.140.040 , D89.240.040 , D89.340.040 , D89.440.040
