Blocs à colonnes rectangulaires avec guidages à billes arrière D97

Blocs à colonnes rectangulaires avec guidages à billes arrière D97

Le bloc à colonnes rectangulaire avec guidages à billes arrière D97 assure l'alignement précis des composant ainsi que la stabilité et la rigidité de la presse.

Caractéristiques

Matière : S355J2+N

Norme : NF ISO 6753-1

Dimensions :

  • Dimensions externes : de 250 x 160mm à 710 x 630mm
  • Surface utile : de 250 x 63mm à 710 x 521 mm

Pour guidage à billes

Vitesse de travail : Plus de 45 m/min

Classes d'ajustage :

  • Classe I : Pour découpage de tôle très fines. Pour jeu entre poinçon et matrice inférieur à 0,02 mm par côté.
  • Classe 2 : Pour découpage de tôle supérieure à 0,4 mm. Pour jeu entre poinçon et matrice de 0,02 à 0,06 mm par côté. Pour la majorité des applications.
  • Classe 3 : Pour jeu entre poinçon et matrice de 0,08 mm par côté. Pour outils d’emboutissage.

Nos plaques sont oxycoupées et recuites

Eléments de manutention : Des nez de levage, anneaux de levage ou autres éléments de manutention peuvent être ajoutés à nos blocs à colonnes standards sur demande.

Avantages :

  • Surface utile maximale
  • Face avant de l'outil libre
  • Guidage à billes permettant des vitesses de travail à plus de 45 m/min.

Tolérances :

  • Planéité des faces de la plaque
  • -Epaisseur >30mm = 0,004 / 100mm
  • -Epaisseur 20 < E < 30 = 0,008 / 100mm
  • Parallélismes des faces de la place
  • -Longueur de 0 à 100 mm = 0,006mm
  • -Longueur de 100 à 200 mm = 0,012mm
  • -Longueur de 200 à 300 mm = 0,018mm
  • Perpendicularité du colonage 0,015 /100mm
  • Localisation ±12 μm /m

Conception :

  • Oxycoupage
  • Recuit de stabilisation
  • Fraisage
  • Alésage
  • Montage

Recommandation d'utilisation :

Montage : Les blocs à colonnes sont livrés montés et assemblés. Veillez à nivelez soigneusement le bloc avec la presse. Respecter les tolérances dimensionnelles afin de garantir l'alignement.

Utilisation : Veillez à la bonne lubrification du bloc afin de garantir sont bon fonctionnement et sa durée de vie.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le bloc souhaitée en fonction des dimensions des plaques à partir du catalogue
  • Le guidage souhaitée (par défaut nous montons des colonnes P10 et des bagues B10).

Exemple : Exemple : 1x D96.125.016 avec P21.032.200 x2, B40.032.050 x2 et C12.032.070 x2

Données Techniques

Modèle 3D

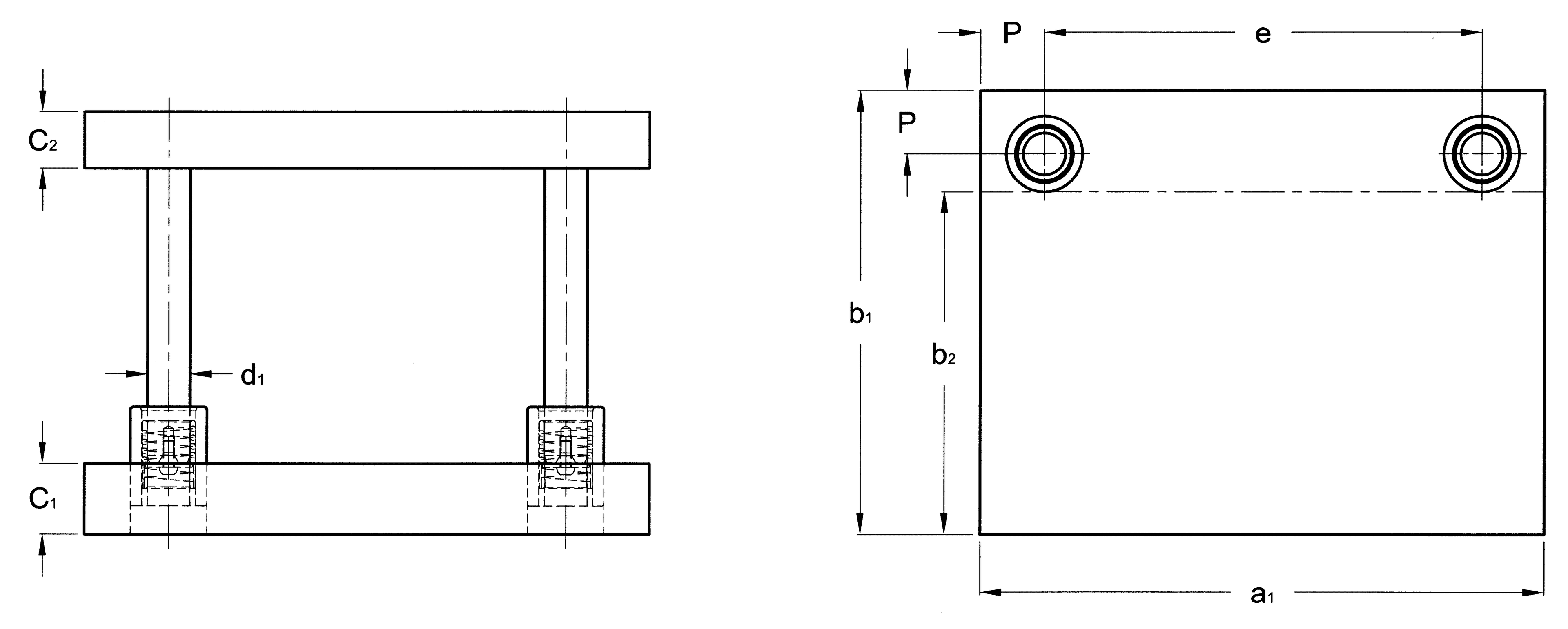

Schéma

a1 : Longueur utile

b1 : Largeur

b2 : Largeur utile

e : Entraxe entre le centre des colonnes

d1 : Diamètre colonnes

C1: Epaisseur plaque inférieure

C2 : Epaisseur plaque supérieure

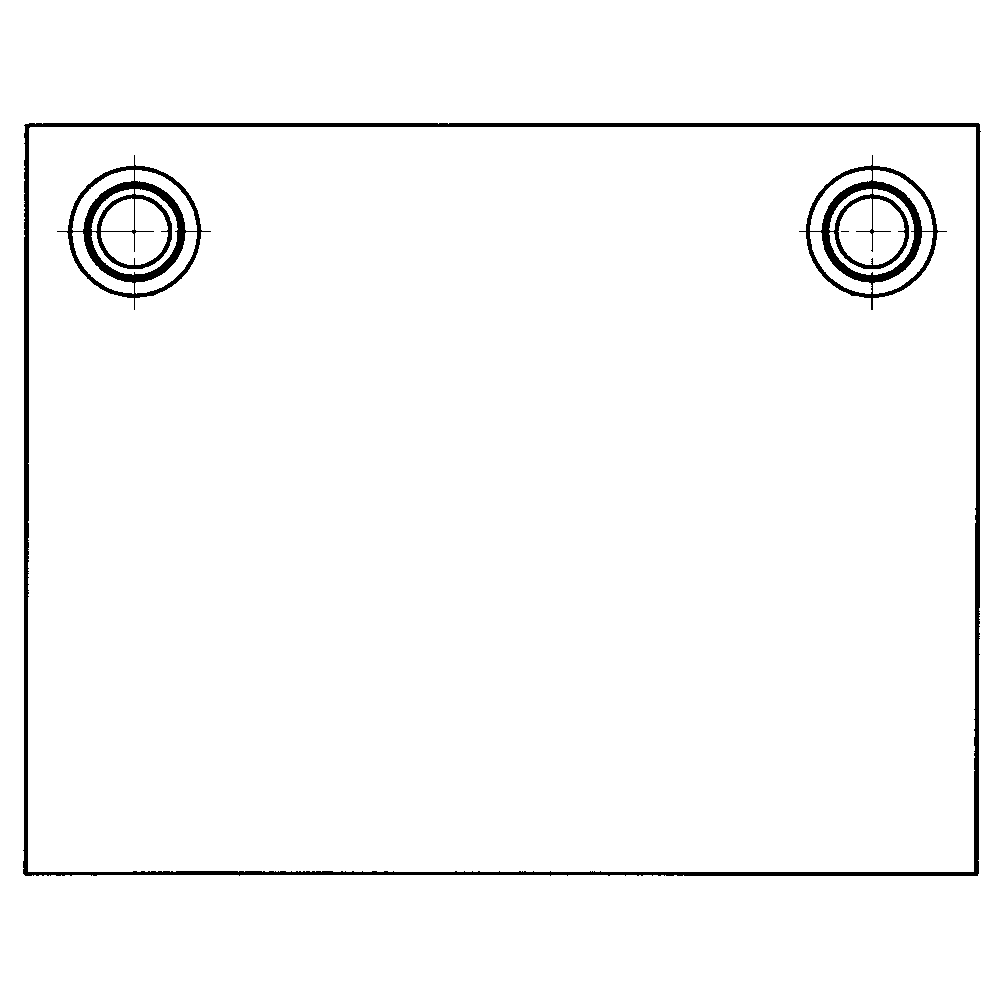

Schéma D97, blocs à colonnes, usinés, assemblés et livrés en délais court par le fabricant français AMDL

Catalogue

Téléchargez le catalogue complet

Photos

MDL-MDL une marque déposée du fabricant de blocs à colonnes rectangulaires avec guidages à billes arrière D97

FAQ

Blocs à colonnes D97 en détails

AMDL (Atelier Mécanique de la Lauch) fabrique en délais courts, des blocs à colonnes spéciaux, sur mesure, sur la base de blocs à colonnes standard catalogue type D97 (blocs à colonnes rectangulaires avec guidages à billes arrière) de la marque MDL.

AMDL dispose du stock de matières premières, des moyens d'usinage et d'assemblage pour fabriquer en délais courts des blocs à colonnes spéciaux selon vos spécifications, en adaptant une ou plusieurs des caractéristiques dimensionnelles ou fonctionnelles d'un des blocs à colonnes du standard catalogue, des blocs à colonnes des marques MDL et Porter Besson.

Les éléments normalisés pour la conception de systèmes de guidage pour blocs à colonnes des marques MDL et Porter Besson selon les normes ISO, DIN, AFNOR et CNOMO peuvent être mixés pour réaliser des systèmes de détrompage.

Les blocs à colonnes standards à colonnes arrière type D97 sont usinés et assemblés avec des éléments de guidage normalisés de la marque MDL par le fabricant leader français AMDL.

Notre atelier d'usinage dispose de tous les moyens nécessaires pour usinés et assemblés en interne tous les blocs à colonnes standard catalogue et spéciaux.

AMDL est un atelier d'usinage de précision de plaques de grandes dimensions, où peuvent être usinées les plaques inférieures, les plaques intermédiaires, les plaques supérieures, les plaques dévêtisseuses, les plaques de semelles, de vos blocs à colonnes spéciaux.
