Blocs à colonnes standards à colonnes en diagonale D63/D73

Blocs à colonnes standards à colonnes en diagonale D63/D73

Le bloc à colonnes standard à colonnes en diagonale D63/D73 assure l'alignement précis des composant ainsi que la stabilité et la rigidité de la presse.

Caractéristiques

Matière : S355J2+N

Norme : NF ISO 6753-1

Disponible avec ou sans plaques intermédiaires.

Dimensions :

  • Dimensions externes : de 235 x 260mm à 462 x 460MM
  • Surface utile : de 165 x 100mm à 355 x 250 mm

Pour guidage lisse

Vitesse de travail :

  • Guidage acier : 0 à 15m/min
  • Guidage bronze : 0 à 45m/min

Classes d'ajustage :

  • Classe I : Pour découpage de tôle très fines. Pour jeu entre poinçon et matrice inférieur à 0,02 mm par côté.
  • Classe 2 : Pour découpage de tôle supérieure à 0,4 mm. Pour jeu entre poinçon et matrice de 0,02 à 0,06 mm par côté. Pour la majorité des applications.
  • Classe 3 : Pour jeu entre poinçon et matrice de 0,08 mm par côté. Pour outils d’emboutissage.

Nos plaques sont oxycoupées et recuites

Eléments de manutention : Des nez de levage, anneaux de levage ou autres éléments de manutention peuvent être ajoutés à nos blocs à colonnes standards sur demande.

Avantages :

  • Grande flexibilité
  • Accès au bloc simplifié du côté de la colonne arrière
  • Détrompage grâce à deux diamètre de colonnes différents

Tolérances :

  • Planéité des faces de la plaque
  • -Epaisseur >30mm = 0,004 / 100mm
  • -Epaisseur 20 < E < 30 = 0,008 / 100mm
  • Parallélismes des faces de la place
  • -Longueur de 0 à 100 mm = 0,006mm
  • -Longueur de 100 à 200 mm = 0,012mm
  • -Longueur de 200 à 300 mm = 0,018mm
  • Perpendicularité du colonage 0,015 /100mm
  • Localisation ±12 μm /m

Conception :

  • Oxycoupage
  • Recuit de stabilisation
  • Fraisage
  • Alésage
  • Montage

Recommandation d'utilisation :

Montage : Les blocs à colonnes sont livrés montés et assemblés. Veillez à nivelez soigneusement le bloc avec la presse. Respecter les tolérances dimensionnelles afin de garantir l'alignement.

Utilisation : Veillez à la bonne lubrification du bloc afin de garantir sont bon fonctionnement et sa durée de vie.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le bloc souhaitée en fonction des dimensions des plaques à partir du catalogue
  • Le guidage souhaitée (par défaut nous montons des colonnes P10 et des bagues B10).

Exemple : 1x D73.016.008 avec P21.024.180, P21.025.180, B10.025.050 et B10.024.050

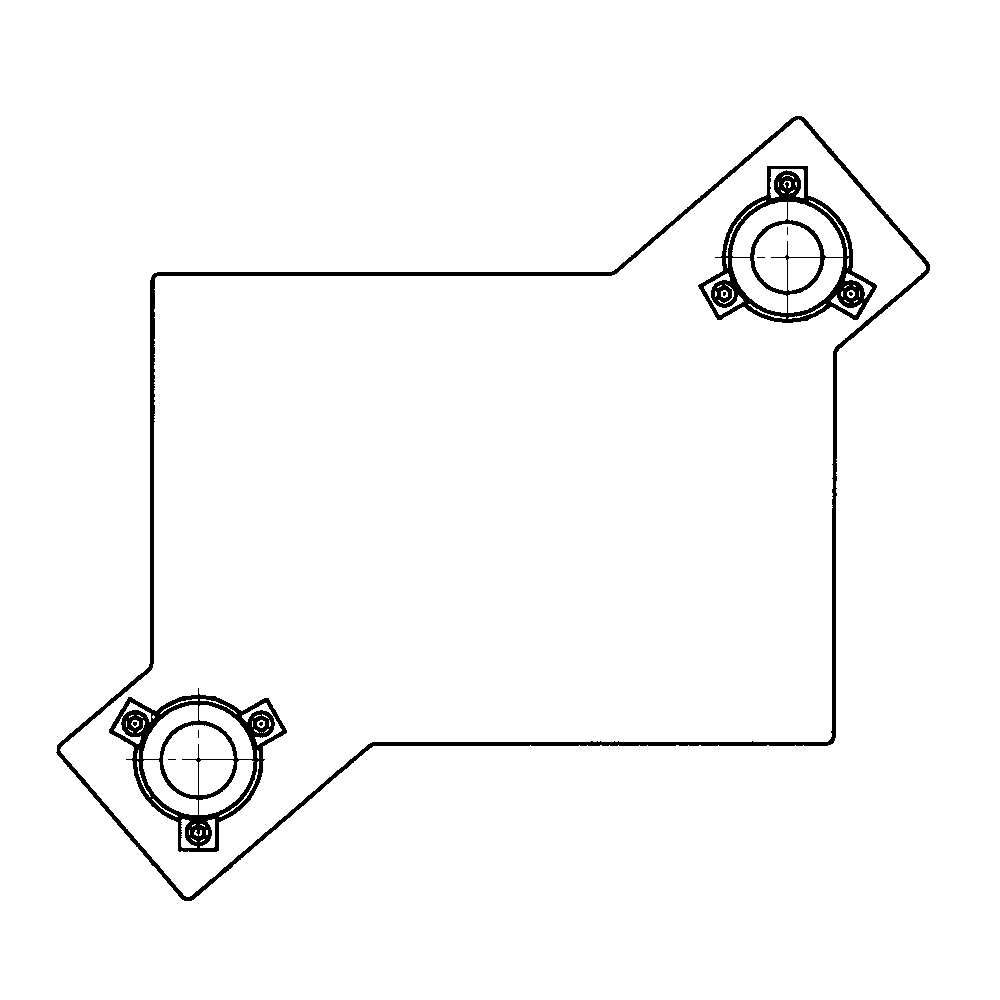

Modèle 3D

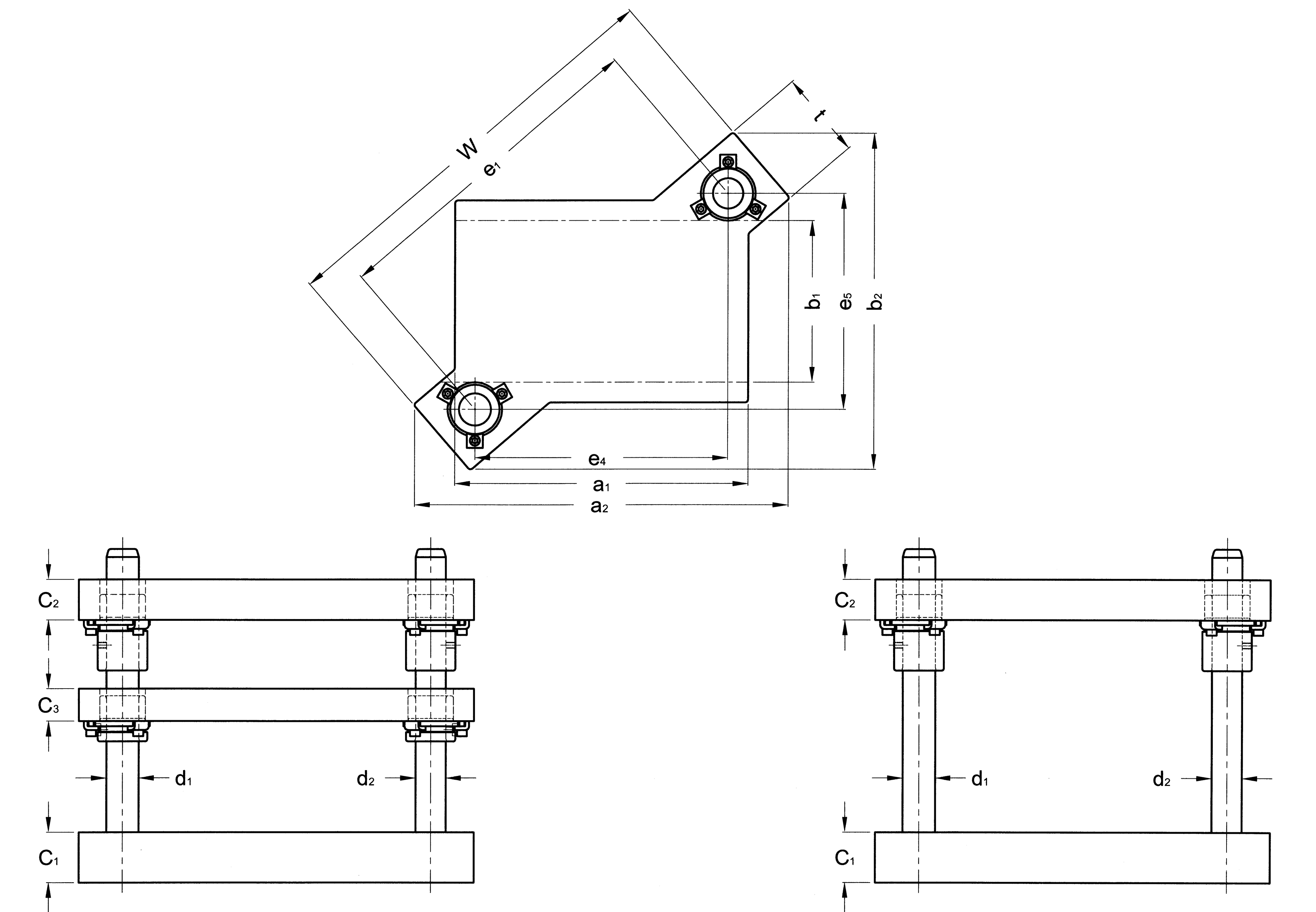

Schéma

a1 : Longueur utile

a2 : Longueur

b1 : Largeur utile

b2 : Largeur

e1 : Entraxe entre le centre des colonnes

d1 : Diamètre colonnes 1

d2 : Diamètre colonnes 2

C1: Epaisseur plaque inférieure

C2 : Epaisseur plaque supérieure

C3 : Epaisseur plaque intermédiaire

Schéma D63
