Le bloc à colonnes rectangulaire à colonnes dans l'axe de symétrie D81 / D91 assure l'alignement précis des composant ainsi que la stabilité et la rigidité de la presse.

Caractéristiques

Matière : S355J2+N

Norme : NF ISO 6753-1

Disponible avec ou sans plaques intermédiaires.

Dimensions :

  • Dimensions externes : de 250 x 160mm à 710 x 630MM
  • Surface utile : de 127 x 160mm à 515 x 630 mm

Pour guidage lisse

Vitesse de travail :

  • Guidage acier : 0 à 15m/min
  • Guidage bronze : 0 à 45m/min

Classes d'ajustage :

  • Classe I : Pour découpage de tôle très fines. Pour jeu entre poinçon et matrice inférieur à 0,02 mm par côté.
  • Classe 2 : Pour découpage de tôle supérieure à 0,4 mm. Pour jeu entre poinçon et matrice de 0,02 à 0,06 mm par côté. Pour la majorité des applications.
  • Classe 3 : Pour jeu entre poinçon et matrice de 0,08 mm par côté. Pour outils d’emboutissage.

Nos plaques sont oxycoupées et recuites

Eléments de manutention : Des nez de levage, anneaux de levage ou autres éléments de manutention peuvent être ajoutés à nos blocs à colonnes standards sur demande.

Avantages :

  • Largeur utile maximale
  • Effort équilibré au centre du bloc
  • Détrompage grâce à deux diamètre de colonnes différents

Tolérances :

  • Planéité des faces de la plaque
  • -Epaisseur >30mm = 0,004 / 100mm
  • -Epaisseur 20 < E < 30 = 0,008 / 100mm
  • Parallélismes des faces de la place
  • -Longueur de 0 à 100 mm = 0,006mm
  • -Longueur de 100 à 200 mm = 0,012mm
  • -Longueur de 200 à 300 mm = 0,018mm
  • Perpendicularité du colonage 0,015 /100mm
  • Localisation ±12 μm /m

Conception :

  • Oxycoupage
  • Recuit de stabilisation
  • Fraisage
  • Alésage
  • Montage

Recommandation d'utilisation :

Montage : Les blocs à colonnes sont livrés montés et assemblés. Veillez à nivelez soigneusement le bloc avec la presse. Respecter les tolérances dimensionnelles afin de garantir l'alignement.

Utilisation : Veillez à la bonne lubrification du bloc afin de garantir sont bon fonctionnement et sa durée de vie.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le bloc souhaitée en fonction des dimensions des plaques à partir du catalogue
  • Le guidage souhaitée (par défaut nous montons des colonnes P10 et des bagues B10).

Exemple : 1x D91.125.016 avec P21.025.200, P21.024.200, B10.025.050 et B10.024.050

Données Techniques

Modèle 3D

Schéma

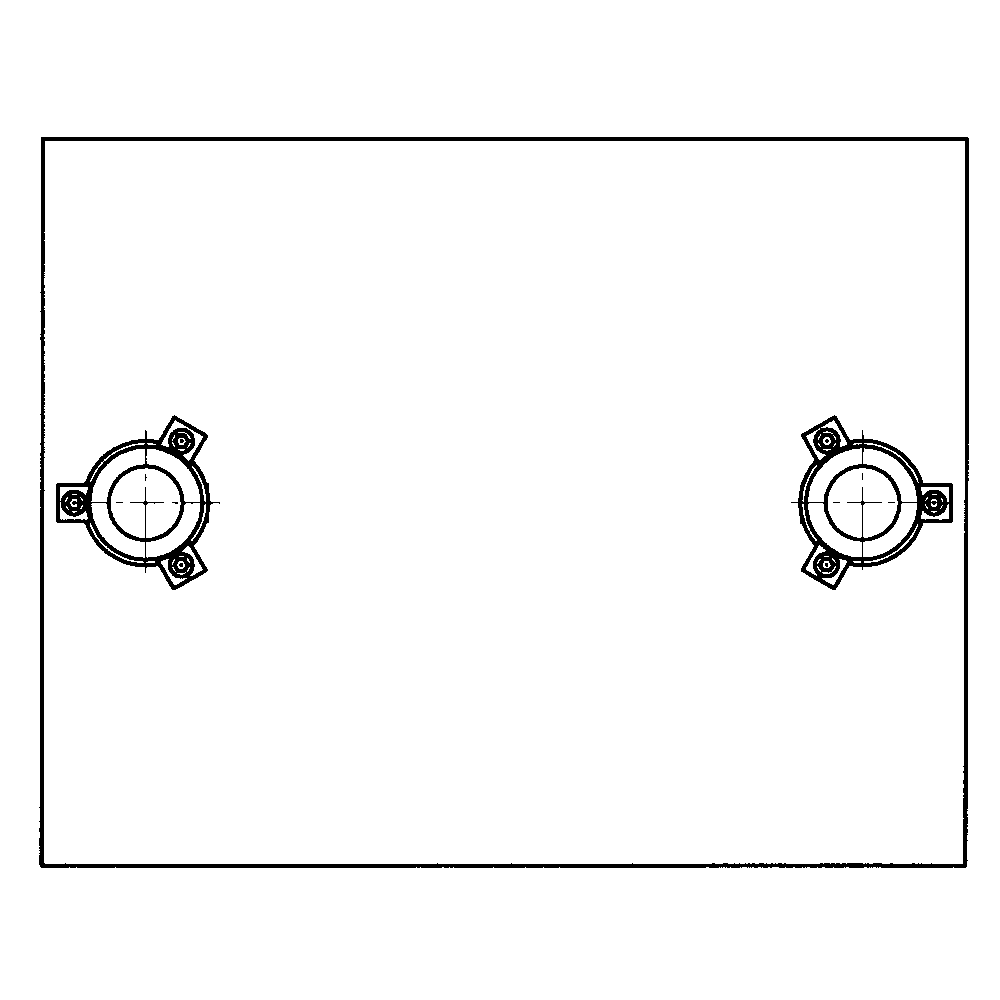

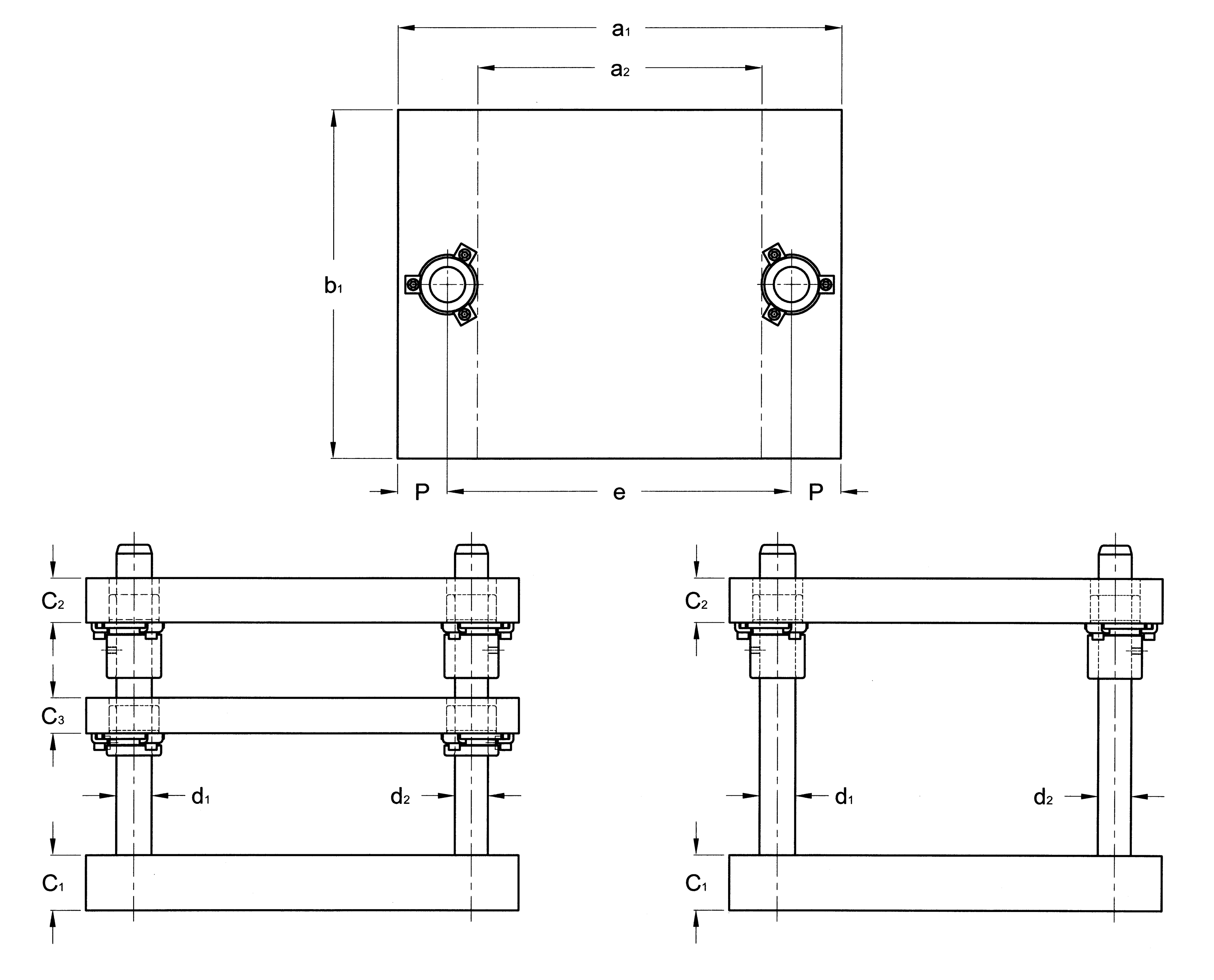

a1 : Longueur

a2 : Longueur utile

b1 : Largeur utile

e : Entraxe entre le centre des colonnes

d1 : Diamètre colonnes 1

d2 : Diamètre colonnes 2

C1: Epaisseur plaque inférieure

C2 : Epaisseur plaque supérieure

C3 : Epaisseur plaque intermédiaire

Schéma  blocs à colonnes D81 / D91, usinés, assemblés et livrés en délais court par le fabricant français AMDL

Catalogue

Téléchargez le catalogue complet

Photos

MDL-MDL une marque déposée du fabricant de blocs rectangulaires à colonnes dans l'axe de symétrie D81-D91

FAQ

Détails blocs à colonnes D81 & D91

AMDL (Atelier Mécanique de la Lauch) fabrique en délais courts, des blocs à colonnes spéciaux, sur mesure, sur la base de blocs à colonnes standard catalogue type D81 & D91 (blocs rectangulaires à colonnes dans l'axe de symétrie) de la marque MDL.

AMDL dispose du stock de matières premières, des moyens d'usinage et d'assemblage pour fabriquer en délais courts des blocs à colonnes selon vos spécifications, en adaptant une ou plusieurs des caractéristiques dimensionnelles ou fonctionnelles d'un des blocs à colonnes du standard catalogue, des blocs à colonnes des marques MDL et Porter Besson.

Les éléments normalisés pour la conception de systèmes de guidage pour blocs à colonnes des marques MDL et Porter Besson selon les normes ISO, DIN, AFNOR et CNOMO peuvent être mixés pour réaliser des systèmes de détrompage.

Les blocs à colonnes standards à colonnes arrière type D81 et D91 sont usinés et assemblés avec des éléments de guidage normalisés de la marque MDL par le fabricant leader français AMDL.


Les blocs à colonnes rectangulaires à colonnes dans l'axe de symétrie de type D8 et type D91 de la marque déposée MDL existent dans les différentes variantes suivantes :

Blocs à colonnes type D81 : (avec plaque intermédiaire C3)

D81.125.016 , D81.225.016 , D81.325.016 , D81.425.016

D81.125.020 , D81.225.020 , D81.325.020 , D81.425.020

D81.125.025 , D81.225.025 , D81.325.025 , D81.425.025

D81.131.020 , D81.231.020 , D81.331.020 , D81.431.020

D81.131.025 , D81.231.025 , D81.331.025 , D81.431.025

D81.131.031 , D81.231.031 , D81.331.031 , D81.431.031

D81.140.020 , D81.240.020 , D81.340.020 , D81.440.020

D81.140.025 , D81.240.025 , D81.340.025 , D81.440.025

D81.140.031 , D81.240.031 , D81.340.031 , D81.440.031

D81.140.040 , D81.240.040 , D81.340.040 , D81.440.040

D81.150.025 , D81.250.025 , D81.350.025 , D81.450.025

D81.150.031 , D81.250.031 , D81.350.031 , D81.450.031

D81.150.040 , D81.250.040 , D81.350.040 , D81.450.040

D81.150.050 , D81.250.050 , D81.350.050 , D81.450.050

D81.163.031 , D81.263.031 , D81.363.031 , D81.463.031

D81.163.040 , D81.263.040 , D81.363.040 , D81.463.040

D81.163.050 , D81.263.050 , D81.363.050 , D81.463.050

D81.163.063 , D81.263.063 , D81.363.063 , D81.463.063

D81.171.040 , D81.271.040 , D81.371.040 , D81.471.040

D81.171.050 , D81.271.050 , D81.371.050 , D81.471.050

D81.171.063 , D81.271.063 , D81.371.063 , D81.471.063


Blocs à colonnes type D91 : (sans plaque intermédiaire C3)

D91.125.016 , D91.225.016 , D91.325.016 , D91.425.016

D91.125.020 , D91.225.020 , D91.325.020 , D91.425.020

D91.125.025 , D91.225.025 , D91.325.025 , D91.425.025

D91.131.020 , D91.231.020 , D91.331.020 , D91.431.020

D91.131.025 , D91.231.025 , D91.331.025 , D91.431.025

D91.131.031 , D91.231.031 , D91.331.031 , D91.431.031

D91.140.020 , D91.240.020 , D91.340.020 , D91.440.020

D91.140.025 , D91.240.025 , D91.340.025 , D91.440.025

D91.140.031 , D91.240.031 , D91.340.031 , D91.440.031

D91.140.040 , D91.240.040 , D91.340.040 , D91.440.040

D91.150.025 , D91.250.025 , D91.350.025 , D91.450.025

D91.150.031 , D91.250.031 , D91.350.031 , D91.450.031

D91.150.040 , D91.250.040 , D91.350.040 , D91.450.040

D91.150.050 , D91.250.050 , D91.350.050 , D91.450.050

D91.163.031 , D91.263.031 , D91.363.031 , D91.463.031

D91.163.040 , D91.263.040 , D91.363.040 , D91.463.040

D91.163.050 , D91.263.050 , D91.363.050 , D91.463.050

D91.163.063 , D91.263.063 , D91.363.063 , D91.463.063

D91.171.040 , D91.271.040 , D91.371.040 , D91.471.040

D91.171.050 , D91.271.050 , D91.371.050 , D91.471.050

D91.171.063 , D91.271.063 , D91.371.063 , D91.471.063
