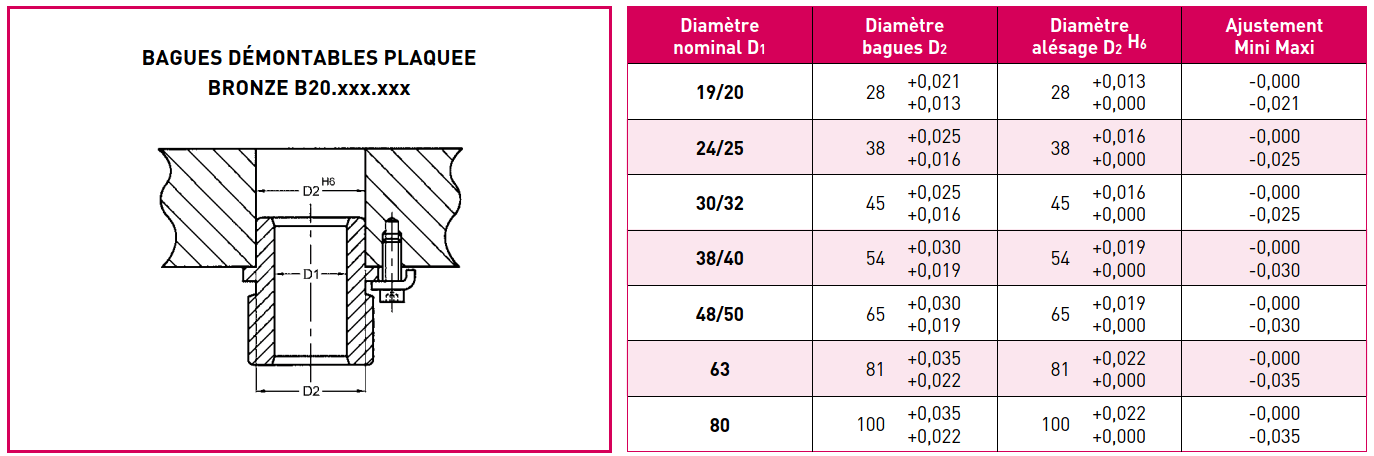

Bague démontable plaquée bronze B20 - ISO 9448

Matière : 16MnCr5 - Cémentées trempées

Normes : ISO 9448

Dimensions :

• Diamètre : de 19 à 80mm
• Longueur de 34 à 148mm

Nous proposons nos bagues selon 5 épaulements différents : extra-court, court, normal, long et extra-long.

Vitesse de travail : 0 à 45m/min

Types de fixation : Fixation par brides et vis fournies avec la bague.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale. Plaquage bronze.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Lubrification : Rayures de lubrification avec graisseur.

Avantages :

• Bonne résistance aux forces latérales
• Vitesse de travail élevée grâce au faible coefficient de frottement du plaquage bronze.
• Bénéficie de la rigidité de l'acier.

Disponible selon 3 classes de tolérances pour un appairage avec la colonne précis fonction du besoin.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Rectification
• Usinage
• Rainurage
• Traitement

Recommandation d'utilisation :

• Lubrification : Veillez à la bonne lubrification de la bague afin de garantir sont bon fonctionnement et sa durée de vie. La lubrification se fait via le graisseur et les rainure présentes à l'intérieur de la bague.
• Montage : Les bagues sont à monter via les brides de fixations dans l'outil. Il est important de veuillez au bon montage de la bague permettant d'assurer le parallélisme avec la colonne empêchant ainsi une usure prématurée.
• Respecter les vitesses de travail Le respect des vitesses de travail, permet d'assurer l'intégrité de l'outil et de la bague.
• Environnement : Il ne faut pas conserver et utiliser les bagues dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : B20.032.050

Liste des références de bagues de guidage démontables plaquées bronze Type B20 de la marque déposée MDL selon - ISO 9448 en stock chez AMDL Scop SA sont utilisées pour la conception de systèmes de guidage, lors de la construction de blocs à colonnes, d'outillages de presse, d'outils de découpe

Les bagues de guidage selon ISO 9448 sont parfois appelées douilles de guidage ISO 9448.

Bagues de guidage démontables plaquées bronze Type B20 ISO 9448 MDL avec épaulement extra long (100 mm)

B20.030.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 30 mm

B20.032.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 32 mm

B20.038.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 38 mm

B20.040.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 40 mm

B20.048.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 48 mm

B20.050.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 50 mm

B20.063.100 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement extra long diamètre 63 mm

Bagues de guidage démontables plaquées bronze Type B20 MDL avec épaulement long (75 mm)

B20.024.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 24 mm

B20.025.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 25 mm

B20.030.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 30 mm

B20.032.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 32 mm

B20.038.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 38 mm

B20.040.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 40 mm

B20.048.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 48 mm

B20.050.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 50 mm

B20.063.075 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement long diamètre 63 mm

Bagues de guidage démontables plaquées bronze Type B20 MDL avec épaulement normal ( 32 & 50 mm)

B20.019.032 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 19 mm

B20.020.032 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 20 mm

B20.024.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 24 mm

B20.025.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 25 mm

B20.030.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 30 mm

B20.032.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 32 mm

B20.038.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 38 mm

B20.040.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 40 mm

B20.048.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 48 mm

B20.050.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 50 mm

B20.063.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 63 mm

B20.080.050 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement normal diamètre 80 mm

Bagues de guidage démontables plaquées bronze Type B20 MDL avec épaulement court ( 16 & 20 mm)

B20.019.016 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 19 mm

B20.020.016 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 20 mm

B20.024.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 24 mm

B20.025.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 25 mm

B20.030.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 30 mm

B20.032.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 32 mm

B20.038.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 38 mm

B20.040.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 40 mm

B20.048.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 48 mm

B20.050.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 50 mm

B20.063.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 63 mm

B20.080.020 Bague de guidage démontable plaquée bronze Type B20 MDL ISO 9448 avec épaulement court diamètre 80 mm
