Cages à billes Type 1 C11 - NF ISO 3290
La cage à bille de type C11 est conçue pour les applications à faible course et pour lesquelles une rigidité et une capacité de résistance aux forces latérales importante est nécessaire. En effet la cage a bille reste pré comprimée tout au long de la course de travail, en contact avec la bague et la colonne.
Caractéristiques
Matière : Aluminium sablé - Billes en acier durcies chromée
Norme : NF ISO 3290
Dimensions :
- Diamètres : de 24 à 80mm
- Longueur : de 36 à 98mm
Fixation : Fixation avec rondelles et vis. Les éléments de fixation sont fournis.
Vitesse de travail : Supérieur à 45m/min
Précontrainte : Entre 0.005 et 0.018mm en fonction des diamètres des colonnes et bagues associés.

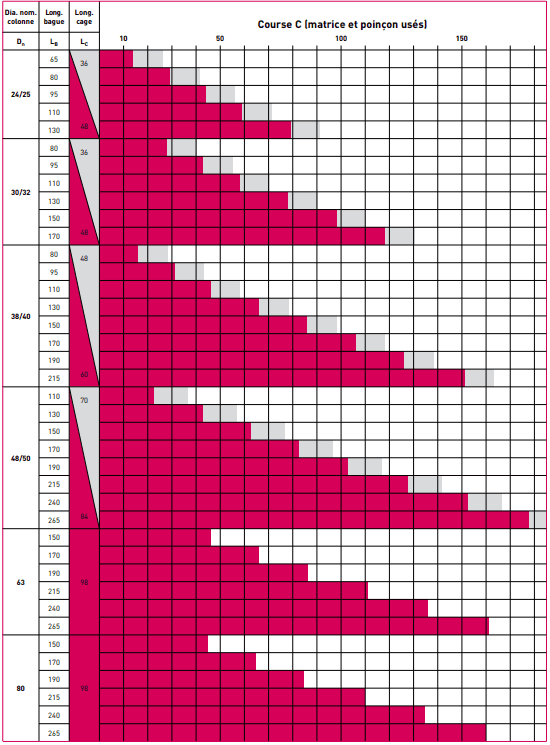

Course de travail : de 11.5 à 42.5mm en fonction de la référence.
Avantages :
- Fonctionnement synchronisé avec la colonne
- Vitesse de travail très élevée
- Forte densité de billes permettant une excellente stabilité
Conception :
- Aluminium tube extrudé sans soudure de haute qualité
- Billes acier chrome grade 10 pour une précision optimale
- Géométrie et positionnement des billes optimisé pour maximiser la course de l'outil
- Sertissage des billes complet pour améliorer la retenue des billes et réduire le jeu radial
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Contrôle des charges
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : C11.032.048
Données Techniques
Modèle 3D

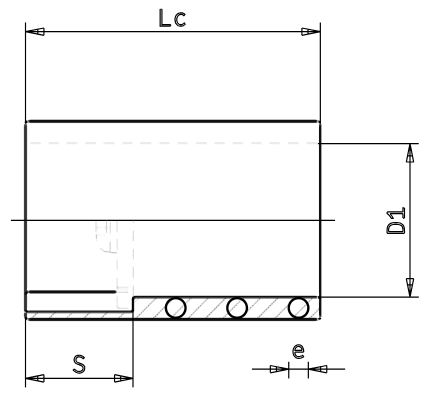

Schéma
D1 : Diamètre colonne
LC : Longueur cage à billes
E: Diamètre bille
S : Distance jusqu'aux billes

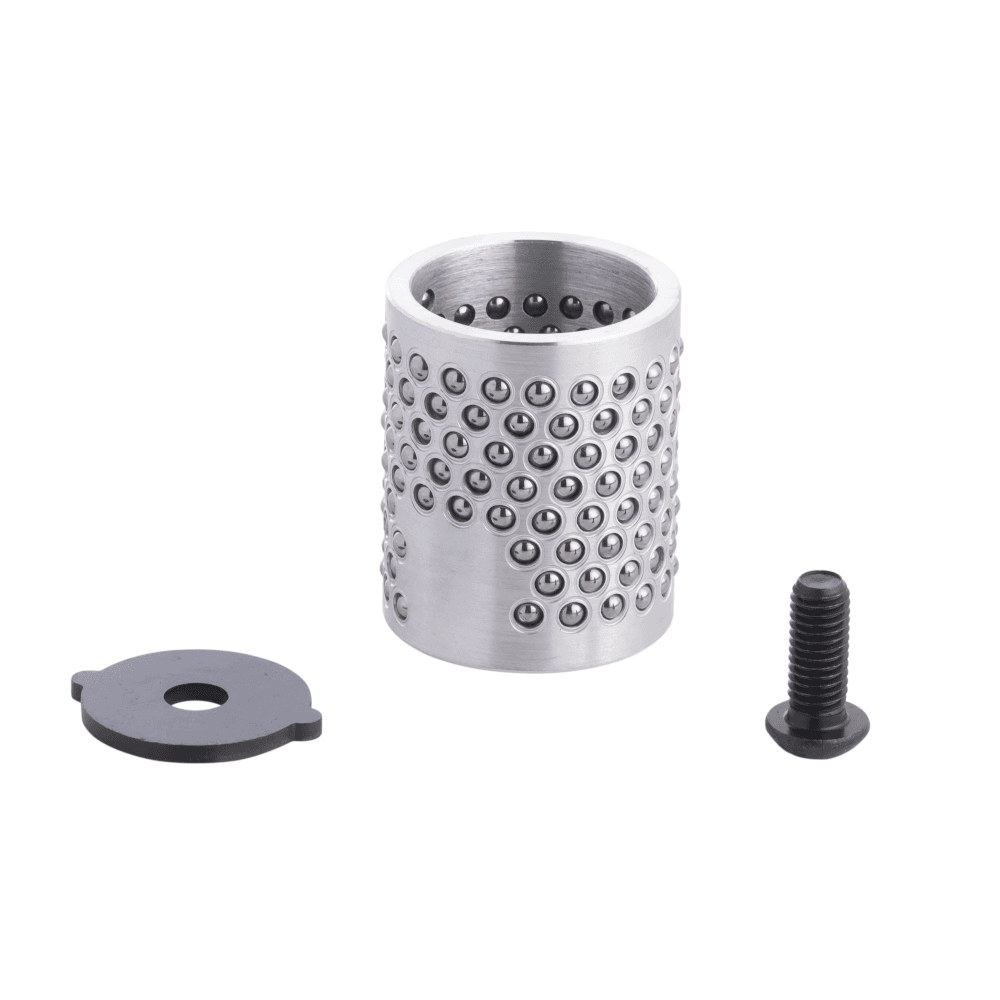

Photos
