Cages à billes
Les cages à billes permettent aux outillages de presses de travailler à des cadences plus élevées et sont déterminantes pour certaines applications. Appairée à une colonne de guidage et une bague de guidage la cage à billes permet un guidage à faible frottement. Nous avons différents types de cages à billes disponibles en fonction des besoins et des applications.
Des cages à billes pour tous les besoins
Nous avons différents types de cages à billes disponibles en stock pour différentes applications.

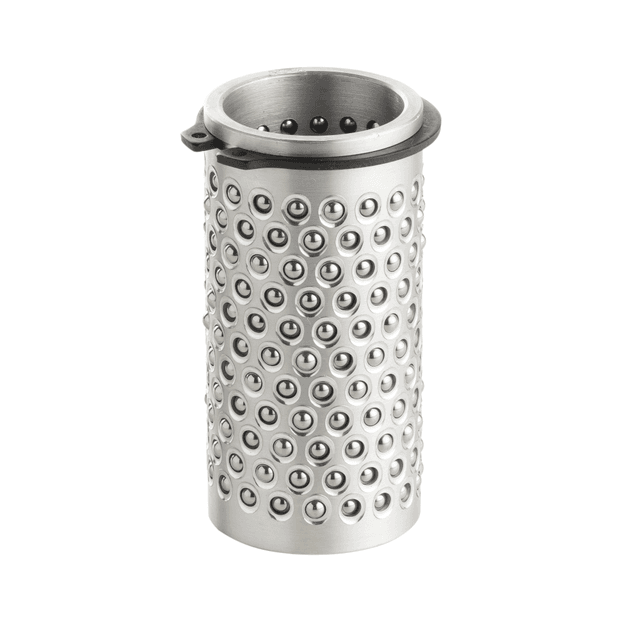

Cages à billes pour plaques intermédiaires
Les cages à billes pour plaques intermédiaires disposent d'une retenue par circlips supérieur. Ces cages sont étudiées pour les plaques intermédiaires, cependant elles peuvent être utilisées sur des plaques inférieures. Avec ces cages à billes le déchaussement est impossible.

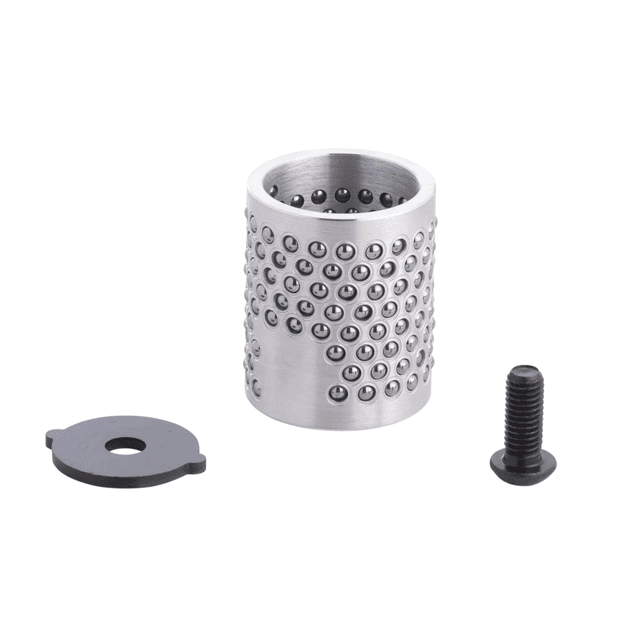

Cages à billes à retenue par rondelle
Dans ce cas, le bout de la colonne et la rondelle de retenue peuvent sortir de la cage à billes. La totalité des billes restent pré-comprimées en contact entre colonne et bagues. Avec ces cages à billes le déchaussement est possible.

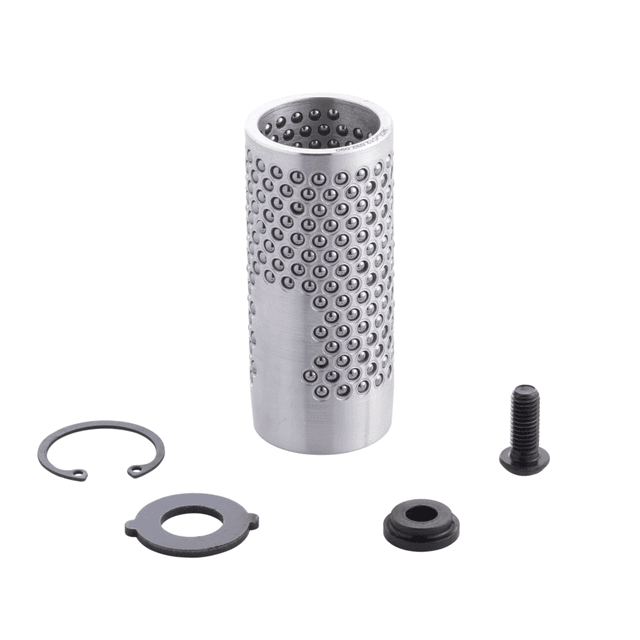

Cages à billes à retenue par circlips
Dans ce cas, la cage à billes peut sortir complètement de la bague. Au point bas, le bout de la colonne ne pourra pas sortir de la cage, car la rondelle viendra buter sur le circlips. Avec ces cages à billes le déchaussement est possible.
Les avantages du guidages à billes
Les normes des cages à billes
Nos bagues de guidage sont réparties en 3 gammes différentes suivant les normes françaises, allemandes, européennes et internationales :
- Gamme MDL PB - Norme AFNOR - CNOMO
- Gamme MDL Blueline - Norme DIN
- Gamme MDL - Norme ISO
La majeure partie des besoins en cages à billes peut être satisfaite par la large gamme proposée et tenue en stock.
Les différentes matières

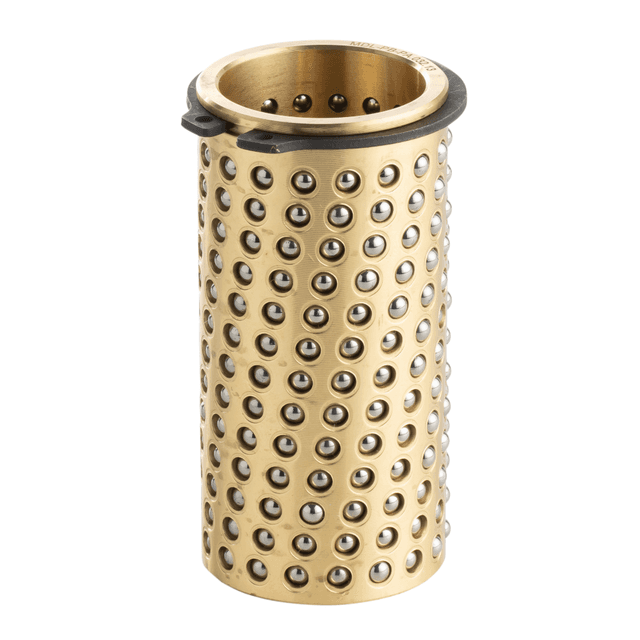

Nos cages à billes sont réalisées en aluminium aéronautique. L'aluminium rend les cages légères et moins sensibles à l'inertie dans le cas de hautes cadences. Nous proposons également nos cages à billes pour plaques intermédiaires en laiton en fonction du besoin.
Les diamètres et longueurs travaillantes disponibles en stock
Les diamètres standards de cages à billes sont les suivants : 12mm, 16mm, 20mm, 24mm, 25mm, 30 mm, 32 mm, 38 mm, 40 mm, 48 mm, 50 mm, 63 mm, 80 mm, 100mm.
Les longueurs standards des cages à billes vont de 25mm à 240mm en fonctions des diamètres et des modèles.
Il est également possible de fournir des éléments de guidage spécifiques à des dimensions spéciales.
