Cages à billes Type 2 C12 - NF ISO 3290
La cage à bille de type C12 est conçue pour les applications nécessitant une course importante. En effet, la cage a bille peut sortir complètement de la bague durant la course de travail. Le placement des billes a été conçu pour que les forces exercées lors de l'entrée en précontrainte de la cage à bille soit optimisée.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fc12.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Aluminium sablé - Billes en acier durcies chromée
Norme : NF ISO 3290
Dimensions :
- Diamètres : de 24 à 80mm
- Longueur : de 55 à 215mm
Fixation : Fixation avec rondelles, vis et circlips. Les éléments de fixation sont fournis.
Vitesse de travail : Supérieur à 45m/min
Précontrainte : Entre 0.005 et 0.018mm en fonction des diamètres des colonnes et bagues associés.
Course de travail : de 27 à 130mm en fonction de la référence.
Avantages :
- Fonctionnement synchronisé avec la colonne
- Vitesse de travail très élevée
- Forte densité de billes permettant une excellente stabilité
- Adapté pour les courses longues
- Centrage et précontrainte facilité grâce à l'extrémité conique
Conception :
- Aluminium tube extrudé sans soudure de haute qualité
- Billes acier chrome grade 10 pour une précision optimale
- Géométrie et positionnement des billes optimisé pour maximiser la course de l'outil.
- Sertissage des billes complet pour améliorer la retenue des billes et réduire le jeu radial
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Contrôle des charges
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : C12.032.070
Données Techniques
Modèle 3D

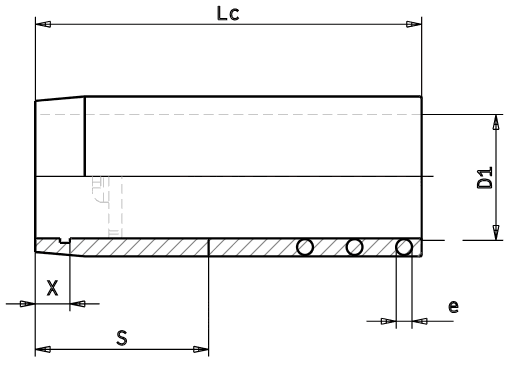

Schéma
D1 : Diamètre colonne
LC : Longueur cage à billes
E: Diamètre bille
X : Distance du circlips au bas de la cage
![Schéma C12](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fschema-c12.png&w=1080&q=75)
