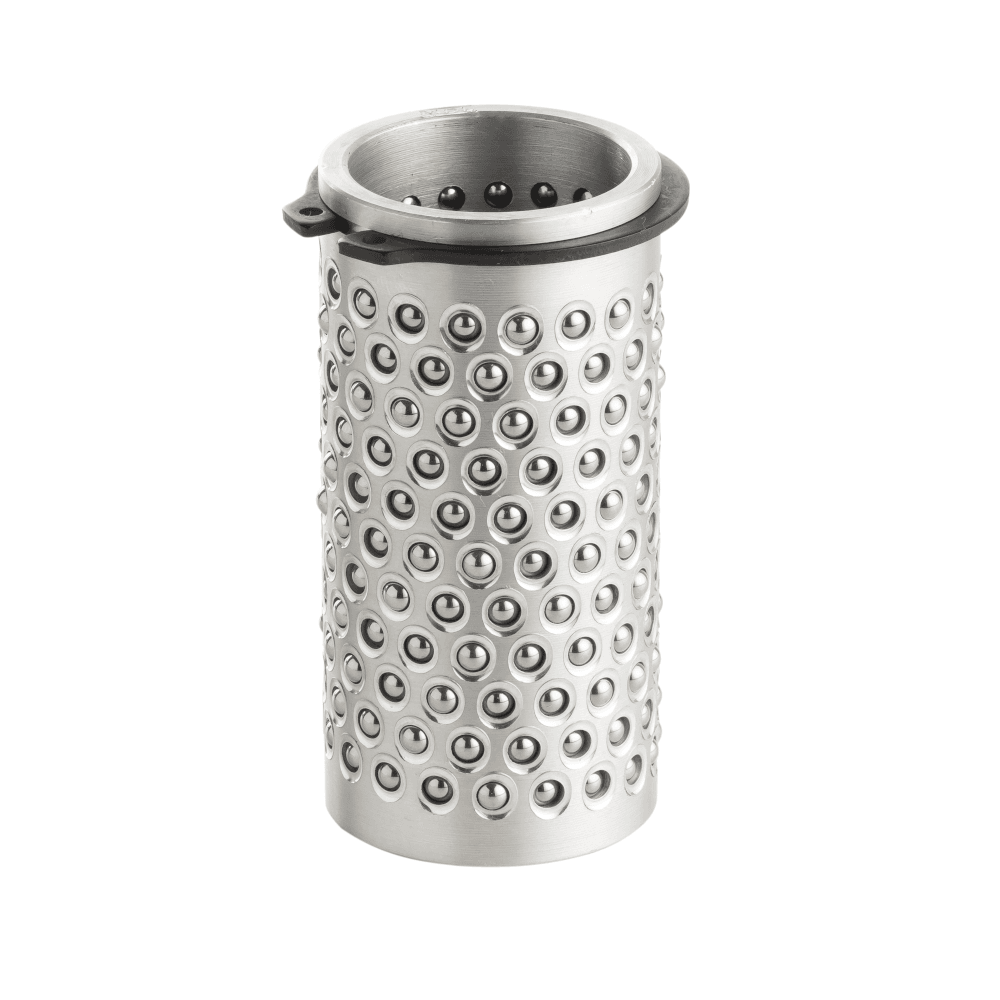

Cages à billes Type 3 C13 - NF ISO 3290
La cage à bille de type C13 est conçue pour fonctionner dans la plaque intermédiaire de votre outil. La cage a bille reste pré comprimée tout au long de la course de travail, en contact avec la bague et la colonne.
Caractéristiques
Matière : Aluminium sablé - Billes en acier durcies chromée
Norme : NF ISO 3290
Dimensions :
- Diamètres : de 24 à 80mm
- Longueur : de 40 à 140mm
Fixation : Circlips de maintien extérieur
Vitesse de travail : Supérieur à 45m/min
Précontrainte : Entre 0.005 et 0.018mm en fonction des diamètres des colonnes et bagues associés.
Course de travail : de 27 à 130mm en fonction de la référence.
Avantages :
- Très légère réduisant l'effet de déplacement de la cage à bille
- Vitesse de travail très élevée
- Forte densité de billes permettant une excellente stabilité
Conception :
- Aluminium tube extrudé sans soudure de haute qualité
- Billes acier chrome grade 10 pour une précision optimale
- Géométrie et positionnement des billes optimisé pour maximiser la course de l'outil.
- Sertissage des billes complet pour améliorer la retenue des billes et réduire le jeu radial
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Contrôle des charges
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : C13.032.052

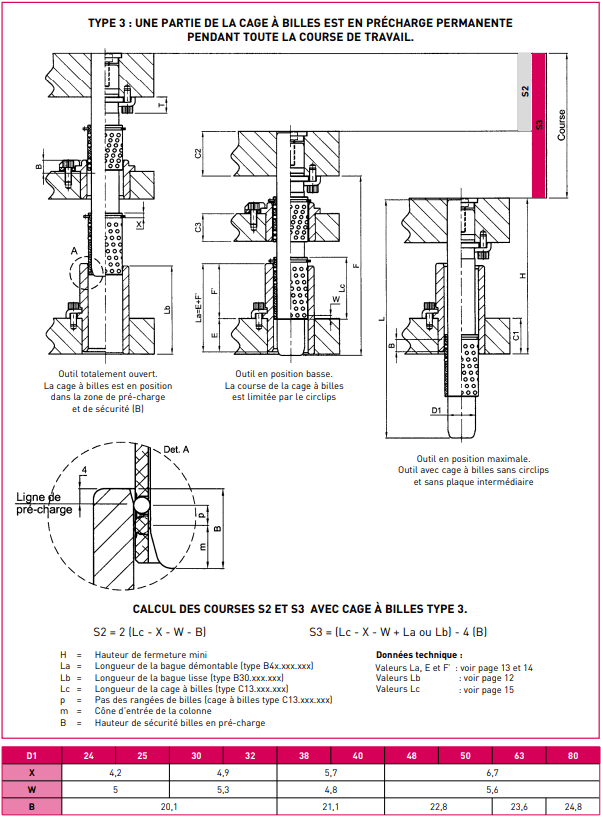

Données Techniques
Modèle 3D

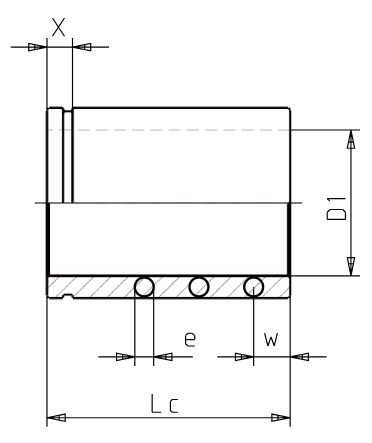

Schéma
D1 : Diamètre colonne
LC : Longueur cage à billes
E: Diamètre bille
X : Distance du circlips au haut de la colonne
