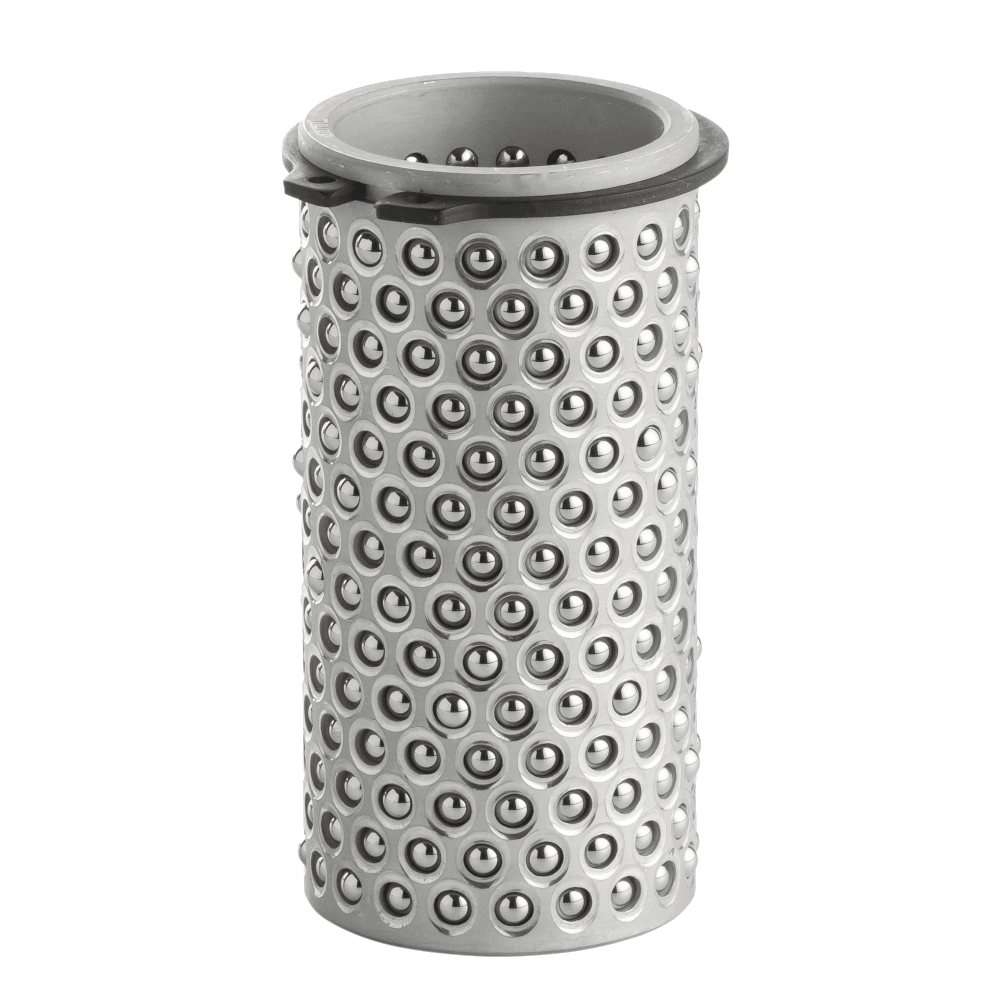

Cages à billes Type 3 DC13 - DIN 5401
La cage à bille de type DC13 est conçue pour fonctionner dans la plaque intermédiaire ou dans la plaque inférieure de votre outil. la cage a bille reste pré comprimée tout au long de la course de travail, en contact avec la bague et la colonne.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fdc13.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Felements-de-guidage.png&w=3840&q=75)
Caractéristiques
Matière : Aluminium sablé - Billes en acier durcies chromée
Norme : DIN 5401
Dimensions :
- Diamètres : de 19 à 80mm
- Longueur : de 32 à 240mm
Fixation : Circlips de maintien extérieur
Vitesse de travail : Supérieur à 45m/min
Précontrainte : Entre 0.005 et 0.018mm en fonction des diamètres des colonnes et bagues associés.
Avantages :
- Très légère réduisant l'effet de déplacement de la cage à bille
- Vitesse de travail très élevée
- Forte densité de billes permettant une excellente stabilité
Conception :
- Aluminium tube extrudé sans soudure de haute qualité
- Billes acier chrome grade 10 pour une précision optimale
- Géométrie et positionnement des billes optimisé pour maximiser la course de l'outil.
- Sertissage des billes complet pour améliorer la retenue des billes et réduire le jeu radial
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Contrôle des charges
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : DC13.032.050
Données Techniques
Modèle 3D

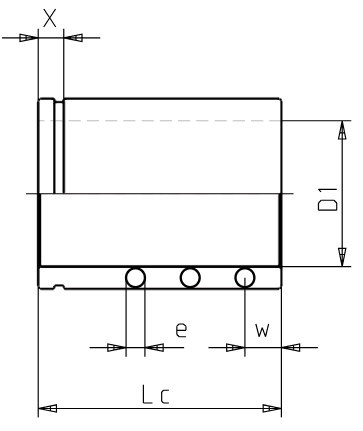

Schéma
D1 : Diamètre colonne
LC : Longueur cage à billes
E: Diamètre bille
X : Distance du circlips au haut de la colonne
![Schéma DC13](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fdc13-3e305f06.png&w=750&q=75)
Photos
![MDL-MDL une marque déposée du fabricant de cages à billes Type 3 DC13 - DIN 5401-MDL-MDL components](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fmdl-une-marque-deposee-du-fabricant-de-cages-a-billes-type-3-dc13-din-5401.jpg&w=1920&q=75)
