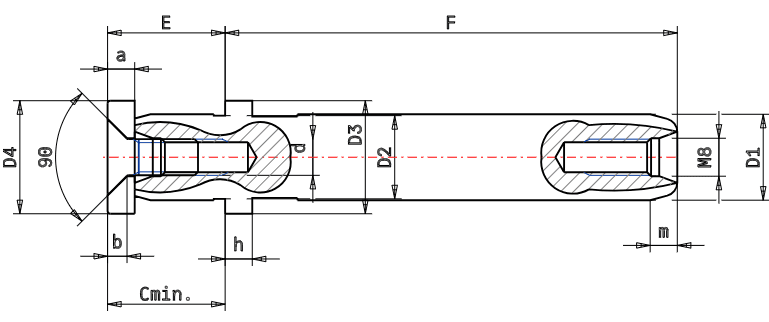

Colonne démontable à fixation centrale DP22 - DIN 9825

Matière : 16MnCr5 - Cémentées trempées

Normes : DIN 9825

Dimensions :

• Diamètre : de 19 à 80mm
• Longueur de 123 à 460mm
• Longueur de guidage de 100 à 400mm

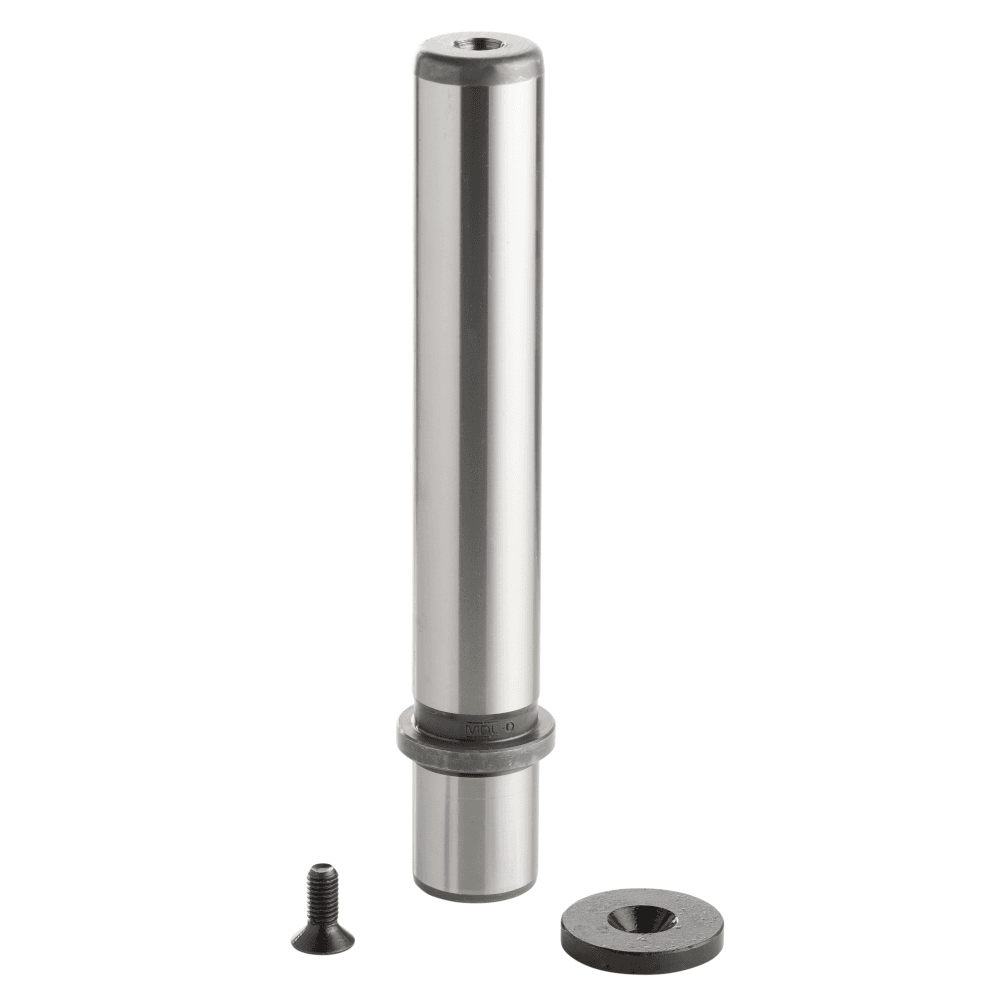

Type de fixation : Centrale par vis et rondelle, permettant un assemblage et un démontage rapide. Les éléments de fixations sont fournis.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Avantages : La fixation par vis centrale permet un gain de place sur la surface de la plaque et une facilité de maintenance.

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conforme aux normes DIN pour une compatibilité étendue avec les équipements industriels.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

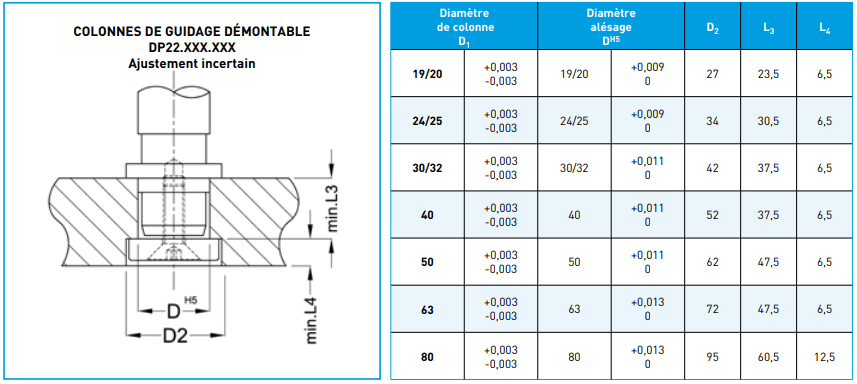

• Montage : La colonne est à monter via la vis de fixation dans la plaque de l'outil. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur de guidage souhaitée

Exemple : DP22.032.180

Les colonnes de guidage démontable à fixation centrale de type DP22 de la marque déposée MDL, selon la norme DIN 9825 existent dans les différentes variantes suivantes :

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 19 mm est une longueur de xx mm :

DP22.019.100 , DP22.019.112 , DP22.019.125 , DP22.019.140 , DP22.019.160 , DP22.019.180 , DP22.019.200

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 20 mm est une longueur de xx mm :

DP22.020.100 , DP22.020.112 , DP22.020.125 , DP22.020.140 , DP22.020.160 , DP22.020.180 , DP22.020.200

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 24 mm est une longueur de xx mm :

DP22.024.100 , DP22.024.112 , DP22.024.125 , DP22.024.140 , DP22.024.160 , DP22.024.180 , DP22.024.200, DP22.024.224 , DP22.024.250

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 25 mm est une longueur de xx mm :

DP22.025.100 , DP22.025.112 , DP22.025.125 , DP22.025.140 , DP22.025.160 , DP22.025.180 , DP22.025.200, DP22.025.224 , DP22.025.250

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 30 mm est une longueur de xx mm :

DP22.030.112 , DP22.030.125 , DP22.030.140 , DP22.030.160 , DP22.030.180 , DP22.030.200, DP22.030.224 , DP22.030.250 , DP22.030.280 ,

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 32 mm est une longueur de xx mm :

DP22.032.112 , DP22.032.125 , DP22.032.140 , DP22.032.160 , DP22.032.180 , DP22.032.200, DP22.032.224 , DP22.032.250 , DP22.032.280

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 40 mm est une longueur de xx mm :

DP22.040.125 , DP22.040.140 , DP22.040.160 , DP22.040.180 , DP22.040.200, DP22.040.224 , DP22.040.250 , DP22.040.280 , DP22.040.315

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 50 mm est une longueur de xx mm :

DP22.050.140 , DP22.050.160 , DP22.050.180 , DP22.050.200, DP22.050.224 , DP22.050.250 , DP22.050.280 , DP22.050.315, DP22.050.355

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 63 mm est une longueur de xx mm :

DP22.063.160 , DP22.063.180 , DP22.063.200, DP22.063.224 , DP22.063.250 , DP22.063.280 , DP22.063.315, DP22.063.355

Colonnes de guidage type DP22 de la marque MDL avec un diamètre nominal de 80 mm est une longueur de xx mm :

DP22.080.180 , DP22.080.200, DP22.080.224 , DP22.080.250 , DP22.080.280 , DP22.080.315, DP22.080.355 , DP22.080.400
