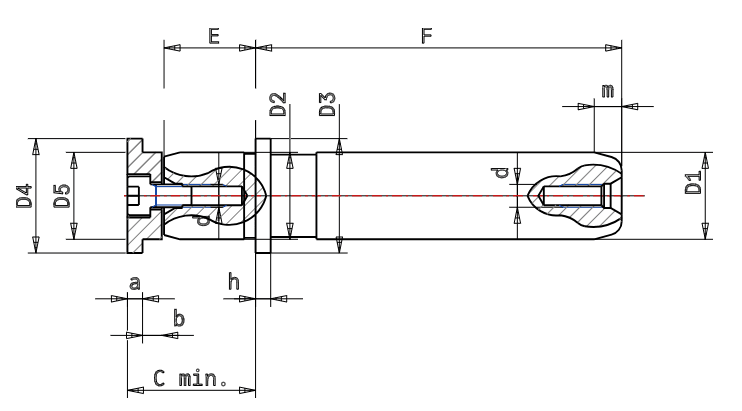

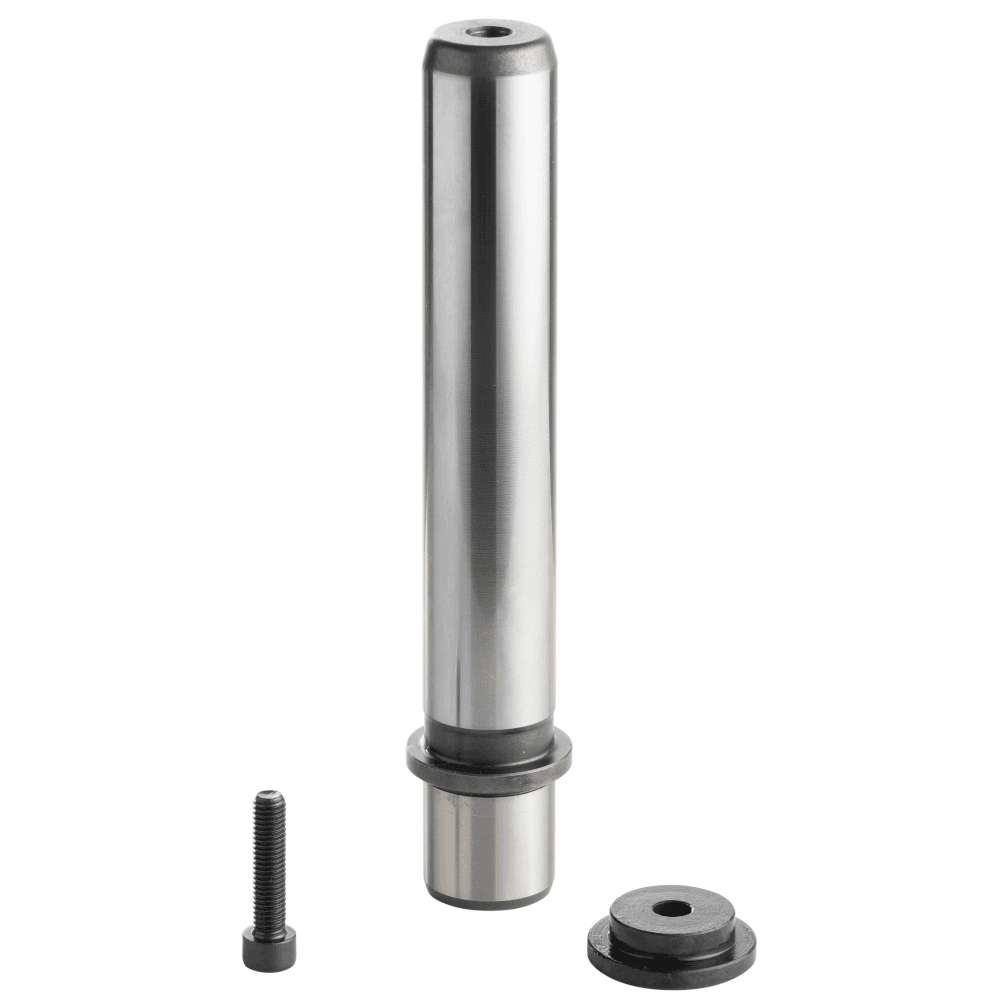

Colonne démontable à fixation centrale P22 - ISO 9182

Matière : 16MnCr5 - Cémentées trempées

Normes : ISO 9182

Dimensions :

• Diamètre : de 19 à 80mm
• Longueur de 100 à 460mm
• Longueur de guidage de 80 à 400mm

Type de fixation : Centrale par vis et rondelle, permettant un assemblage et un démontage rapide. Les éléments de fixations sont fournis.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Avantages : La fixation par vis centrale permet un gain de place sur la surface de la plaque et une facilité de maintenance.

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

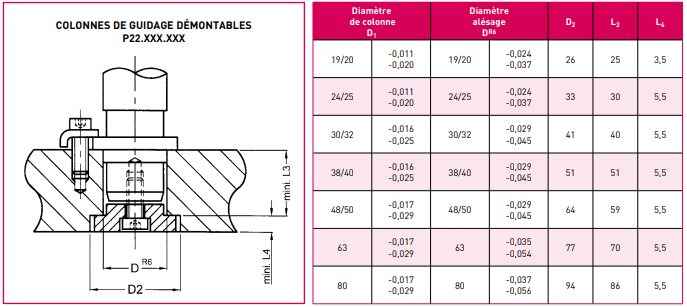

• Montage : La colonne est à monter via la vis de fixation dans la plaque de l'outil. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur de guidage souhaitée

Exemple : P22.032.180

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 19 mm

P22.019.080 / P22.019.090 / P22.019.100 / P22.019.110 / P22.019.125 / P22.019.140 / P22.019.160

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 20 mm

P22.020.080 / P22.020.090 / P22.020.100 / P22.020.110 / P22.020.125 / P22.020.140 / P22.020.160

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 24 mm

P22.024.080 / P22.024.090 / P22.024.100 / P22.024.110 / P22.024.125 / P22.024.140 / P22.024.160 / P22.024.180 / P22.024.200

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 25 mm

P22.025.080 / P22.025.090 / P22.025.100 / P22.025.110 / P22.025.125 / P22.025.140 / P22.025.160 / P22.025.180 / P22.025.200

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 30 mm

 P22.030.100 / P22.030.110 / P22.030.125 / P22.030.140 / P22.030.160 / P22.030.180 / P22.030.200 /P22.030.220 / P22.030.250 / P22.030.280

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 32 mm

 P22.032.100 / P22.032.110 / P22.032.125 / P22.032.140 / P22.032.160 / P22.032.180 / P22.032.200 /P22.032.220 / P22.032.250 / P22.032.280

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 38 mm

 P22.038.100 / P22.038.110 / P22.038.125 / P22.038.140 / P22.038.160 / P22.038.180 / P22.038.200 /P22.038.220 / P22.038.250 / P22.038.280

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 40 mm

 P22.040.100 / P22.040.110 / P22.040.125 / P22.040.140 / P22.040.160 / P22.040.180 / P22.040.200 /P22.040.220 / P22.040.250 / P22.040.280

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 48 mm

 P22.048.110 / P22.048.125 / P22.048.140 / P22.048.160 / P22.048.180 / P22.048.200 /P22.048.220 / P22.048.250 / P22.048.280 / P22.048.315 / P22.048.355 / P22.048.400

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 50 mm

 P22.050.110 / P22.050.125 / P22.050.140 / P22.050.160 / P22.050.180 / P22.050.200 /P22.050.220 / P22.050.250 / P22.050.280 / P22.050.315 / P22.050.355 / P22.50.400

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 63 mm

P22.063.125 / P22.063.140 / P22.063.160 / P22.063.180 / P22.063.200 /P22.063.220 / P22.063.250 / P22.063.280 / P22.063.315 / P22.063.355 / P22.63.400

Colonnes de guidage démontables à fixation centrale Type P22 selon ISO 9182 diamètre 80 mm

P22.080.200 /P22.080.220 / P22.080.250 / P22.080.280 / P22.080.315 / P22.080.355 / P22.80.400
