Colonne démontable à fixation par brides DP21 - DIN 9825

Matière : 16MnCr5 - Cémentées trempées

Normes : DIN 9825

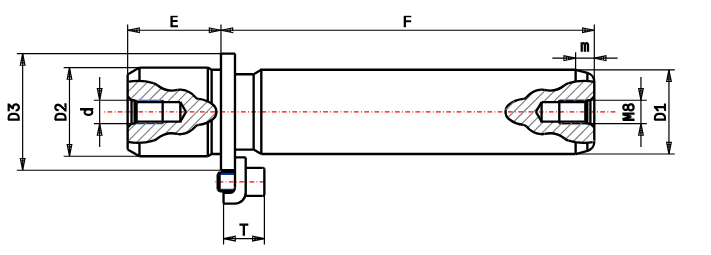

Dimensions :

• Diamètre : de 19 à 80mm
• Longueur de 123à 460mm
• Longueur de guidage de 100 à 400mm

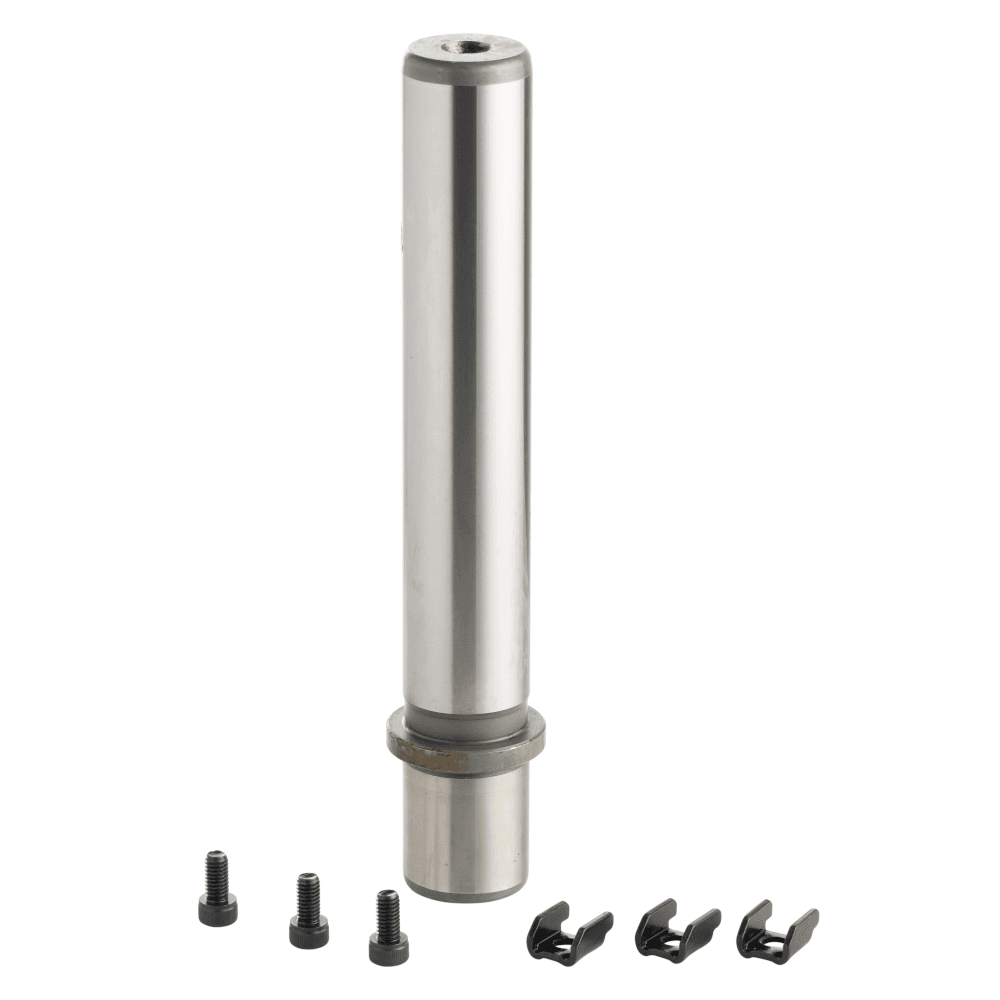

Type de fixation : Fixation par brides et vis. Les éléments de fixations sont fournis.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Système Easyfit : Doté d'un système de montage Easyfit pour une installation et un ajustement rapides et précis.

Avantages : La fixation par brides facilite le montage et le démontage de la colonne.

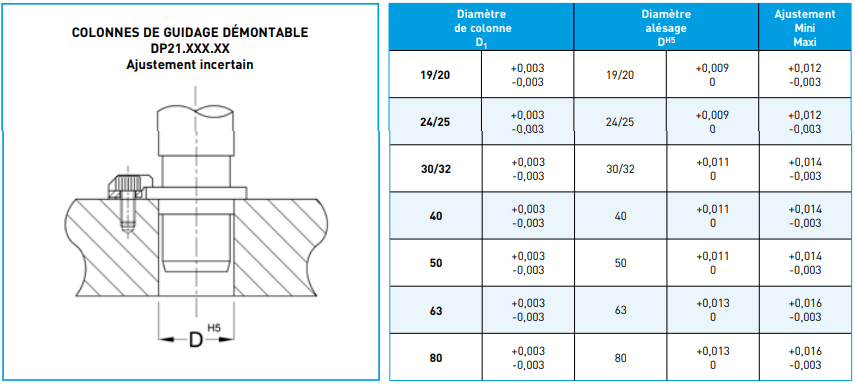

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conforme aux normes DIN pour une compatibilité étendue avec les équipements industriels.

• Usinage
• Rectification
• Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : La colonne est à monter via les vis et brides de fixations dans la plaque de l'outil. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
• Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Contrôle des charges

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur de guidage souhaitée

Exemple : DP21.032.180

Les colonnes de guidage démontables à fixation par brides de type DP21 de la marque déposée MDL selon la norme DIN 9825 existent dans les variantes suivantes :

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 19 mm est une longueur de xx mm :

DP21.019.100 , DP21.019.112 , DP21.019.125 , DP21.019.140, DP21.019.160, DP21.019.180, DP21.019.200

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 20 mm est une longueur de xx mm :

DP21.020.100 , DP21.020.112 , DP21.020.125 , DP21.020.140, DP21.020.160, DP21.020.180, DP21.020.200

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 24 mm est une longueur de xx mm :

DP21.024.100 , DP21.024.112 , DP21.024.125 , DP21.024.140, DP21.024.160, DP21.024.180, DP21.024.200 , DP21.024.224 , DP21.024.250

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 25 mm est une longueur de xx mm :

DP21.025.100 , DP21.025.112 , DP21.025.125 , DP21.025.140, DP21.025.160, DP21.025.180, DP21.025.200 , DP21.025.224 , DP21.025.250

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 30 mm est une longueur de xx mm :

DP21.030.112 , DP21.030.125 , DP21.030.140, DP21.030.160, DP21.030.180, DP21.030.200 , DP21.030.224 , DP21.030.250, DP21.030.280, DP21.030.315

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 32 mm est une longueur de xx mm :

DP21.032.112 , DP21.032.125 , DP21.032.140, DP21.032.160, DP21.032.180, DP21.032.200 , DP21.032.224 , DP21.032.250, DP21.032.280, DP21.032.315

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 40 mm est une longueur de xx mm :

DP21.040.125 , DP21.040.140 DP21.040.160, DP21.040.180, DP21.040.200 , DP21.040.224 , DP21.040.250, DP21.040.280, DP21.040.315

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 50 mm est une longueur de xx mm :

DP21.050.140 DP21.050.160, DP21.050.180, DP21.050.200 , DP21.050.224 , DP21.050.250, DP21.050.280, DP21.050.315 , DP21.050.355 , DP21.050.400

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 63 mm est une longueur de xx mm :

DP21.063.140 DP21.063.160, DP21.063.180, DP21.063.200 , DP21.063.224 , DP21.063.250, DP21.063.280, DP21.063.315 , DP21.063.355 , DP21.063.400

Colonnes de guidage type DP21 de la marque MDL avec un diamètre nominal de 80 mm est une longueur de xx mm :

DP21.080.200 , DP21.080.224 , DP21.080.250, DP21.080.280, DP21.080.315 , DP21.080.355 , DP21.080.400
