Colonne lisse P10 - ISO 9182

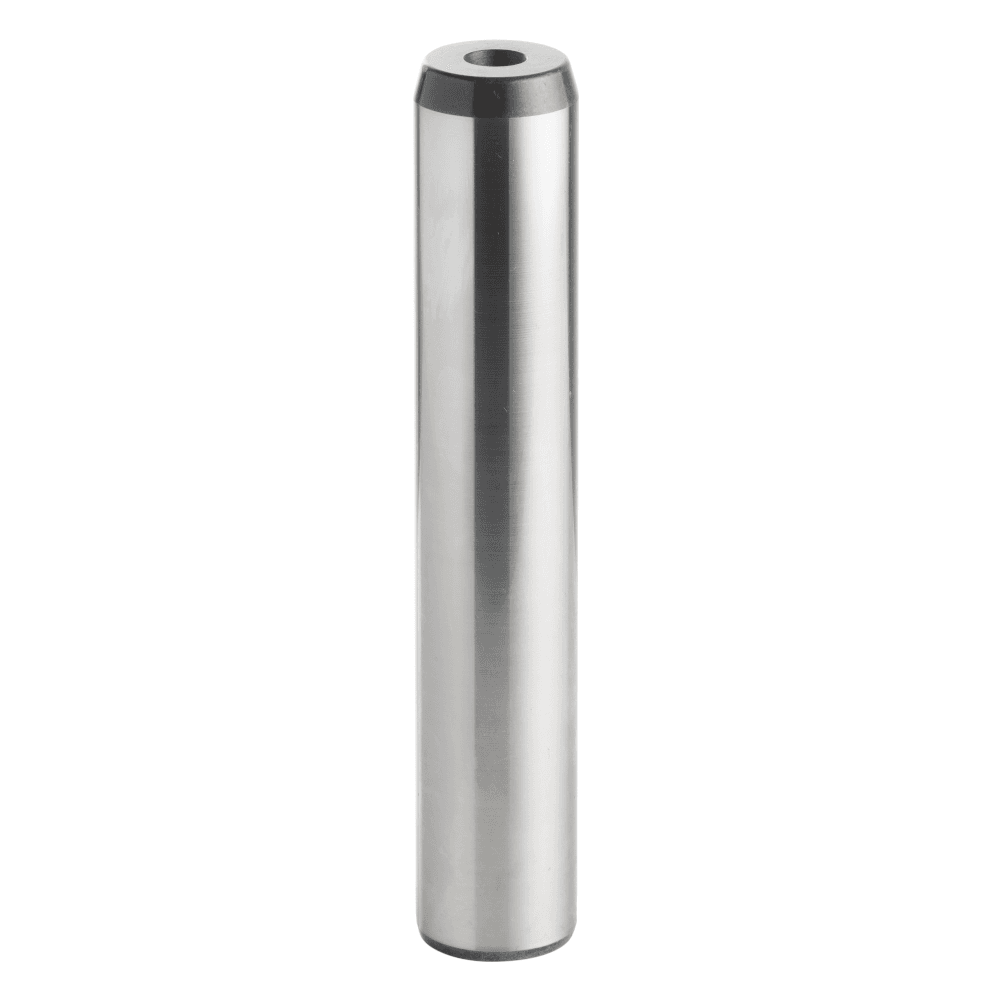

La colonne de guidage lisse P10 permet le guidage des outils de découpe en assurant un positionnement précis et stable.

Caractéristiques

Matière : 16MnCr5 - Cémentées trempées

Normes : ISO 9182

Dimensions :

  • Diamètre : de 19 à 80mm
  • Longueur de 100 à 500mm

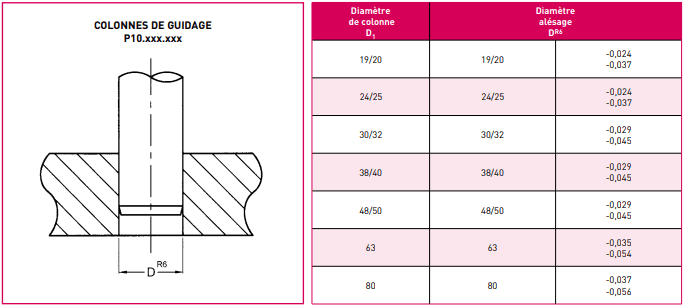

Type de fixation : Se monte serrée dans la plaque.

Dureté : 60 à 64 HRC pour une résistance à l'usure et une durabilité maximale. Conçue pour résister à des conditions industrielles exigeantes.

Traitement : Cémentation et trempe pour une dureté de surface optimale.

Avantages : Précision d'alignement, réduction de l'usure et de la maintenance des outils de presse.

Nos colonnes sont disponibles selon 3 classes de tolérances représenté par un code couleur (blanc, bleu et jaune). Cela permet un appairage précis avec la bague et adapté aux besoins.

Conception : Conception modulaire pour une intégration facile et une maintenance simplifiée.

  • Usinage
  • Rectification
  • Traitement

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

  • Montage : La colonne est à montées serrée dans la plaque. Il est important de veuillez au bon montage de la colonne permettant d'assurer le parallélisme avec la bague empêchant ainsi une usure prématurée.
  • Environnement : Il ne faut pas conserver et utiliser les colonnes dans un environnement corrosif.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Contrôle des charges


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : P10.032.180

Données Techniques

Modèle 3D

Schéma

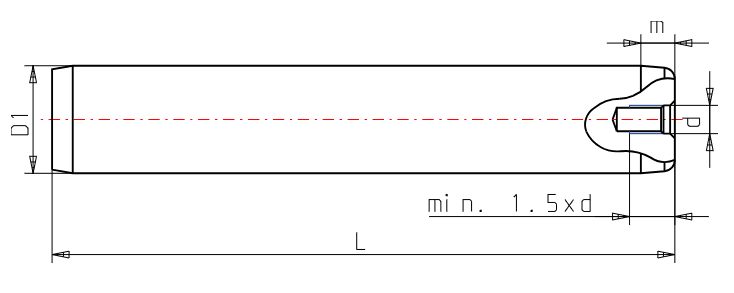

L : Longueur colonne

D1 : Diamètre de la colonne

m : longueur conique

d : Diamètre filetage

Schéma P10

Catalogue

Téléchargez le catalogue complet

Examples d'assemblage

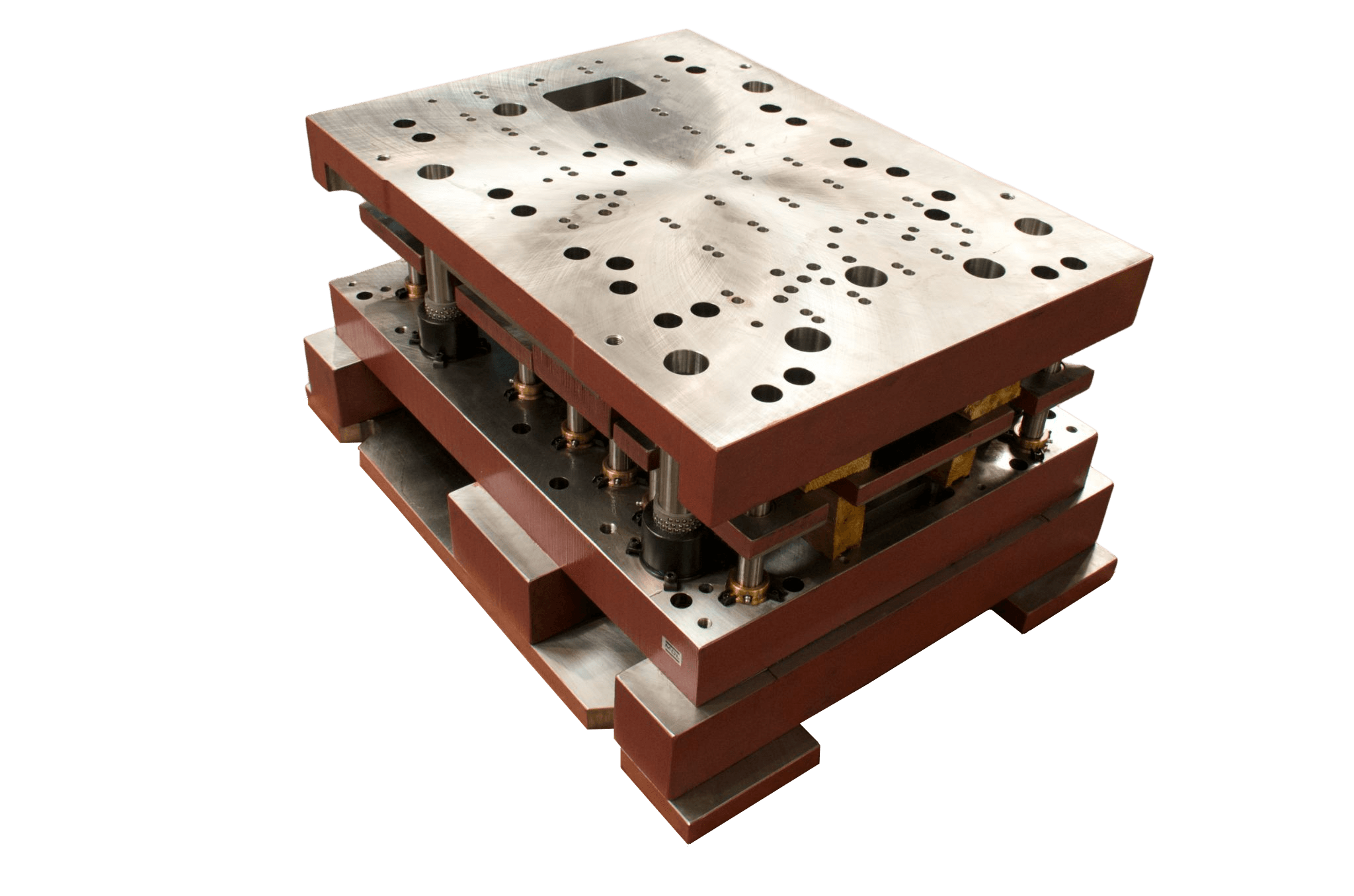

Bloc à colonnes spécial sur plan usiné et assemblé par AMDL
