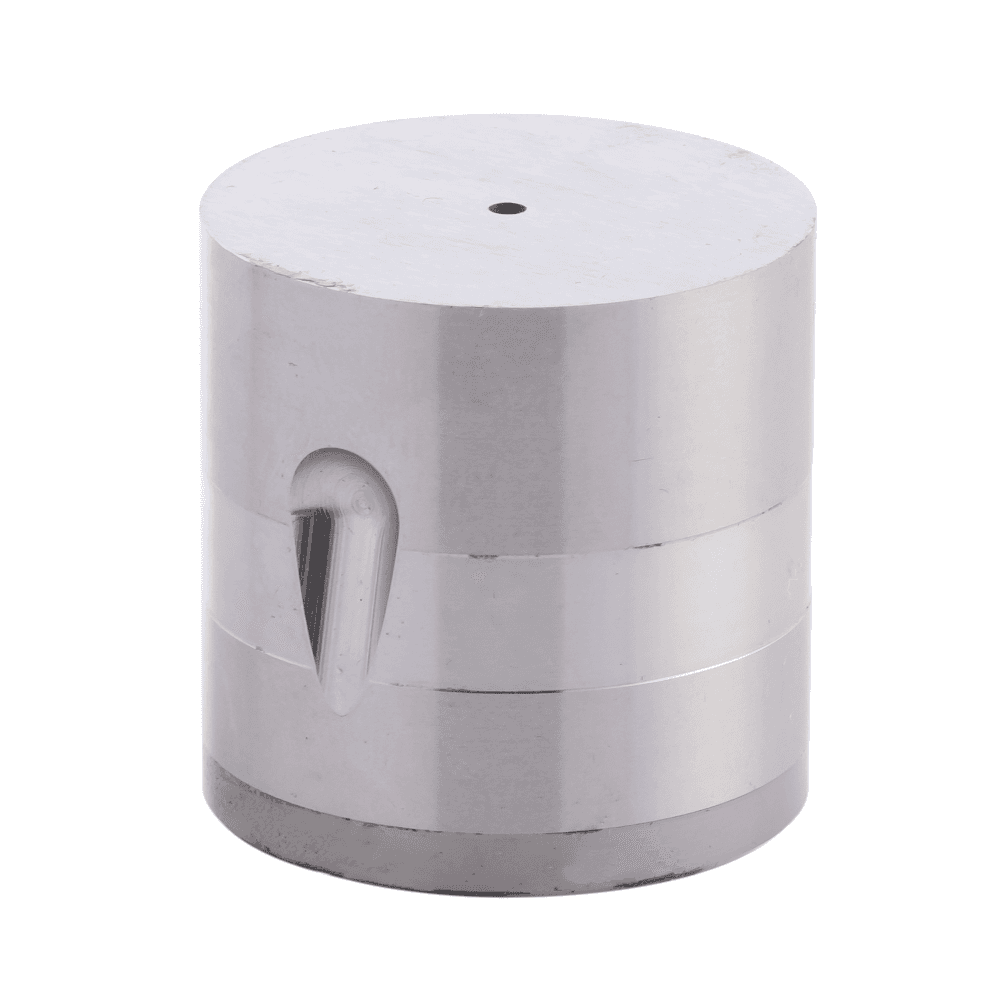

Matrice ball-lock avec contreperçage DA-BLCB / DA-BLC_

Matières :

• Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1

Normes : NF E63-102

Dimensions :

• Diamètre : de 13 à 40mm
• Longueur : 32mm

Type : Matrice ball-lock à fixation par bille

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

• Matière A : 58-62 HRc

Avantages :

• La gamme ball-lock permet un démontage rapide de la matrice sans avoir à toucher au porte-matrice. Le démontage se fait via un outil pousse-bille réduisant le temps d'arrêt des outils
• Toutes nos matrices sont marquées selon vos spécifications afin de faciliter l'identification.

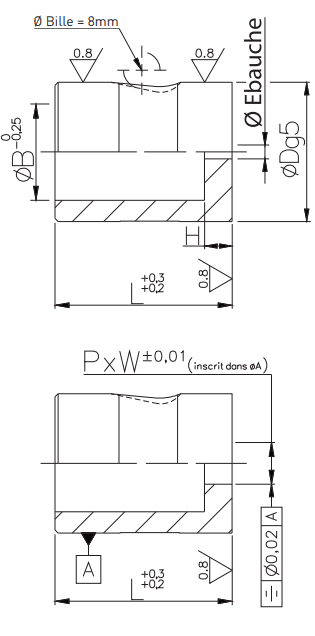

Tolérances :

• Tolérance de corps g5
• Tolérance longueur +0,2/+0,3
• Tolérance forme +/-0,01

Conception : Electroérosion

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Les matrices sont à montées dans un porte matrices Ball-lock
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Les dimensions souhaitée
• La forme souhaitée ( sauf ébauches)
• Les dimensions de la forme (sauf pour les ébauches)
• Le revêtement souhaitée
• L'orientation de la forme
• Les altérations standards

Exemple : DA-BLCL-20-32-5-P8-W5-R2T0
