Matrices

Notre gamme de matrices standard de marque Porter Besson catalogue est disponible en stock selon 4 types différents en fonction du besoin :

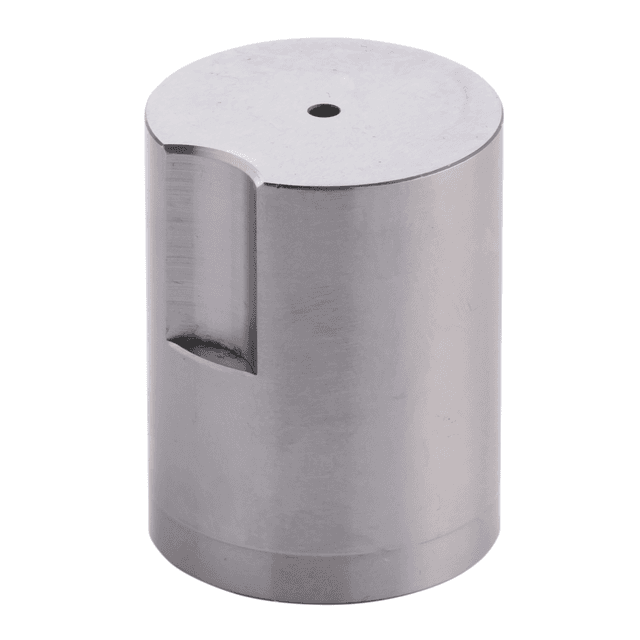

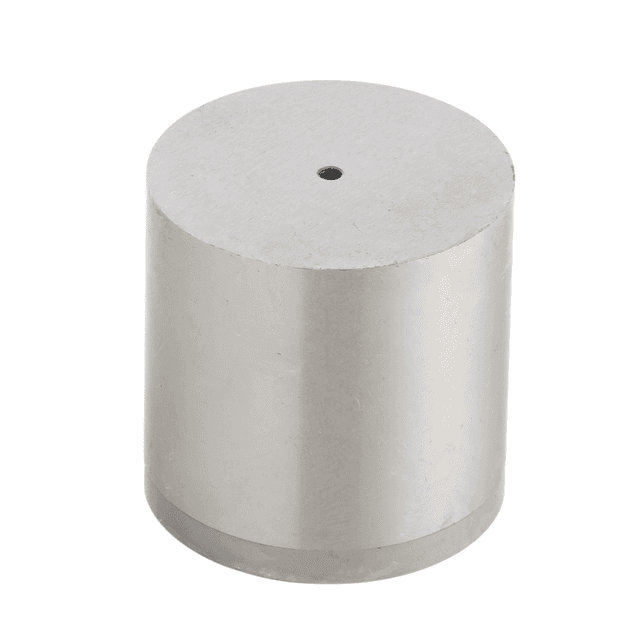

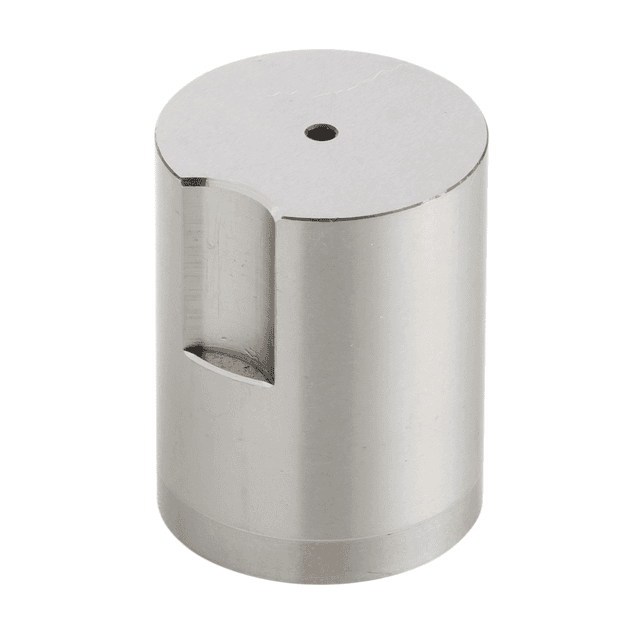

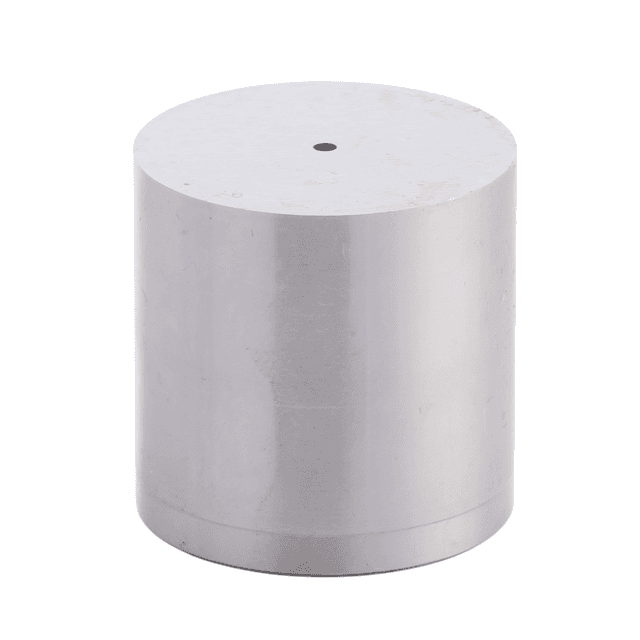

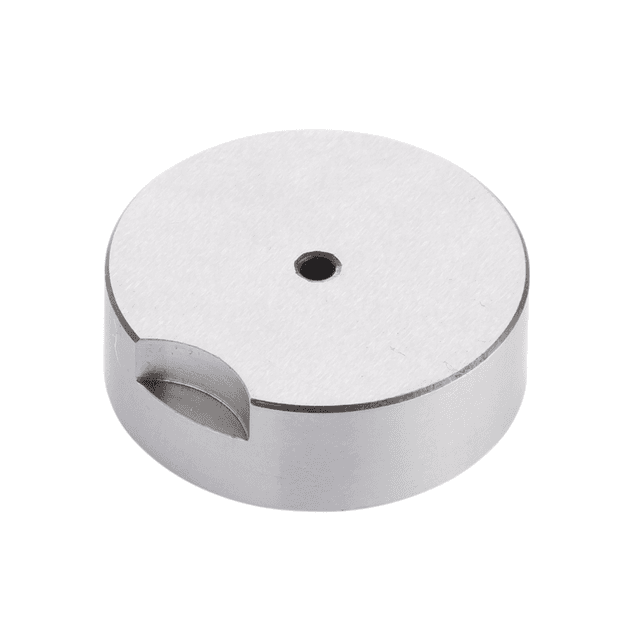

Matrice Lisse :

Les matrices lisses sont disponibles selon deux classes de tolérances, h5 et m5. La tolérance m5 permet un montage au maillet ( blocage en force) lors que la matrice dispose d'un plat d'orientation tandis qu'avec les matrices en tolérance h5, le blocage doit être mécanique. Elles sont disponibles avec dépouille cylindrique ou dépouille conique. La dépouille permet l'évacuation de la chute lors de la découpe. Les matrices lisses sont réalisées avec un diamètre de pré-centrage.

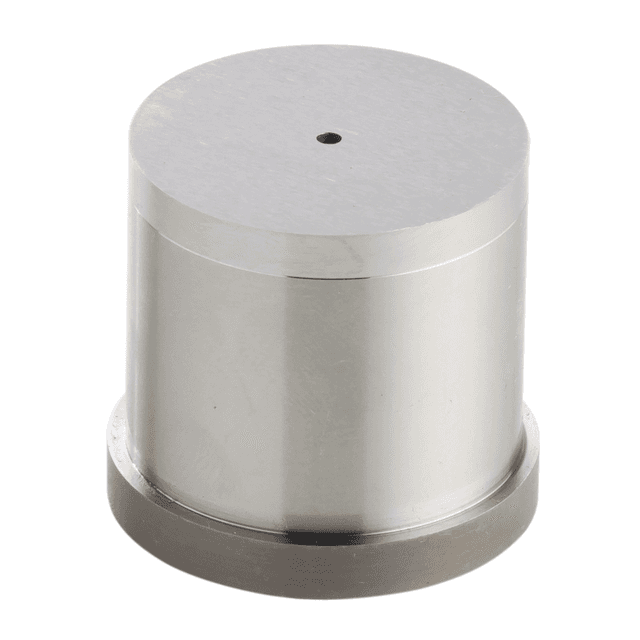

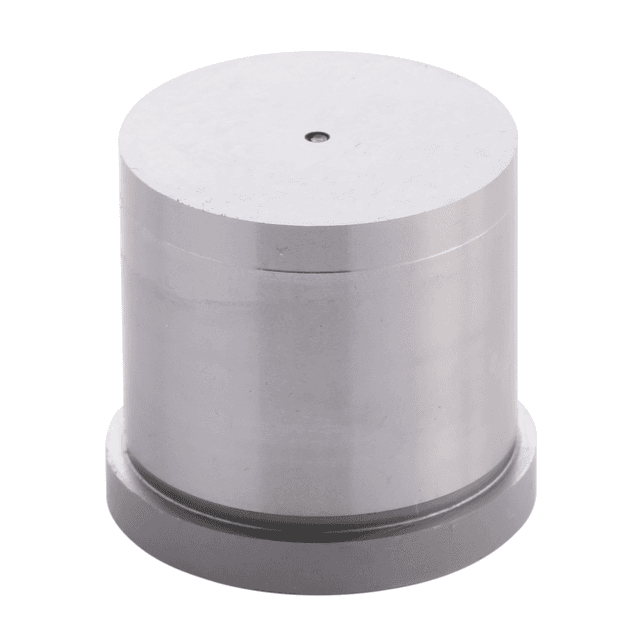

Matrice à collerette :

Les matrices à collerette sont disponibles en stock selon deux classes de tolérances h5 et m5. La collerette permet l'arrêt axial de la matrice. Elles existent en standard avec deux types de dépouilles différents, cylindrique et conique permettant l'évacuation de la chute lors de la découpe. Toutes nos matrices à collerette possèdent un diamètre de pré-centrage.

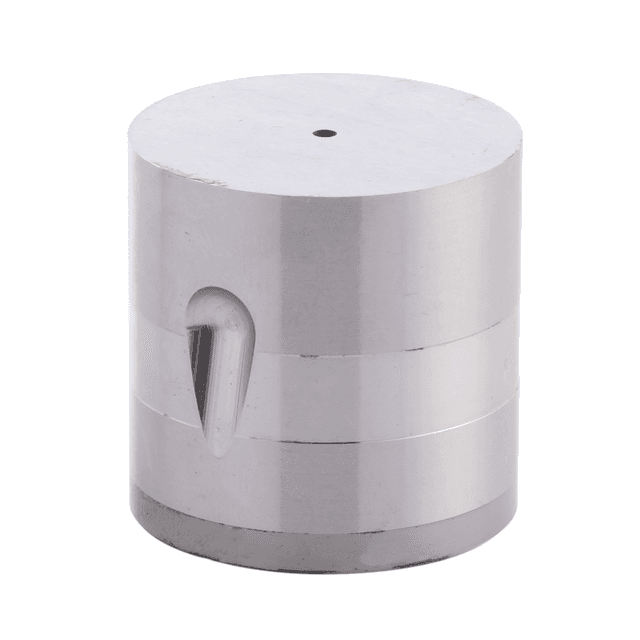

Matrice Ball-Lock :

Les matrices Ball-lock permettent le démontage facile et rapide de la matrice grâce à une fixation par bille.

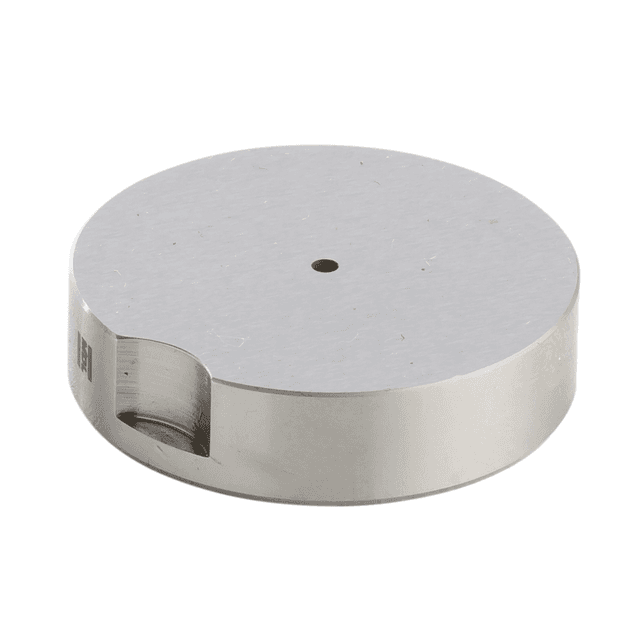

Matrice plate :

Les matrices plates, sont disponibles en versions réversibles ou non réversibles. La version réversible permet d'être retournée lors que la matrice est usée et de la réutiliser. Elles permettent de répondre aux problèmes d'encombrement. La dépouille se trouve alors sur le porte matrice.

Matrice orientée :

Les matrices orientées permettent le bridage mécanique et l'orientation de la matrice via une rondelle M8 Diamètre h6. Le filetage M8 permet l'extraction de la rondelle.

Pour tout besoin hors standard, nous réalisons également vos matrices spéciales.

Les matrices sont caractérisées par les dimensions suivantes :

Diamètre de corps (D)

Longueur totale (L)

Hauteur (H)

Cote de forme : P et W pour dimensions de la forme.

L'orientation de la forme (les matrices de formes sont orientées grâce à un plat d'orientation).

Toutes ces dimensions doivent être précisées lors de vos demandes de prix.

AMDL propose plusieurs nuances de matière :

Matière A Z160CDV12 : A 12 % de chrome Acier Fortement allié
Dureté élevée : 58 - 62 HRc
Utilisée pour des tôles fines et dureté faible à moyenne.
Attention, pour réaliser un revêtement, il faudra procéder à un revenu supplémentaire.

Matière B Acier rapide HSS : Z90WDCV
Dureté élevée : 60 - 64 HRc
Utilisée pour des tôles dures (Inox / HLE...)

Matière C le Carbure
Matériaux le plus dur que nous pouvons proposer. Très cassant. Cette matière est utilisée pour des applications à hautes cadences et des découpes à plats uniquement (pas compatible avec des efforts latéraux).

Matière E ASP 23
Dureté élevée : 62 - 66 HRc
Acier rapide Fritté (technologie des poudres). Moins fragile, résiliant à la casse. Très bonne résistance à compression.

Matière K X110 CrMoV8 - T6
Dureté élevée : 61 - 63 HRc
Permet d'avoir la dureté de la matière B et la résilience de la matière A. Cette matière a donc un très bon compromis au niveau technique.

Matière S M4/1.3351/HS 6.5.4
Dureté élevée : 62 - 66 HRc

Si vous avez un besoin dans une matière spécifique, indiquez-le-nous et nous étudierons la faisabilité.

En tant que fabricant et expert, en plus de notre gamme de matrices standard catalogue et maintenue en stock, nous réalisons également toutes vos matrices suivant plans. Pour cela, il suffit de nous transmettre votre plan par mail et notre équipe commerciale et technique traitera votre demande dans les 48h. Nous sommes spécialistes depuis plus de 30 ans, ainsi nous saurons répondre à vos besoins avec efficacité et technicité.
