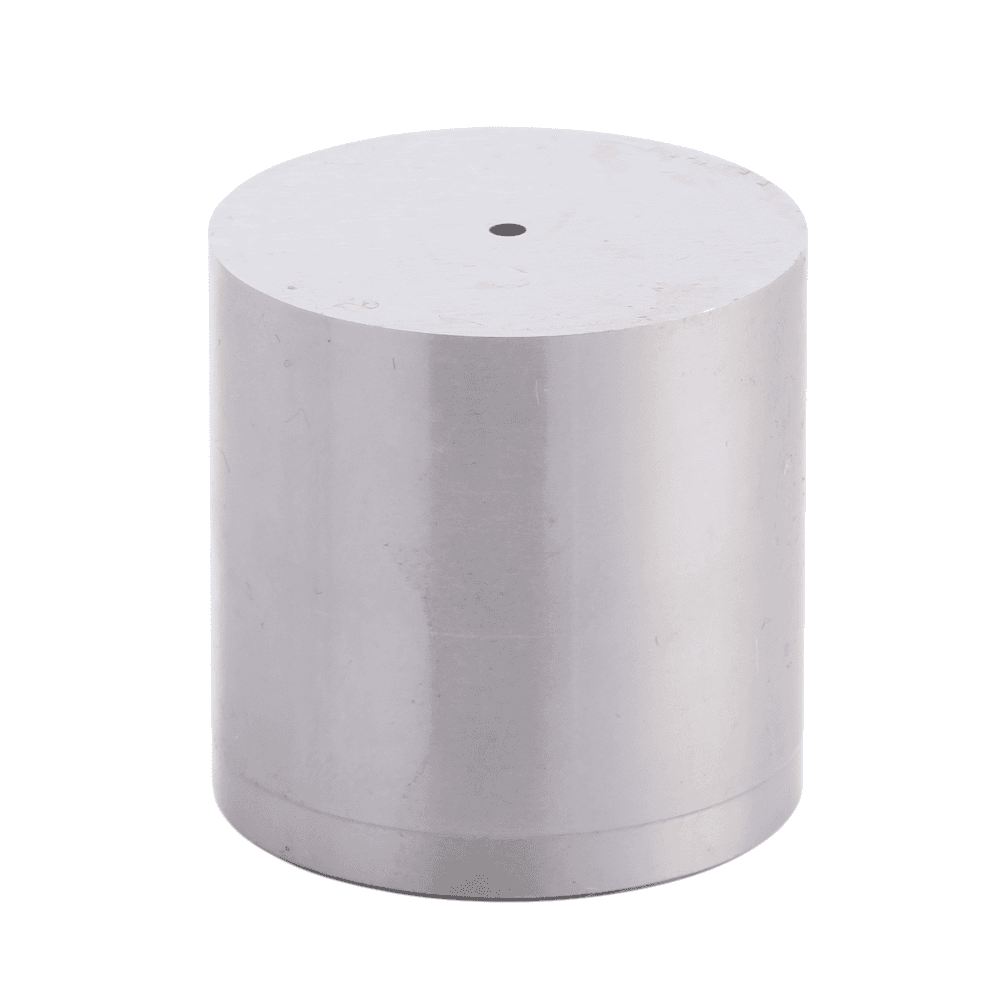

Matrice lisse D_-SMC_ / D_-SHC_

Matrice lisse D_-SMC_ / D_-SHC_

La matrice lisse D_-SMC_ / D_-SHC_ est à bloquer mécaniquement dans la semelle inférieure. La dépouile cylindrique permet l'évacuation de la chute lors de la découpe. Montée dans un outil, les matrices permettent la coupe, le pliage ou le formage de tôles.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 8977 - NF E63-080

Dimensions :

  • Diamètre : de 6 à 50mm
  • Longueur : 20 à 35mm

Type : Matrice lisse

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A : 58-62 HRc
  • Matière B : 60 - 64 HRc

Avantages :

  • Les matrices lisses à tolérance de corps h5 doivent être bloquées mécaniquement. Les matrices de tolérance m5 permettent un montage au maillet.
  • Toutes nos matrices sont marquées selon vos spécifications afin de faciliter l'identification.

Tolérances :

  • D_-SMC_ : Tolérance de corps m5
  • D_-SHC_ : Tolérance de corps h5
  • Tolérance longueur +0,3/+0,2
  • Tolérance forme +/-0,01

Conception : Electroérosion

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

  • Montage : Les matrices sont à montées directement dans la semelle inférieure.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Les dimensions souhaitée
  • La forme souhaitée ( sauf ébauches)
  • Les dimensions de la forme (sauf pour les ébauches)
  • Le revêtement souhaitée
  • L'orientation de la forme
  • Les altérations standards

Exemple : DA-SMCL-20-25-5-P8-W5-R2T0

Données Techniques

Modèle 3D

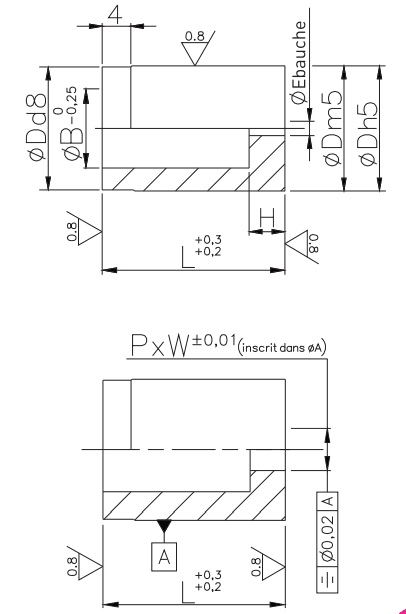

Schéma

Dh5 : Diamètre de la matrice tolérance D_-SHC_

Dm5 : Diamètre de la matrice tolérance D_-SMC_

L : Longueur de la matrice

B : Diamètre dépouille

H : Hauteur

PxW : Dimension forme

Schéma D_-SHC_ - D_-SMC_
