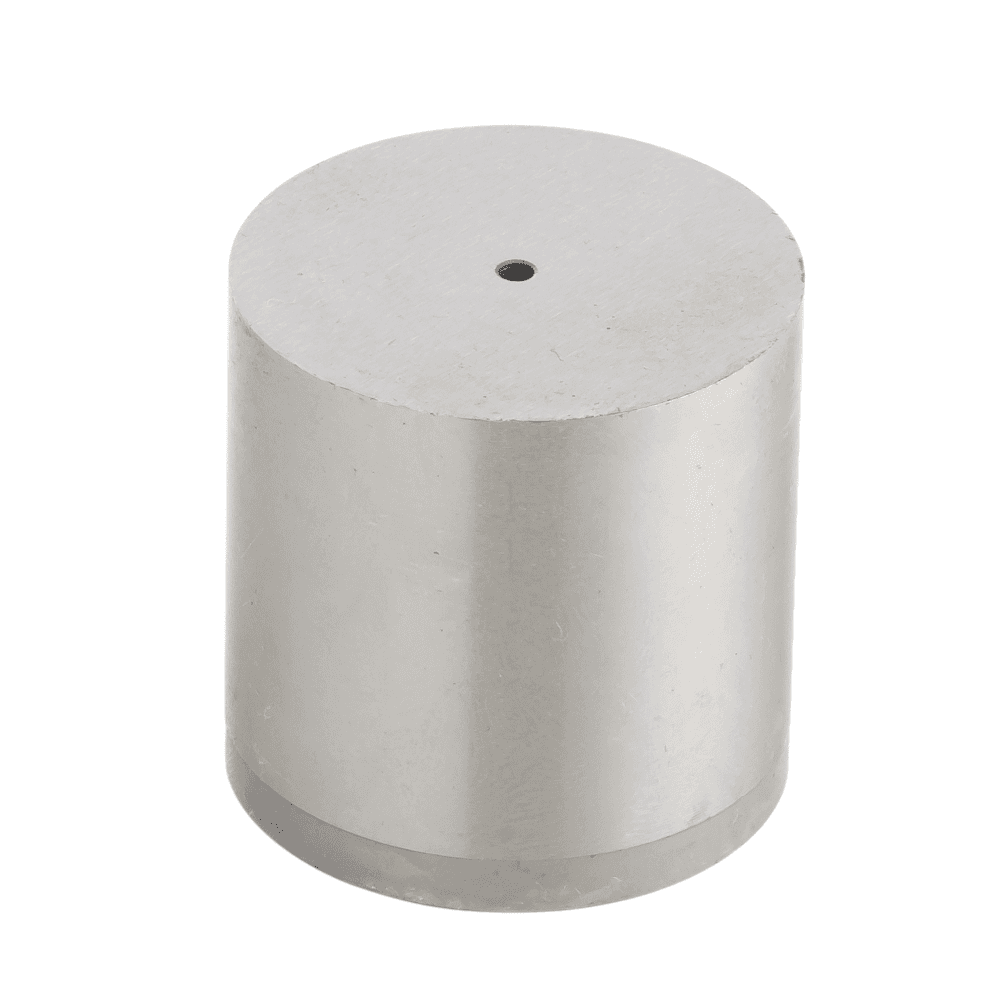

Matrice lisse dépouille conique D_-SM__ / D_SH__

Matières :

• Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
• Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 8977 - NF E63-080

Dimensions :

• Diamètre : de 6 à 50mm
• Longueur : 20 à 35mm

Type : Matrice lisse à dépouille cylindrique

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

• Matière A : 58-62 HRc
• Matière B : 60 - 64 HRc

Avantages :

• Les matrices lisses à tolérance de corps h5 doivent être bloquées mécaniquement. Les matrices de tolérance m5 permettent un montage au maillet.
• Toutes nos matrices sont marquées selon vos spécifications afin de faciliter l'identification.

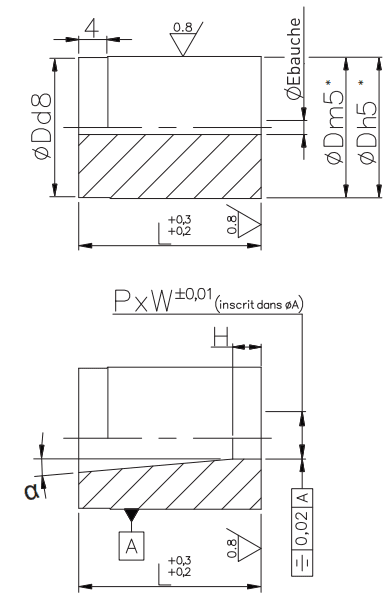

Tolérances :

• D_-SMWB et D_SMD_ : Tolérance de corps m5
• D_-SHWB et D_SHD_ : Tolérance de corps h5
• Tolérance longueur +0,3/+0,2
• Tolérance forme +/-0,01

Conception : Electroérosion

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : Les matrices sont à montées directement dans la semelle inférieure.
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Les dimensions souhaitée
• La forme souhaitée ( sauf ébauches)
• Les dimensions de la forme (sauf pour les ébauches)
• Le revêtement souhaitée
• L'orientation de la forme
• Les altérations standards

Exemple : DA-SMDL-20-25-5-P8-W5-R2T0
