Matrice orientée cylindriques D_-SCCB / D_-SCC_

Matrice orientée cylindriques D_-SCCB / D_-SCC_

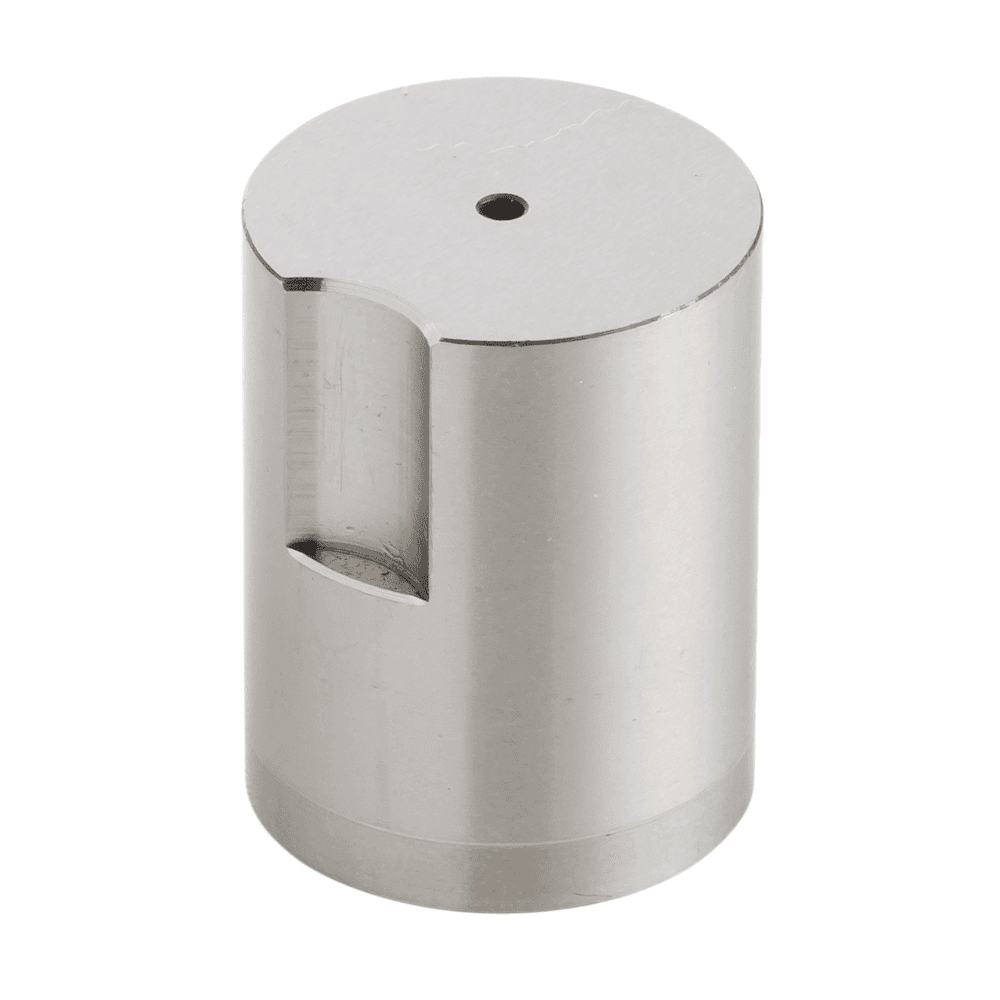

La matrice orientée D_-SCCB / D_-SCC_ est bridée mécaniquement et orientée via une rondelle M8 Diam h6. La dépouille permet l'évacuation de la chute lors de la découpe. Montée dans un outil, les matrices permettent la coupe, le pliage ou le formage de tôles.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière K : XII0CrMoV8-2

Normes : ISO 8977 - NF E63-080

Dimensions :

  • Diamètre : de 16 à 50mm
  • Longueur : 32mm

Type : Matrice orientée par bride. Dépouille cylindrique

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A : 58-62 HRc
  • Matière B : 60 - 64 HRc

Avantages :

  • Blocage par bride permettant un positionnement très précis.
  • Toutes nos matrices sont marquées selon vos spécifications afin de faciliter l'identification.

Tolérances :

  • Tolérance de corps h5
  • Tolérance longueur +0,3/+0,2
  • Tolérance forme +/-0,01

Conception : Electroérosion

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Les matrices sont à montées directement dans la semelle inférieure.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Les dimensions souhaitée
  • La forme souhaitée ( sauf ébauches)
  • Les dimensions de la forme (sauf pour les ébauches)
  • Le revêtement souhaitée
  • L'orientation de la forme
  • Les altérations standards

Exemple : DA-SCCL-20-32-5-P8-W5-R2T0

Données Techniques

Modèle 3D

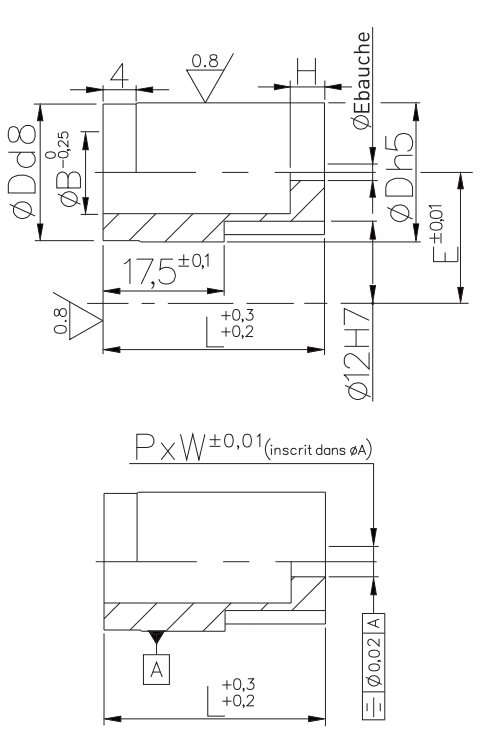

Schéma

Dh5 : Diamètre de la matrice tolérance h5

L : Longueur de la matrice

B: Diamètre dépouille

H : Hauteur

PxW : Dimension forme

Schéma D_-SCC_
