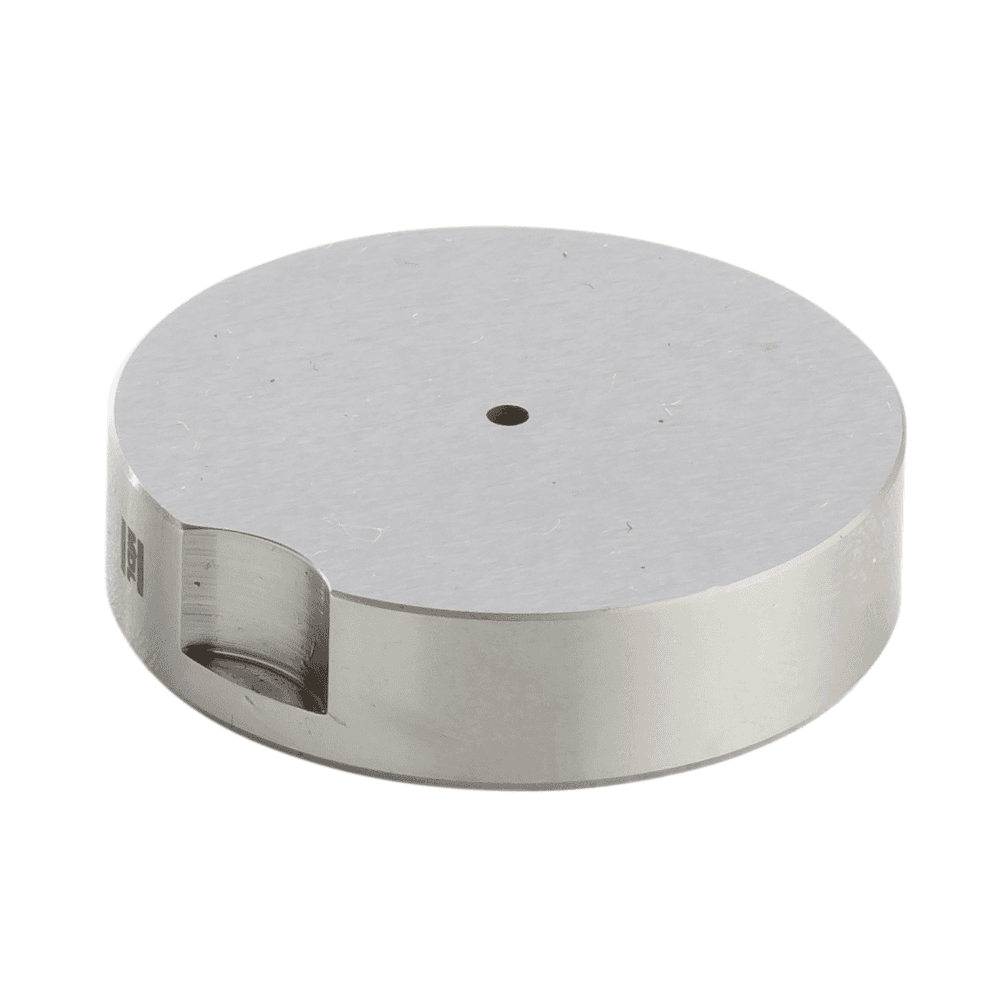

Matrice plate orientée D_-SSWB / D_-SSD_

Matières :

• Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
• Matière K : XII0CrMoV8-2

Dimensions :

• Diamètre : de 13 à 50mm
• Hauteur : 5 à 10mm

Type : Matrice plate orientée par vis

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

• Matière A : 58-62 HRc
• Matière K : 61 - 63 HRc

Avantages :

• Encombrement faible très utiles pour certaines applications comme le poinçonnage à Came. La dépouille se trouve directement sur le porte-matrice.
• Les matrices orientées sont à bloquée et orientée directement par une bride permettant un positionnement très précis.
• Toutes nos matrices sont marquées selon vos spécifications afin de faciliter l'identification.

Tolérances :

• Tolérance de corps h5
• Tolérance Hauteur 10mm +0,3/+0,2
• Tolérance orientation 7mm +0,1/+0,2
• Tolérance forme +/-0,01

Conception : Electroérosion

Application cible :

Idéal pour les outils de presse, les moules d'injection ou tout autre ensemble nécessitant un guidage précis et fiable.

Recommandation d'utilisation :

• Montage : Les matrices sont à montées directement dans la semelle inférieure.
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Les dimensions souhaitée
• La forme souhaitée ( sauf ébauches)
• Les dimensions de la forme (sauf pour les ébauches)
• Le revêtement souhaitée
• L'orientation de la forme
• Les altérations standards

Exemple : DA-SSDL-20-10-P8-W5-R2T0
