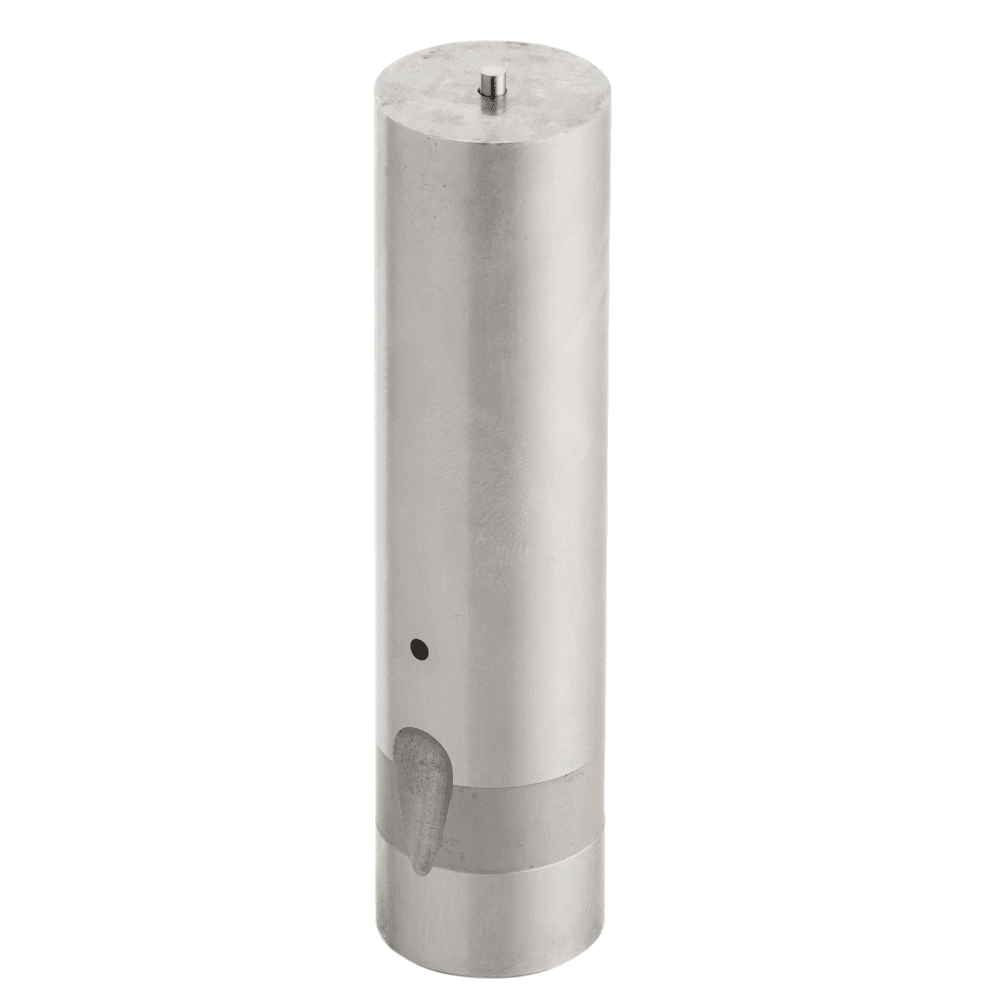

Poinçon ball-lock avec éjecteur charge légère PB-BLEB / PB-BLE_

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 10071 / NF E63-102

Dimensions :

• Diamètre : de 10mm à 25mm
• Longueur de 71mm à 125mm

Fixation par bille Ø8mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté : Corps 60 - 64 HRc

Avantages :

• La gamme ball-lock permet un démontage rapide du poinçon sans avoir à toucher au porte poinçon. Le démontage se fait via un outil pousse bille réduisant le temps d'arrêt des outils.
• L'éjecteur permet l'éjection du déchet lors des découpes.
• Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

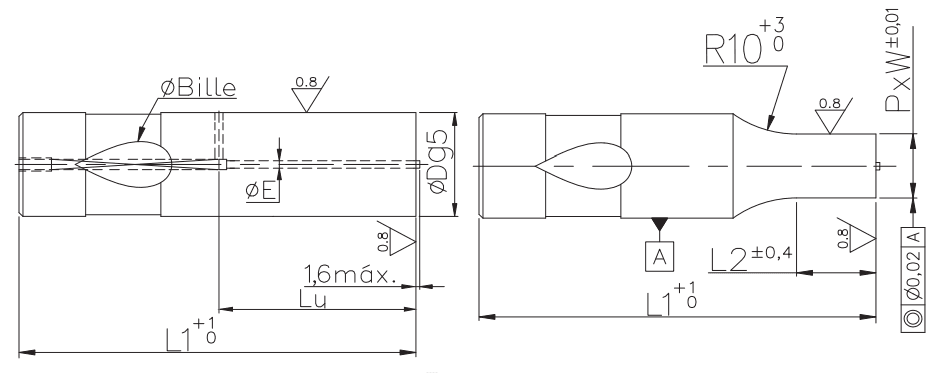

Tolérances :

• Tolérance de corps g5
• Tolérance sur la longueur +1/0
• Tolérance de forme ± 0,01

Conception :

• La fixation ball-lock est fabriquée par usinage.
• Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

• Montage : Le poinçon est à monté dans un porte poinçon Ball-lock.
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

1. Les dimensions souhaitée
2. La forme souhaitée ( sauf ébauches)
3. Les dimensions de la forme (sauf pour les ébauches)
4. Le revêtement souhaitée
5. L'orientation de la forme
6. Les altérations standards

Exemple : PB-BLEL-16-71-20-P12.5-W8-R2T0-TIN
