Poinçons

Notre gamme de poinçons standards de marque Porter Besson est disponible en stock selon différents types de têtes permettant de les adapter aux besoins :

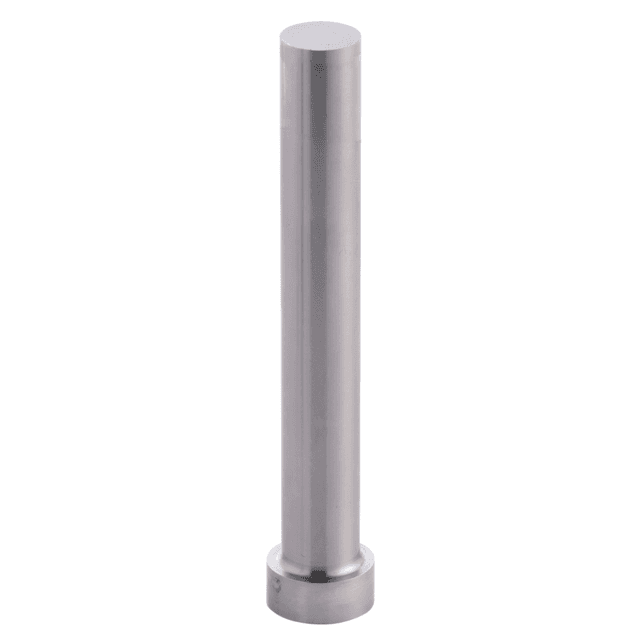

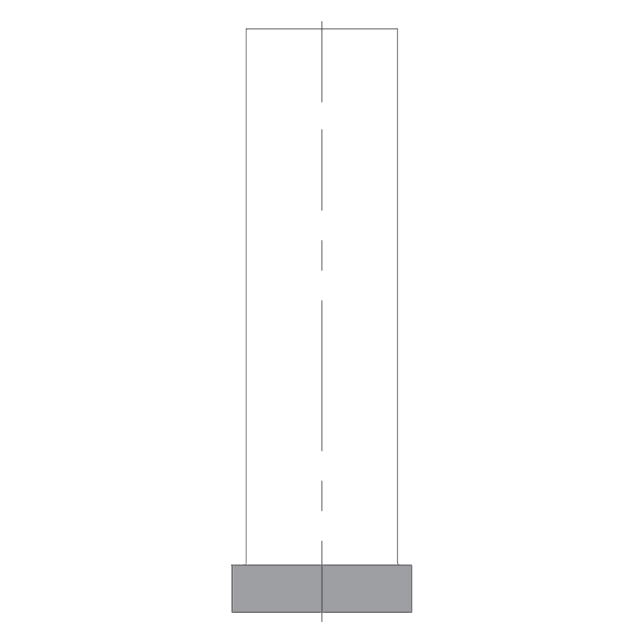

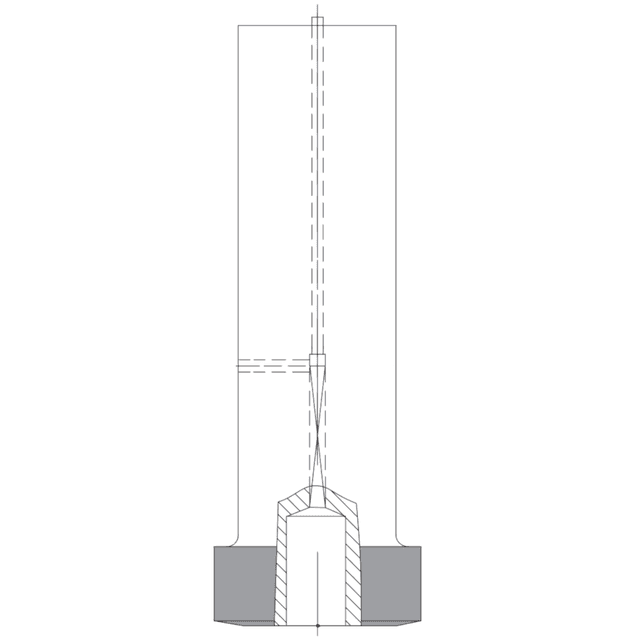

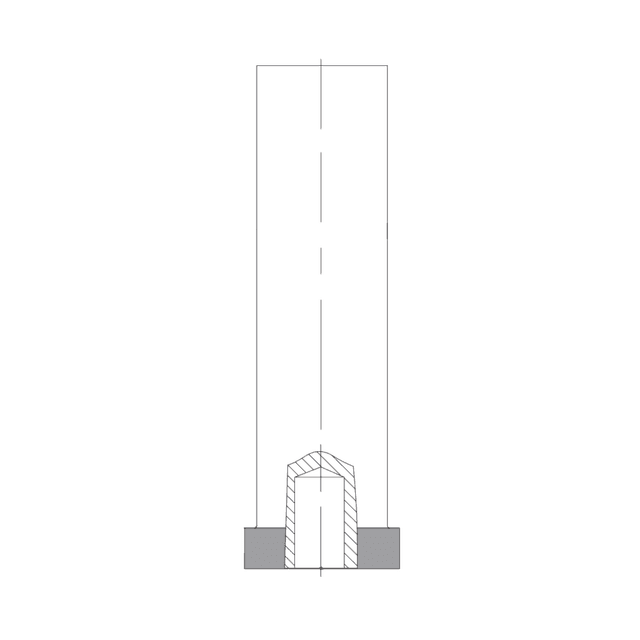

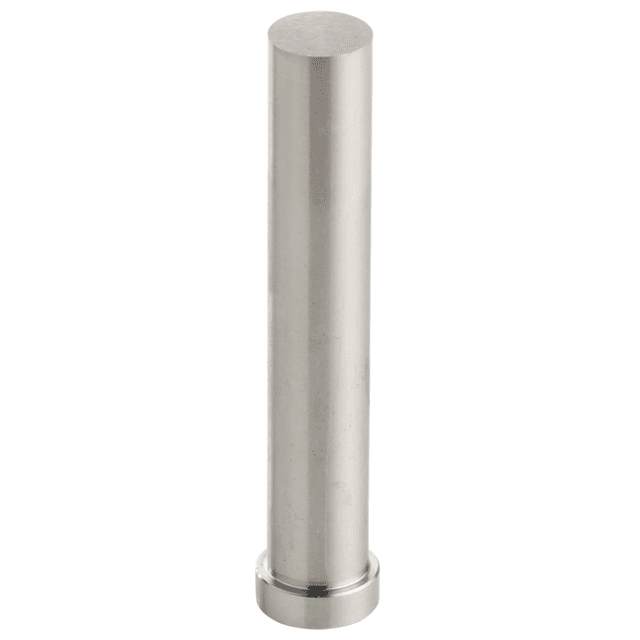

Poinçons tête cylindrique :

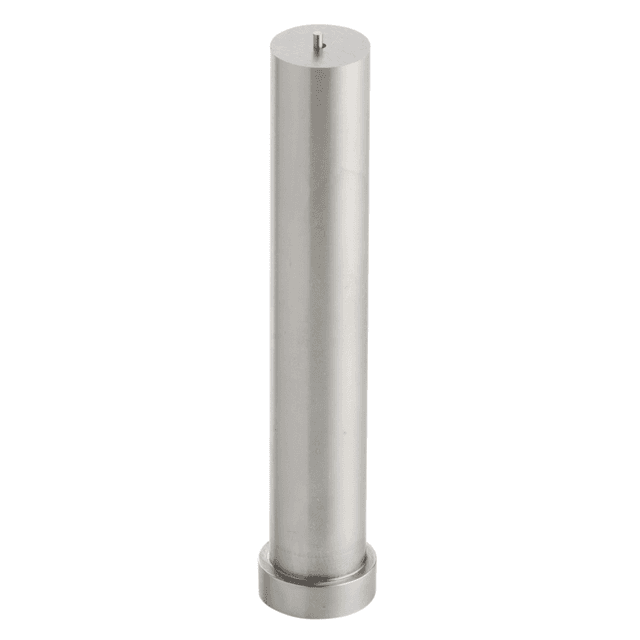

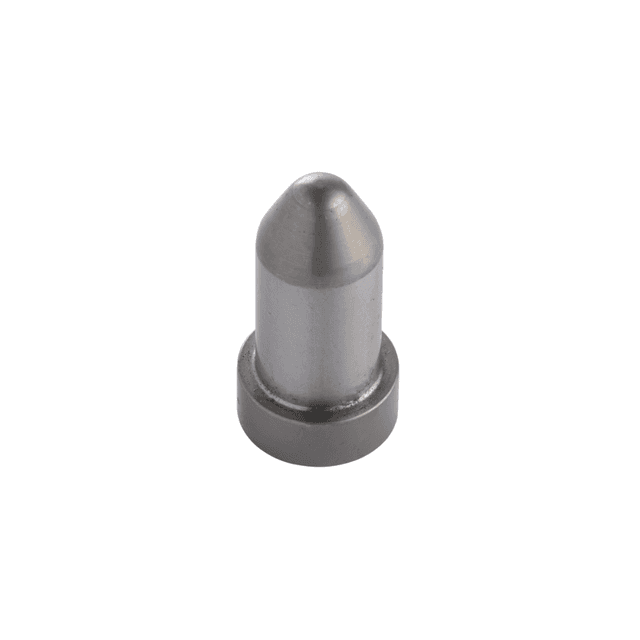

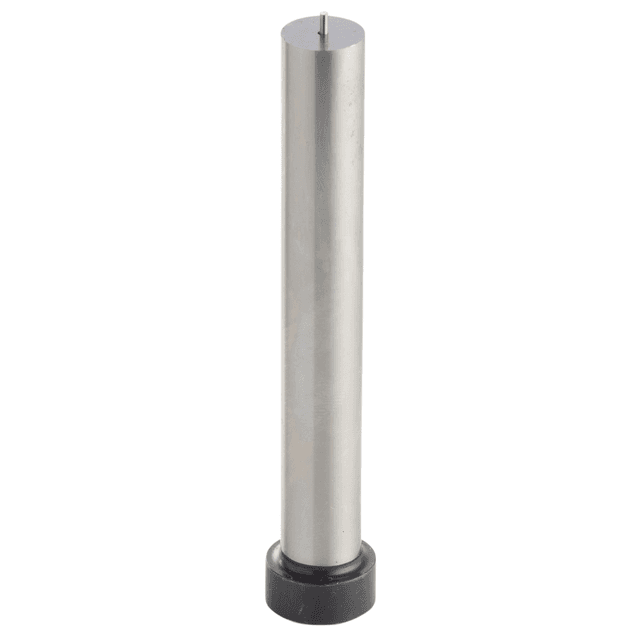

Les poinçons tête cylindrique avec une tête d'épaisseur 5mm et une tête d'épaisseur 8mm pour les charges lourdes sont disponibles avec ou sans éjecteur* en stock. Les poinçons tête cylindrique ont l'avantage d'être facilement implantés et facilement orientables grâce à un plat d'orientation très précis. Nous avons également une gamme de poinçons pilotes à tête cylindrique permettant le pilotage de la bande.

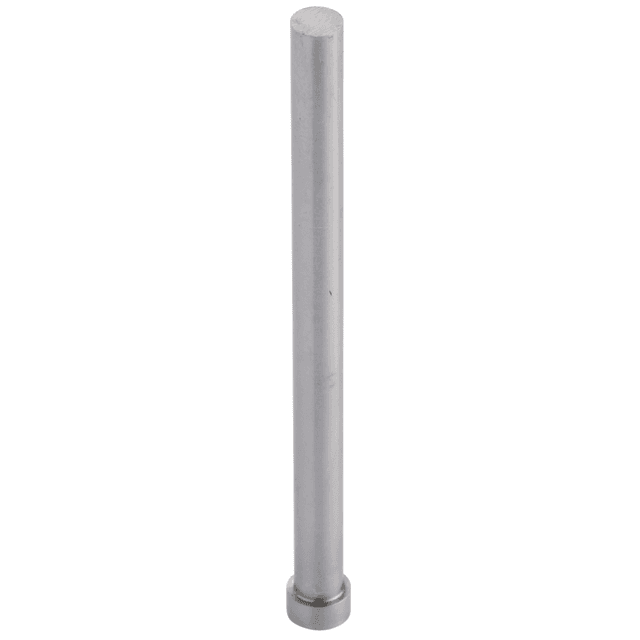

Poinçons tête cylindrique micro :

Les poinçons tête cylindrique de la série micro, ont une tête épaisseur 3mm. La faible épaisseur de tête permet de réduire l'encombrement des poinçons et ainsi permet de rapprocher les poinçons. Ils peuvent également être utilisés comme éjecteur.

Poinçons tête Conique :

Les poinçons tête conique sont disponibles en stock avec un angle de 60° ou de 30° avec ou sans éjecteur*. Ils ont l'avantage d'avoir un encombrement réduit permettant de réduire l'entraxe comparé aux autres types de têtes. Cela est idéal pour les applications de tôles perforées permettant d'avoir des poinçons rapprochés. Nous proposons également les tête conique angle 60° dans de nombreux diamètres.

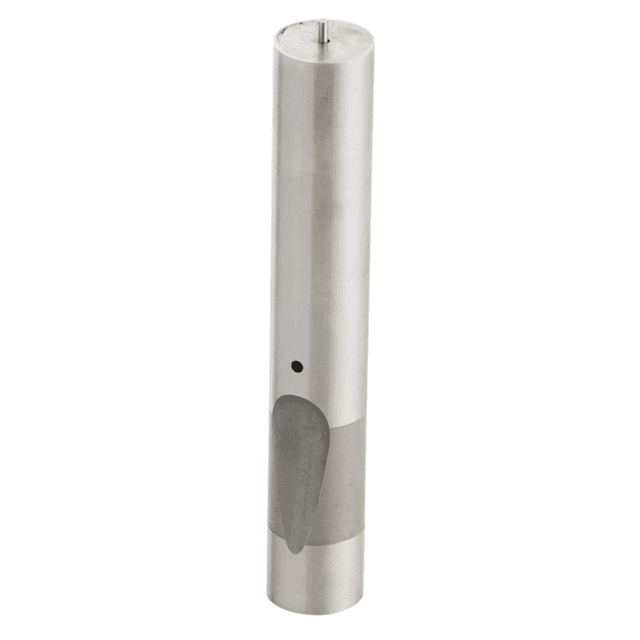

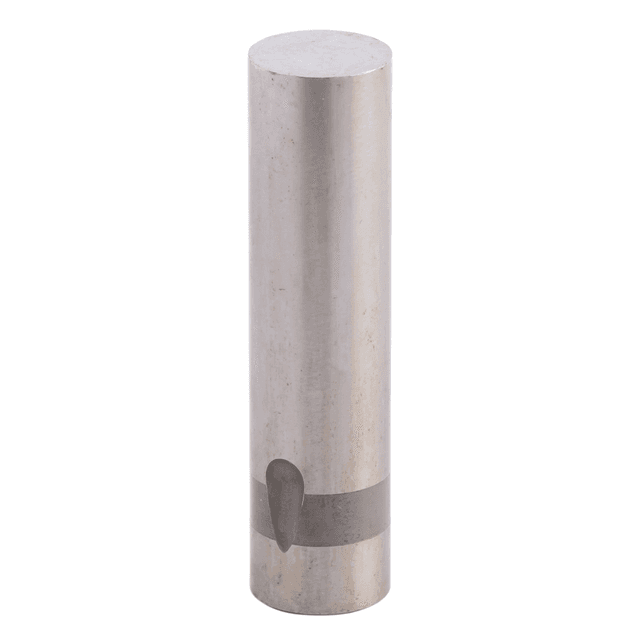

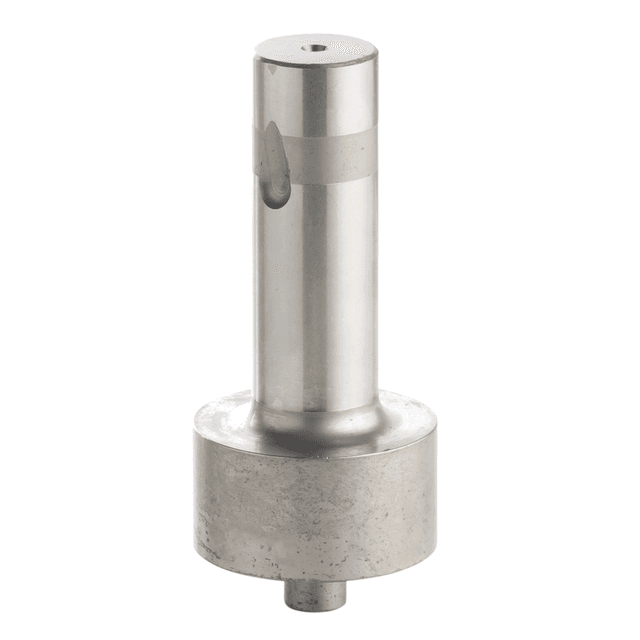

Poinçons Ball Lock :

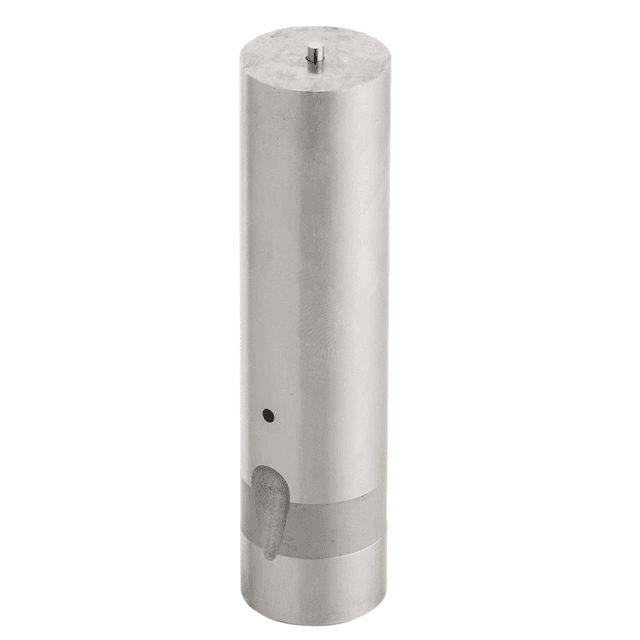

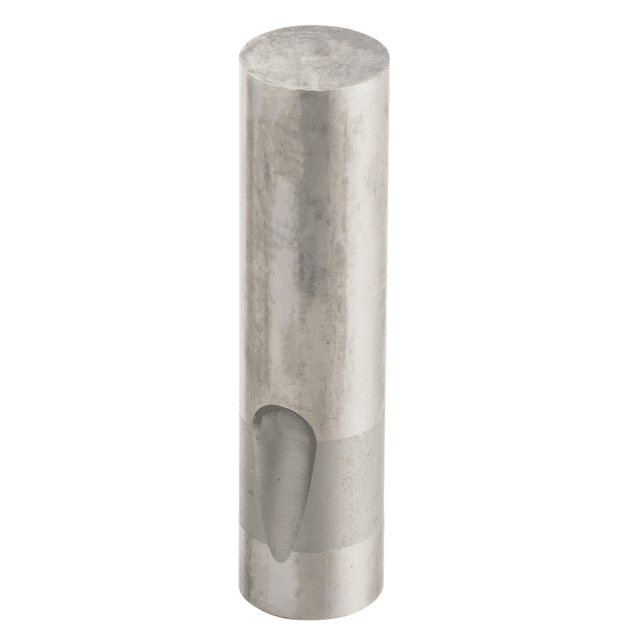

Les poinçons ball-lock sont disponibles pour des charges légères et des charges lourdes avec ou sans éjecteur*. Ils permettent le démontage facile et rapide du poinçon sans toucher au porte-poinçon grâce à une fixation par bille réduisant ainsi le temps d'arrêt.

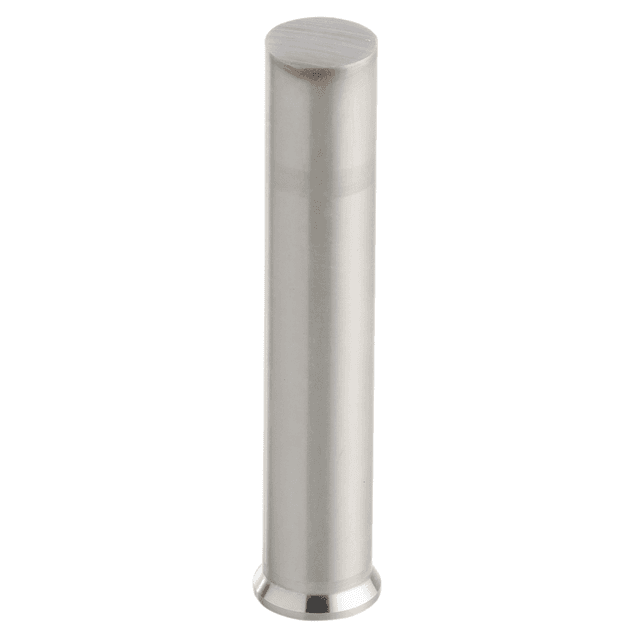

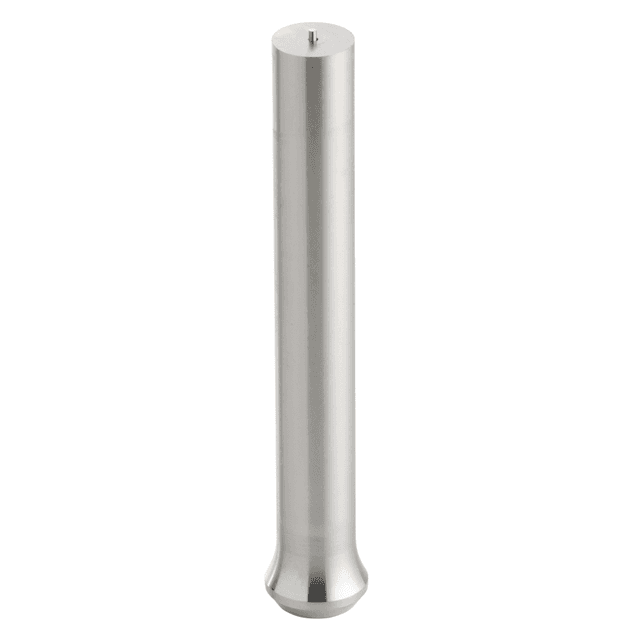

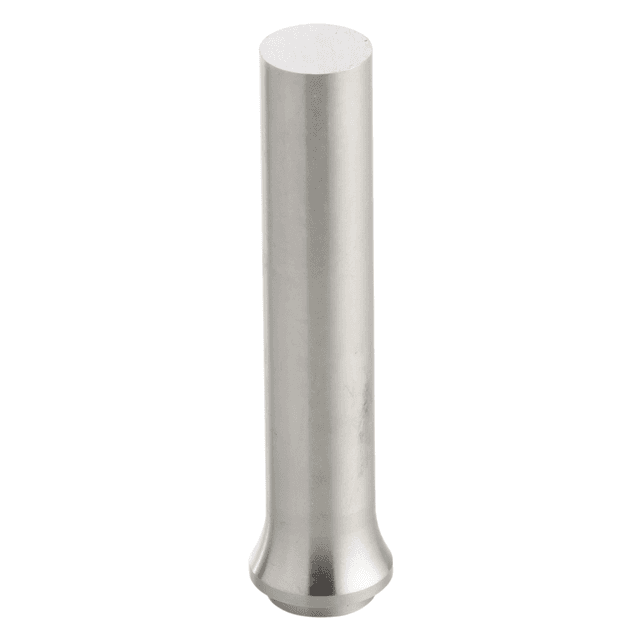

Poinçons tête Évasée :

Les poinçons tête évasée sont disponibles en stock avec ou sans éjecteur*. Ils permettent une meilleure répartition de l'onde de choc garantissant une résistance de la tête même dans des conditions d'utilisation extrêmes.

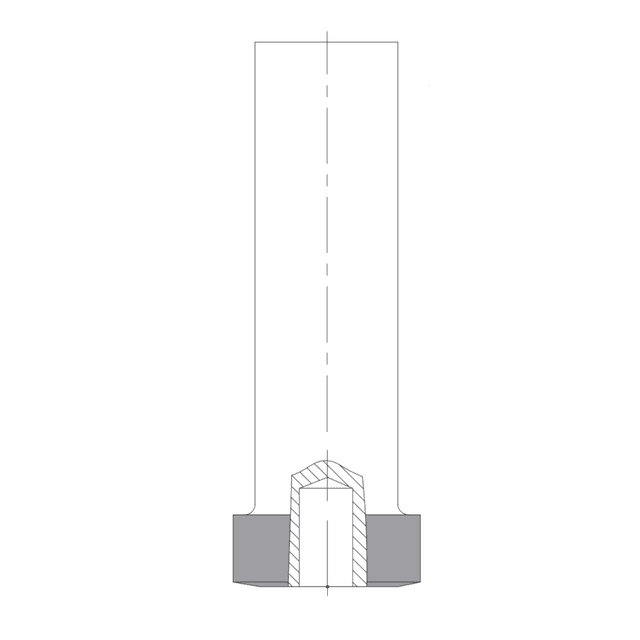

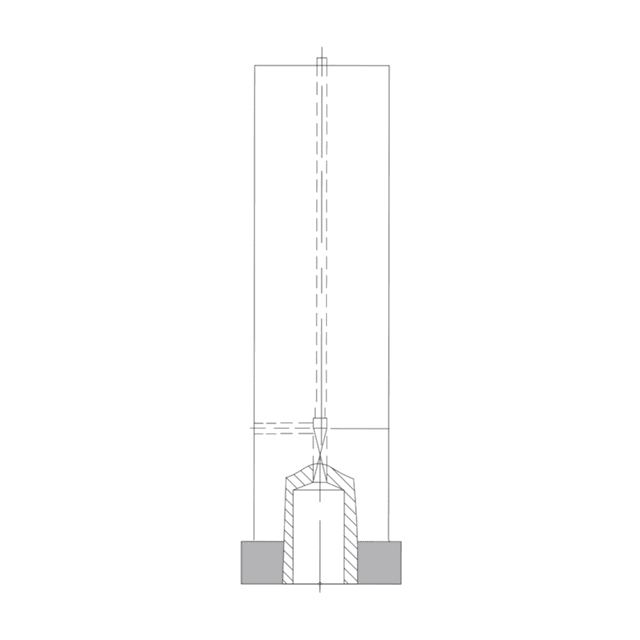

*L'éjecteur permet l'évacuation du déchet

Tous nos poinçons peuvent être revêtus afin de les adapter à vos besoins.

Nos poinçons sont disponibles dans plusieurs nuances de matière, chacune ayant des propriétés différentes :

Matière A Z160CDV12 : A 12 % de chrome Acier Fortement allié
Dureté élevée : 58 - 62 HRc
Utilisée pour des tôles fines et dureté faible à moyenne.
Attention, pour réaliser un revêtement, il faudra procéder à un revenu supplémentaire.

Matière B Acier rapide HSS : Z90WDCV
Dureté élevée : 60 - 64 HRc
Utilisée pour des tôles dures (Inox / HLE...)

Matière C le Carbure
Matériaux le plus dur que nous pouvons proposer. Très cassant. Cette matière est utilisée pour des applications à hautes cadences et des découpes à plats uniquement (pas compatible avec des efforts latéraux).

Matière E ASP 23
Dureté élevée : 62 - 66 HRc
Acier rapide Fritté (technologie des poudres). Moins fragile, résiliant à la casse. Très bonne résistance à compression.

Matière K X110 CrMoV8 - T6
Dureté élevée : 61 - 63 HRc
Permet d'avoir la dureté de la matière B et la résilience de la matière A. Cette matière a donc un très bon compromis au niveau technique.

Matière S M4/1.3351/HS 6.5.4
Dureté élevée : 62 - 66 HRc

Si vous avez un besoin dans une matière spécifique, indiquez-le-nous et nous étudierons la faisabilité.

Les poinçons sont caractérisés par les dimensions suivantes :

Diamètre de corps (D)

Longueur totale (L)

Longueur de travail (L2)

Cote de forme : P et W pour dimensions de la forme.

L'orientation de la forme (les poinçons de formes sont orientés grâce à un plat d'orientation).

Toutes ces dimensions doivent être précisées lors de vos demandes de prix.

En tant que fabricant et expert, nous réalisons également tous vos poinçons de découpe spéciaux, suivant plans qui complètent notre gamme de poinçons de découpe standard catalogue qui sont eux gérés stockés et donc immédiatement livrables. Pour cela, il suffit de nous transmettre votre plan par mail et notre équipe commerciale et technique traitera votre demande dans les 48h. Nous sommes spécialistes du poinçons de découpe spécial, depuis bientôt 65 ans, ainsi nous saurons répondre à vos besoins avec efficacité et technicité.
