Poinçon ball-lock extrémité large charge légère PB-BJNB / PB-BJN_

Poinçon ball-lock extrémité large charge légère PB-BJNB / PB-BJN_

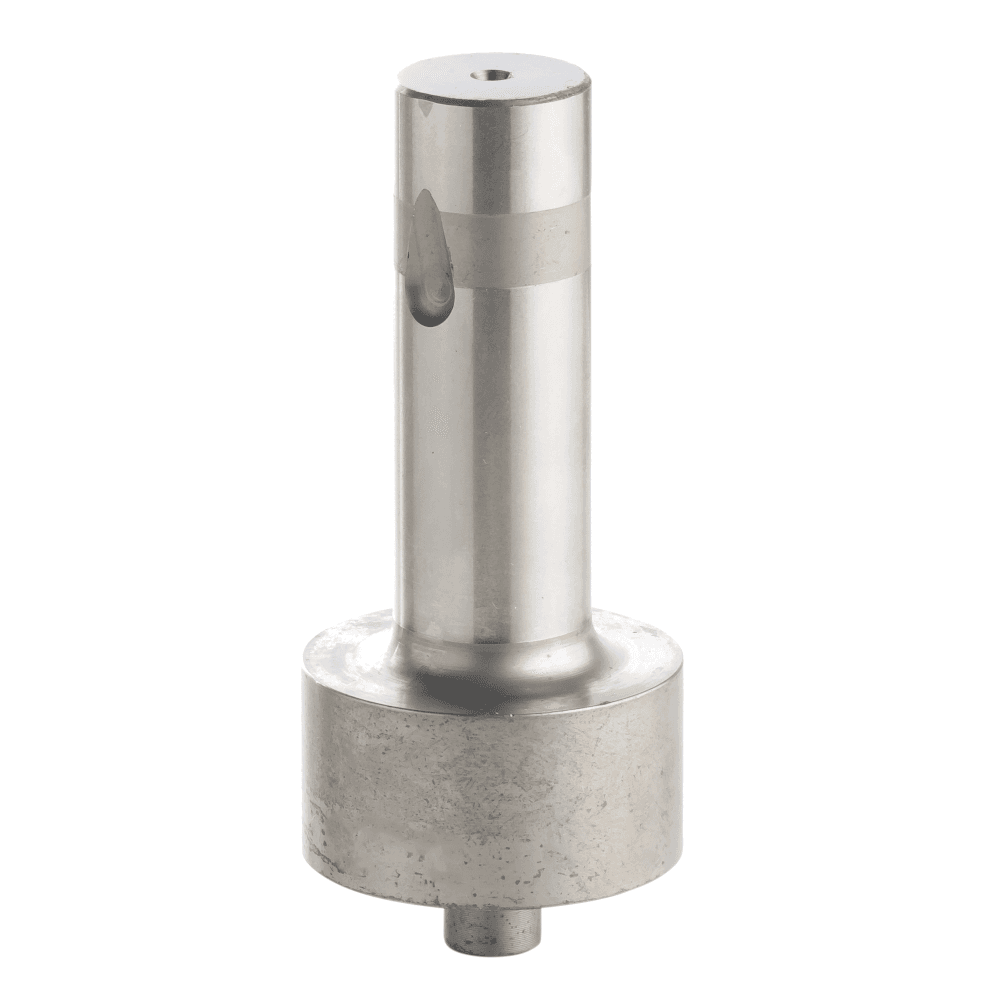

Le poinçon de découpe POrter Besson, ball-lock avec extrémité large pour charge légère PB-BJNB / PB-BJN_ est fixée par une bille dans l'outil permettant un démontage rapide. Son extrémité large permet d'avoir un diamètre de corps inférieur au diamètre de la partie travaillante. Le poinçon de découpe Porter Besson ball-lock monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe du fabricant Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 10071 / NF E63-102

Dimensions :

  • Diamètre : de 10mm à 40mm
  • Longueur de 71mm à 80mm

Fixation par bille Ø8mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A :

Corps 58 - 62 HRc

  • Matière B :

Corps 60 - 64 HRc

Avantages :

  • La gamme ball-lock permet un démontage rapide du poinçon sans avoir à toucher au porte poinçon. Le démontage se fait via un outil pousse bille réduisant le temps d'arrêt des outils.
  • Permet la découpe de formes de grandes tailles toute en ayant un encombrement réduit.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps g5
  • Tolérance sur la longueur +1/0
  • Tolérance de forme ± 0,01

Conception :

  • La fixation ball-lock est fabriquée par usinage.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon est à monté dans un porte poinçon Ball-lock.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-BJNL-16-71-20-P12.5-W8-R2T0-TIN

Données Techniques

Modèle 3D

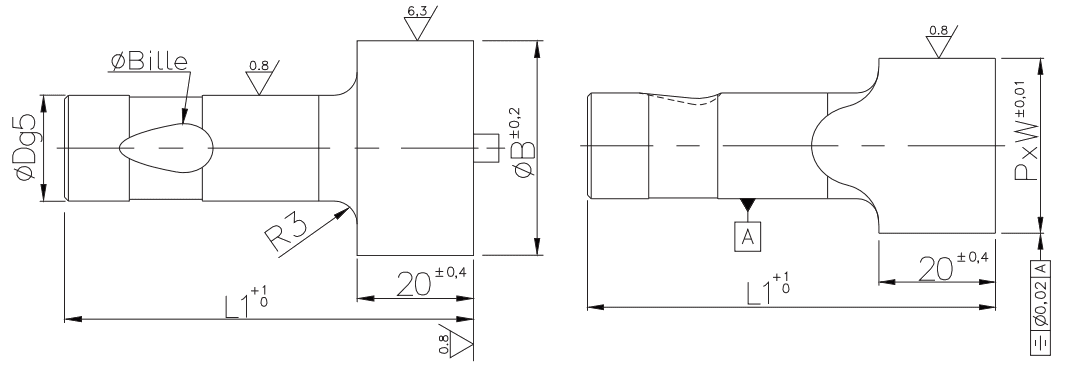

Schéma

L : Longueur du poinçon

Dg5 : Diamètre corps tolérance g5

L2 : Longueur partie travaillante pour poinçons de forme

Ø Bille = 8mm

P x W : Dimensions forme

Schéma PB-BJNB
