Poinçon ball-lock sans éjecteur charge légère P_-BLNB / P_-BLN_

Poinçon ball-lock sans éjecteur charge légère P_-BLNB / P_-BLN_

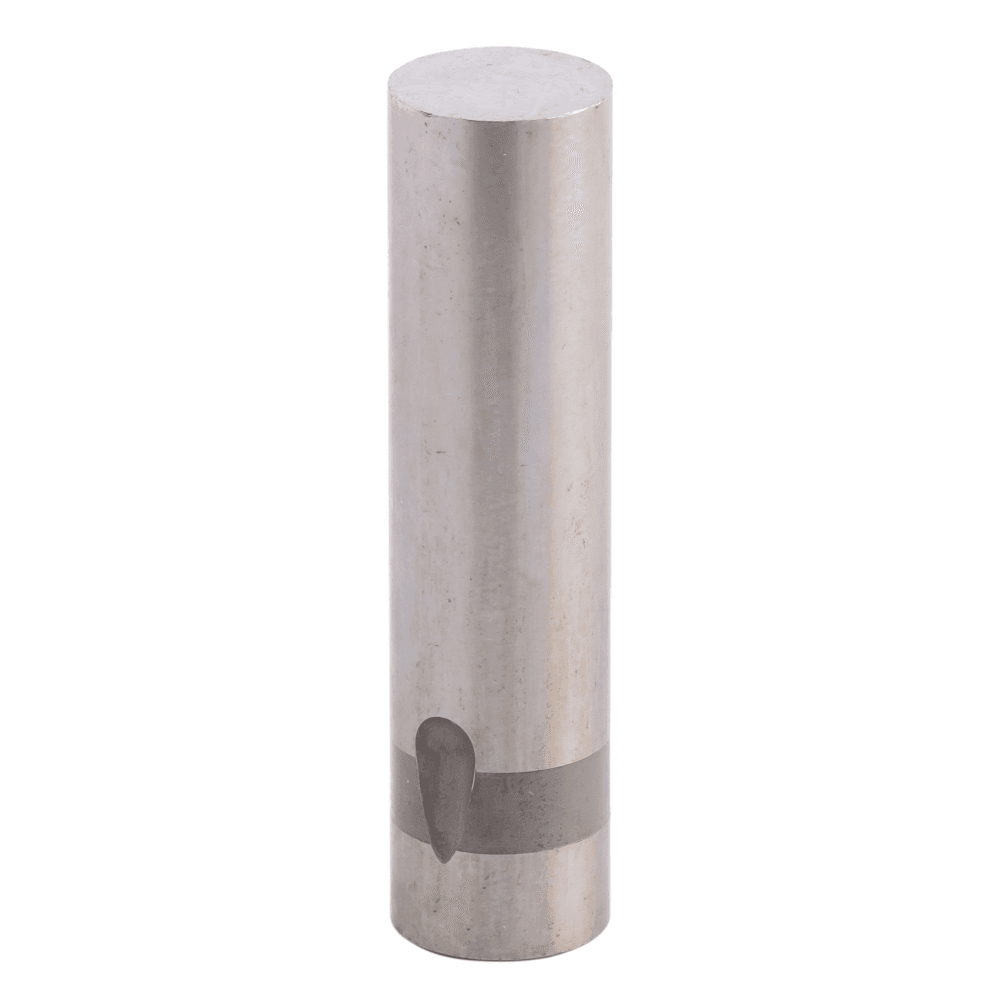

Le poinçon de découpe, Porter Besson, ball-lock PB-BLNB / P_-BLN_ est fixé par une bille dans l'outil permettant un démontage rapide. Le poinçon ball-lock monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 10071 / NF E63-102

Dimensions :

  • Diamètre : de 10mm à 25mm
  • Longueur de 71mm à 125mm

Fixation par bille Ø8mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A :

Corps 58 - 62 HRc

  • Matière B :

Corps 60 - 64 HRc

Avantages :

  • La gamme ball-lock permet un démontage rapide du poinçon sans avoir à toucher au porte poinçon. Le démontage se fait via un outil pousse bille réduisant le temps d'arrêt des outils.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps g5
  • Tolérance sur la longueur +1/0
  • Tolérance de forme ± 0,01

Conception :

  • La fixation ball-lock est fabriquée par usinage.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon est à monté dans un porte poinçon Ball-lock.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec la matrice
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-BLNL-16-71-20-P12.5-W8-R2T0-TIN

Données Techniques

Modèle 3D

Schéma

L : Longueur du poinçon

Dg6 : Diamètre corps tolérance g6

L2 : Longueur partie travaillante pour poinçons de forme

P x W : Dimensions forme

Schéma PB-BLNB

Catalogue

Téléchargez le catalogue complet

FAQ

Description détaillée

Depuis 1960, la marque déposée Porter Besson, c'est imposée et est devenue synonyme d'expertise dans la conception et la fabrication de poinçons de découpe de son standard catalogue et de poinçons de découpe spéciaux, sur mesure, selon plans et spécifications des clients.


Depuis 2022, la marque déposée Porter Besson est la propriété de la Scop-AMDL


Pour tous vos besoins de poinçons de découpe, qu'il s'agisse :


- de poinçons de découpe standard catalogue Porter Besson,


- d'adaptations sur la base d'un poinçon de découpe standard catalogue Porter Besson,


- de la fabrication de poinçons de découpe spéciaux, selon vos plans, cahiers des charges et spécifications,


- de la recherche de solutions pour améliorer un poinçon de découpe pour l'adapter à vos conditions spécifiques d'utilisation,


le savoir faire et l'expertise de notre équipe commerciale et de nos hommes produits et à votre disposition.
