Poinçon ball-lock sans éjecteur charge lourde P_-BHNB / P_-BHN_

Poinçon ball-lock sans éjecteur charge lourde P_-BHNB / P_-BHN_

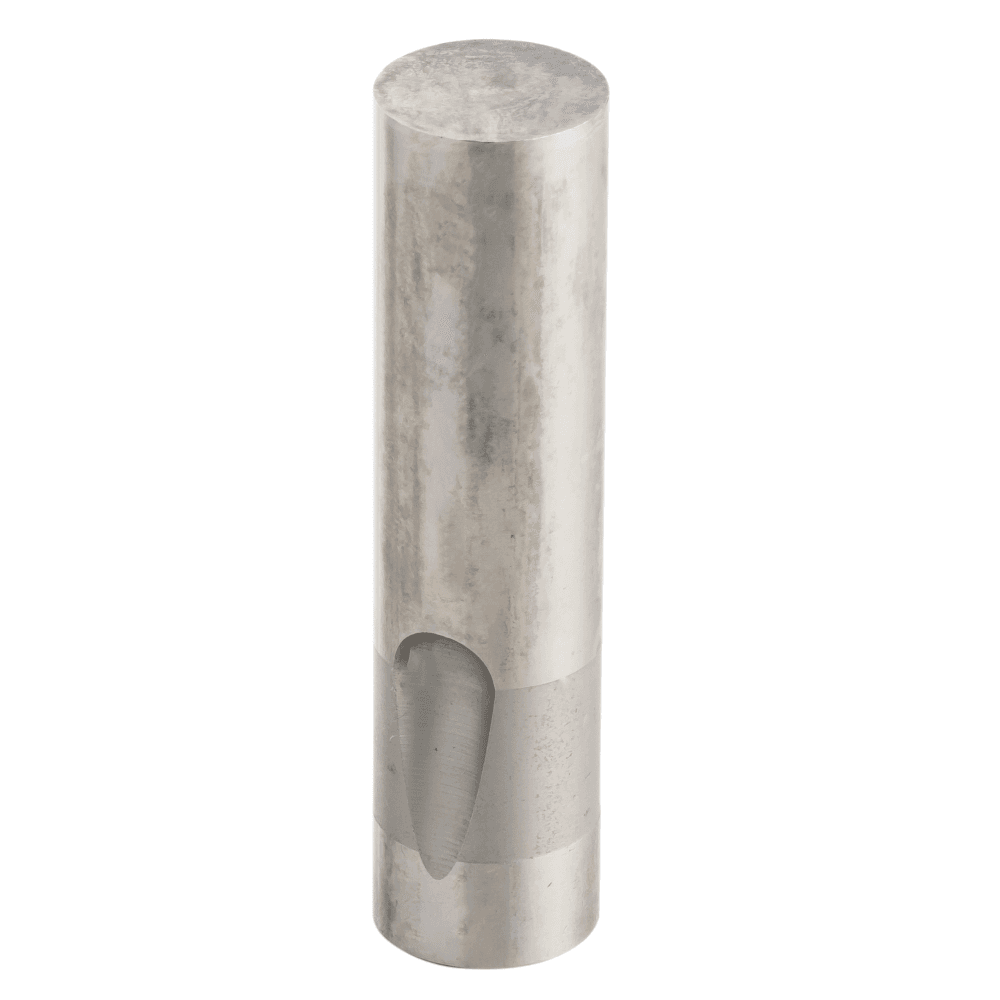

Le poinçon de découpe Porter Besson, ball-lock pour charge lourde P_-BHNB / P_-BHN_ est fixée par une bille dans l'outil permettant un démontage rapide. Son diamètre de bille de 10/12mm permet de résister aux charge lourdes. Le poinçon de découpe Porter Besson, ball-lock monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe du fabricant Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 10071 / NF E63-102

Dimensions :

  • Diamètre : de 10mm à 40mm
  • Longueur de 71mm à 125mm

Fixation par bille Ø10 - 12mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté : Corps 60 - 64 HRc

Avantages :

  • La gamme ball-lock permet un démontage rapide du poinçon sans avoir à toucher au porte poinçon. Le démontage se fait via un outil pousse bille réduisant le temps d'arrêt des outils.
  • La gamme charge lourde peux résister à des efforts importants d'arrachement et de dévetissage.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps g5
  • Tolérance sur la longueur +1/0
  • Tolérance de forme ± 0,01

Conception :

  • La fixation ball-lock est fabriquée par usinage.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon est à monté dans un porte poinçon Ball-lock.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-BHNL-16-71-20-P12.5-W8-R2T0-TIN

Données Techniques

Modèle 3D

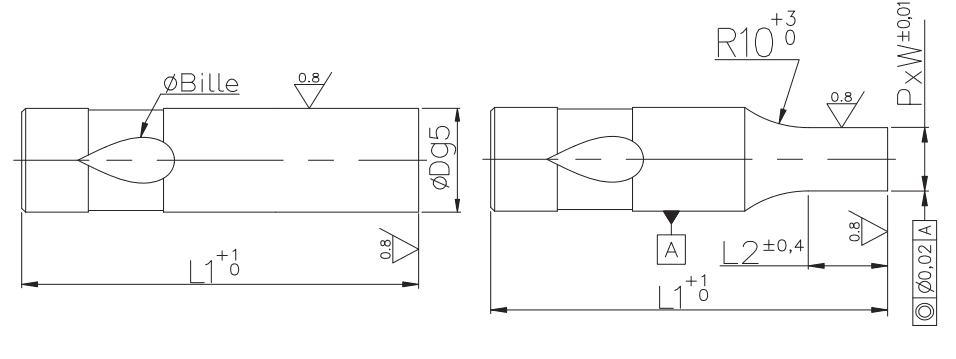

Schéma

L : Longueur du poinçon

Dg5 : Diamètre corps tolérance g5

L2 : Longueur partie travaillante pour poinçons de forme

P x W : Dimensions forme

Schéma PB-BLNB
