Poinçon tête conique 30° avec éjecteur PB-TTEB / P_-TTE_

Poinçon tête conique 30° avec éjecteur PB-TTEB / P_-TTE_

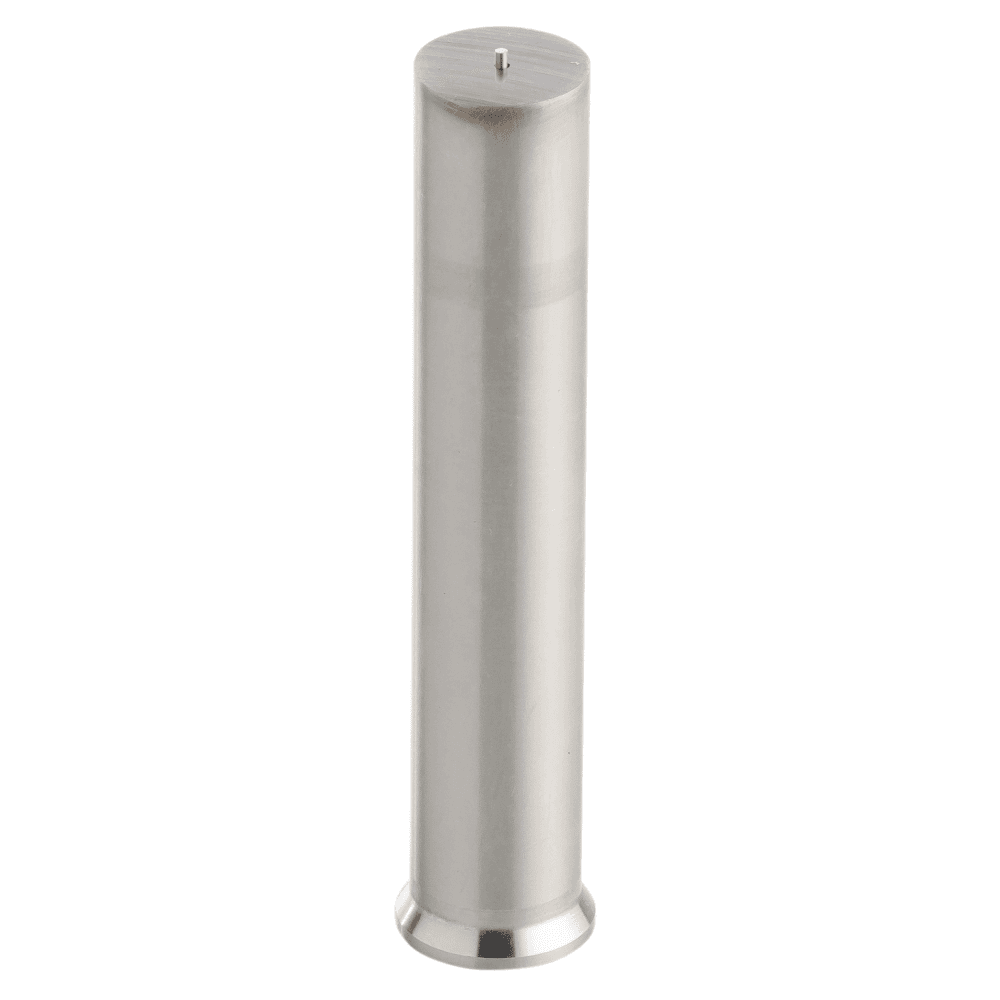

Le poinçon de découpe, Porter Besson, à tête conique 30° PB-TTEB / P_-TTE_ permet d'avoir un faible encombrement dans l'outil. L'éjecteur permet l'expulsion de la dépouille. Le poinçon de découpe, Porter Besson, a tête conique monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe, Porter Besson, sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Dimensions :

  • Diamètre : de 6mm à 16mm
  • Longueur de 100mm à 120mm

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Tête 47 -57 HRc
  • Corps 60 - 64 HRc

Avantages :

  • Faible encombrement de la tête. Idéal pour les applications de tôles perforées.
  • L'ejecteur permet l'éjection du déchet lors des découpes.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps h6
  • Tolérance sur la longueur +0,5
  • Tolérance de forme ± 0,01
  • Tolérance diamètre de tête 0/-0,3

Conception :

  • La tête conique est fabriquée par usinage.
  • Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon est à monté directement dans la semelle de l'outil.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-TTEL-16-71-7-P12.5-W8-R2T0-TIN

Données Techniques

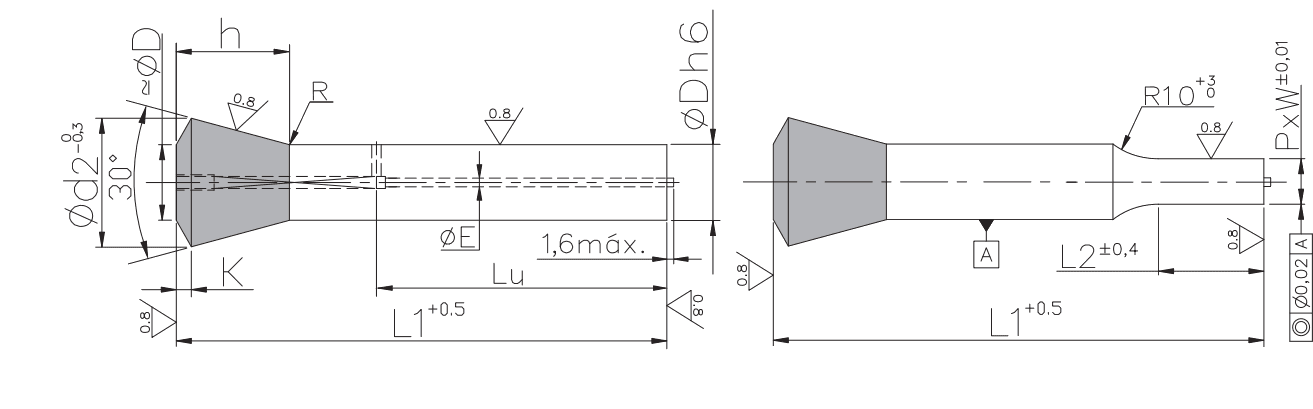

Schéma

L : Longueur du poinçon

Dh6 : Diamètre corps tolérance h6

d2 : Diamètre tête conique

L2 : Longueur partie travaillante pour poinçons de forme

Lu : Longueur utile

E : Diamètre éjecteur

P x W : Dimensions forme

Schéma PB-TTEb

Catalogue

Téléchargez le catalogue complet
