Poinçon tête conique 60° avec éjecteur P_-TFEB / P_-TFE_
Le poinçon de découpe à tête conique 60° P_-TFE permet d'avoir un encombrement minimal dans l'outil. L'éjecteur permet l'expulsion de la dépouille. Le poinçon a tête conique monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fpa-tfeb.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Fpoincons-et-matrices.png&w=3840&q=75)
Caractéristiques
Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90
Normes : ISO 6752 / NF E63-109 / DIN 9861D
Dimensions :
- Diamètre : de 8mm à 16mm
- Longueur de 71mm à 100mm
Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.
Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.
Autres revêtements sur demande.
Dureté :
- Tête 47 -57 HRc
- Corps 60 - 64 HRc
Avantages :
- Faible encombrement de la tête. Idéal pour les applications de tôles perforées.
- L'ejecteur permet l'éjection du déchet lors des découpes.
- Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.
Tolérances :
- Tolérance de corps h6
- Tolérance sur la longueur +0,5
- Tolérance de forme ± 0,01
Conception :
- La tête conique est fabriquée par usinage.
- Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.
- Le corps et les formes sont rectifiées avec une grande précision.
Application cible :
Idéal pour les outils de presse ou les moules d'injection.
Recommandation d'utilisation :
- Montage : Le poinçon est à monté directement dans la semelle de l'outil.
- Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).
Recommandation d'entretien :
- Nettoyage régulier
- Inspection régulière
- Vérification de l'alignement avec le poinçon
- Lubrification régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Les dimensions souhaitée
- La forme souhaitée ( sauf ébauches)
- Les dimensions de la forme (sauf pour les ébauches)
- Le revêtement souhaitée
- L'orientation de la forme
- Les altérations standards
Exemple : PB-TFEL-16-71-7-P12.5-W8-R2T0-TIN
Données Techniques

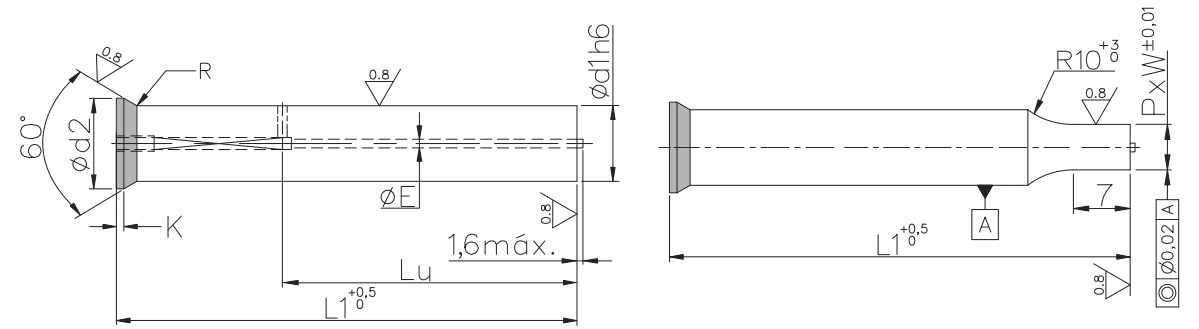

Schéma
L : Longueur du poinçon
Dh6 : Diamètre corps tolérance h6
d2 : Diamètre tête conique
L2 : Longueur partie travaillante pour poinçons de forme
Lu : Longueur utile
E : Diamètre éjecteur
P x W : Dimensions forme
