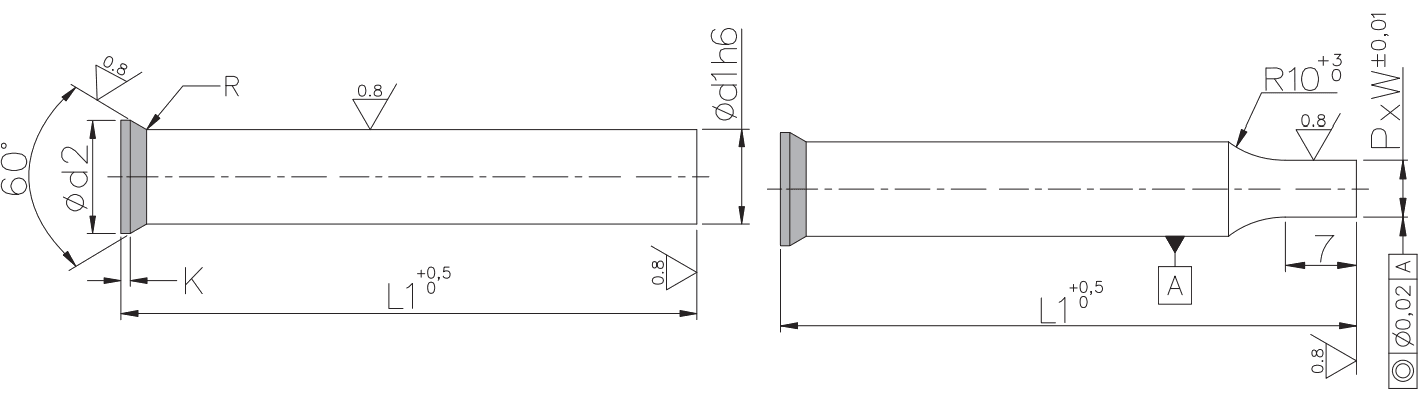

Poinçon tête conique 60° sans éjecteur P_-TFNB / P_-TFN_

Matières :

• Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
• Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 6752 / NF E63-109 / DIN 9861D

Dimensions :

• Diamètre : de 0.5mm à 16mm
• Longueur de 71mm à 100mm

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

• Matière A :

Tête 40 -50 HRc

Corps 58 - 62 HRc

• Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

Avantages :

• Faible encombrement de la tête. Idéal pour les applications de tôles perforées.
• Diamètre disponibles par 0.1mm.
• Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

• Tolérance de corps h6
• Tolérance sur la longueur +0,5
• Tolérance de forme ± 0,01

Conception :

• La tête conique est fabriquée par usinage.
• Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

• Montage : Le poinçon est à monté directement dans la semelle de l'outil.
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

1. Les dimensions souhaitée
2. La forme souhaitée ( sauf ébauches)
3. Les dimensions de la forme (sauf pour les ébauches)
4. Le revêtement souhaitée
5. L'orientation de la forme
6. Les altérations standards

Exemple : PB-RFNL-16-71-7-P12.5-W8-R2T0-TIN
