Poinçon tête cylindrique centrage par goupille avec éjecteur PB-PPFB / PB-PPF_

Poinçon tête cylindrique centrage par goupille avec éjecteur PB-PPFB / PB-PPF_

Le poinçon de découpe Porter Besson, à tête cylindrique centrage par goupille sans éjecteur P_-PPF est serré et centré sur la plaque porte poinçons. Le poinçon, Porter Besson, centrage par goupille monté dans un outil permet la coupe, le pliage ou le formage de tôles. L'éjecteur permet l'expulsion de la dépouille. Les poinçons de découpe du fabricant Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Dimensions :

  • Diamètre : de 10mm à 40mm
  • Longueur de 71mm à 120mm

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Tête 47 -57 HRc
  • Corps 60 - 64 HRc

Avantages :

  • Le centrage par goupille permet d'assurer une meilleure précision dans la localisation du poinçon et permet d'enlever le jeu avec un serrage direct.
  • L'éjecteur permet l'éjection du déchet lors des découpes.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +1/0
  • Tolérance épaisseur tête cylindrique +0,1/0
  • Tolérance diamètre tête cylindrique 0/-0,25
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête cylindrique est à fixer dans la plaque porte poinçons directement.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-PPFL-16-71-20-P12.5-W8-R2T0-TIN

Données Techniques

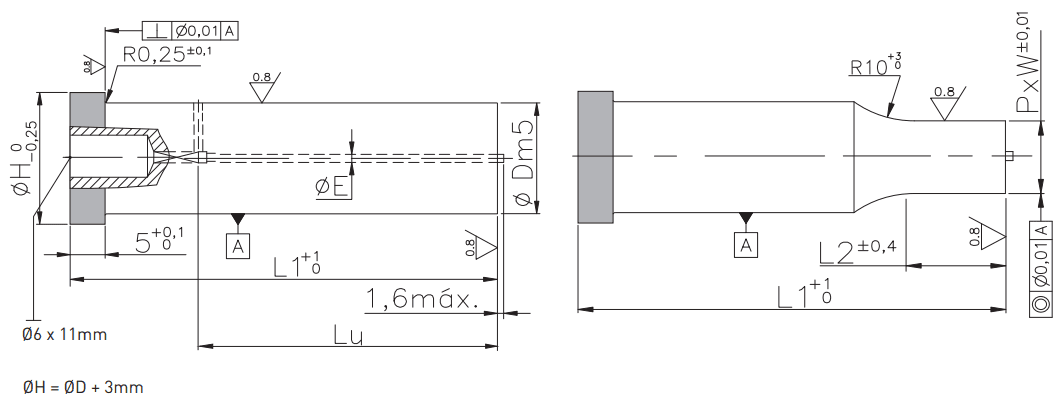

Schéma

L : Longueur du poinçon

Dm5 : Diamètre corps tolérance m5

L2 : Longueur partie travaillante pour poinçons de forme

ØH : Diamètre tête cylindrique

ØE : Diamètre éjecteur

Lu : Longueur utile

P x W : Dimensions forme

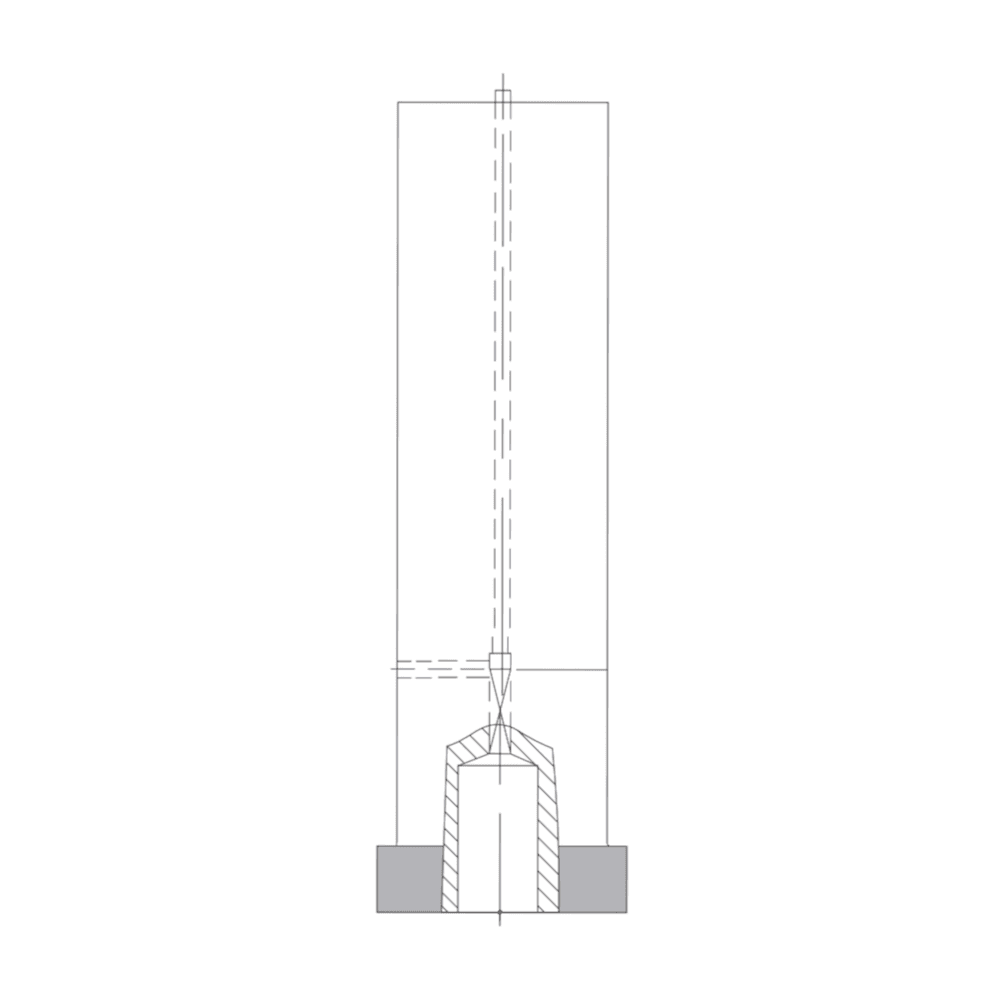

Schéma PB-PPFB
