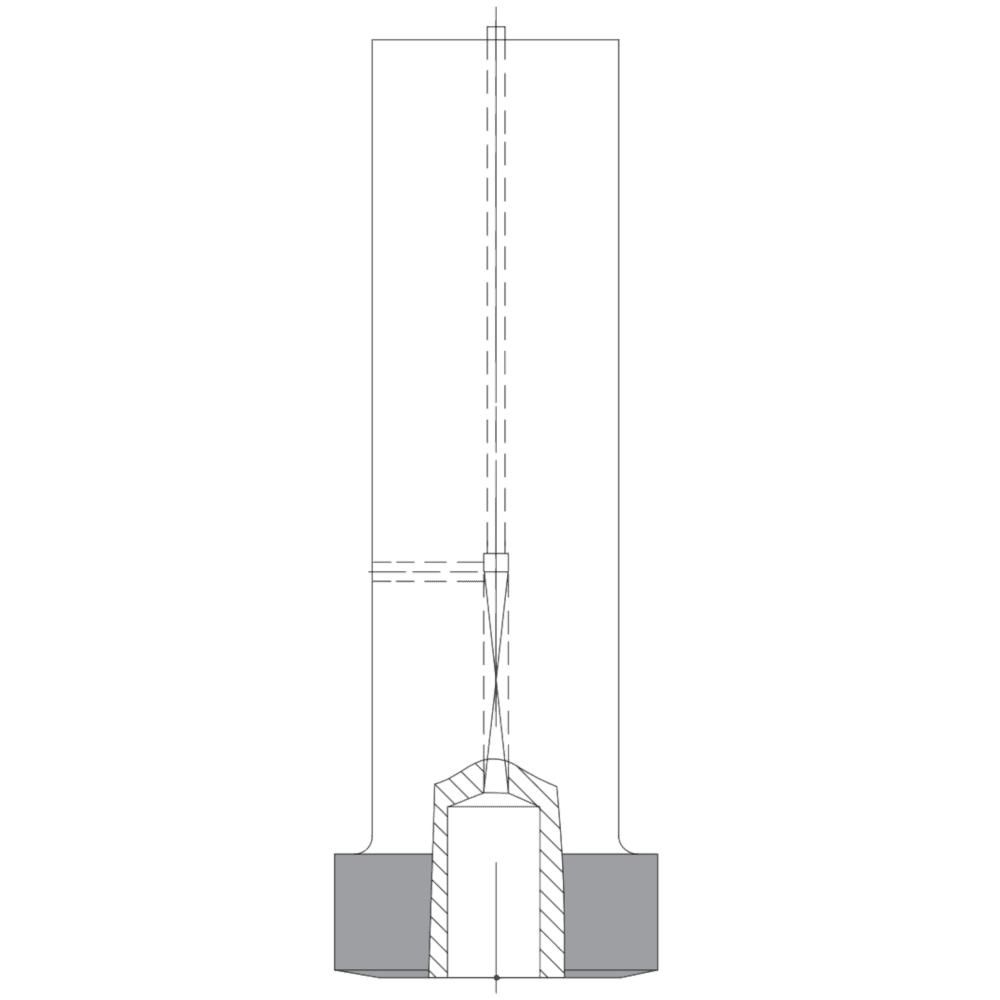

Poinçon tête cylindrique centrage par goupille charge lourde avec éjecteur P_-PTFB / P_-PTF_

Matières :

• Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90
• Matière S : M4 / 1.3351 / HS 6.5.4

Dimensions :

• Diamètre : de 8mm à 32mm
• Longueur de 71mm à 100mm

Tête cylindrique d'épaisseur 8mm percée.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

• Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

• Matière S :

Tête 47 -57 HRc

Corps 62 - 66 HRc

Avantages :

• Le centrage par goupille permet d'assurer une meilleure précision dans la localisation du poinçon et permet d'enlever le jeu avec un serrage direct.
• L'éjecteur permet l'éjection du déchet lors des découpes.
• Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

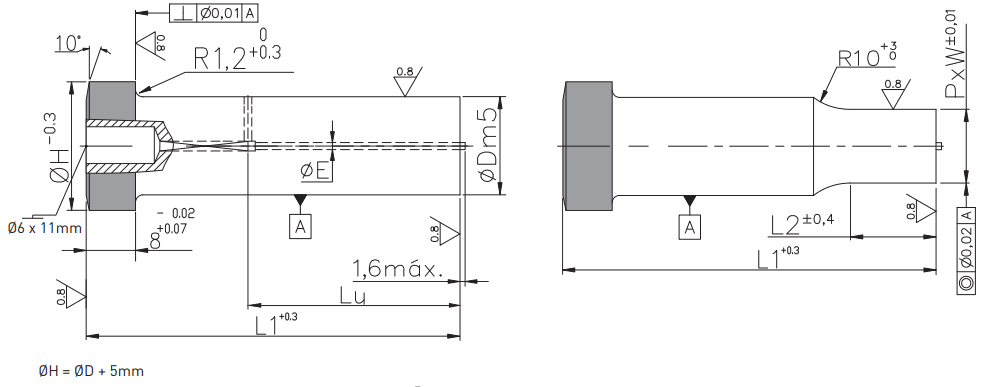

Tolérances :

• Tolérance de corps m5
• Tolérance sur la longueur +0,3
• Tolérance épaisseur tête cylindrique -0,02/+0,07
• Tolérance diamètre tête cylindrique -0,3
• Tolérance de forme ± 0,01

Conception :

• La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
• Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

• Montage : Le poinçon à tête cylindrique est à fixer dans la plaque porte poinçons directement.
• Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

• Nettoyage régulier
• Inspection régulière
• Vérification de l'alignement avec le poinçon
• Lubrification régulière

Pour commander il vous suffit de nous indiquer à partir du catalogue :

1. Les dimensions souhaitée
2. La forme souhaitée ( sauf ébauches)
3. Les dimensions de la forme (sauf pour les ébauches)
4. Le revêtement souhaitée
5. L'orientation de la forme
6. Les altérations standards

Exemple : PB-PTFL-16-71-20-P12.5-W8-R2T0-TIN
