Poinçon tête cylindrique centrage par goupille sans éjecteur P_-PPDB / P_-PPD_

Poinçon tête cylindrique centrage par goupille sans éjecteur P_-PPDB / P_-PPD_

Le poinçon de découpe Porter Besson, à tête cylindrique centrage par goupille sans éjecteur P_-PPDB / P_-PPD_ est serré et centré sur la plaque porte-poinçons. Le poinçon, Porter Besson, centrage par goupille monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe du fabricant Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90
  • Matière E : ASPP23 / 1.3395 / M32 / HS 6.5.3
  • Matière S : M4 / 1.3351 / HS 6.5.4

Dimensions :

  • Diamètre : de 10mm à 40mm
  • Longueur de 71mm à 120mm

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A :

Tête 40 -50 HRc

Corps 58 - 62 HRc

  • Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

  • Matière E :

Tête 47 -57 HRc

Corps 62 - 66 HRc

  • Matière S :

Tête 47 -57 HRc

Corps 62 - 66 HRc

Avantages :

  • Le centrage par goupille permet d'assurer une meilleure précision dans la localisation du poinçon et permet d'enlever le jeu avec un serrage direct.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +1/0
  • Tolérance épaisseur tête cylindrique +0,1/0
  • Tolérance diamètre tête cylindrique 0/-0,25
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête cylindrique est à fixer dans la plaque porte poinçons directement.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-PPDL-16-71-20-P12.5-W8-R2T0-TIN

Données Techniques

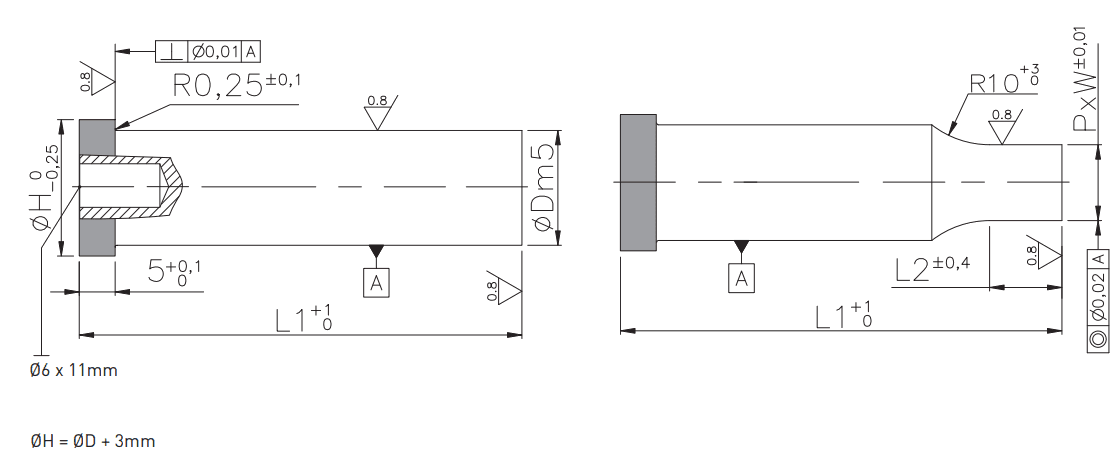

Schéma

L : Longueur du poinçon

Dm5 : Diamètre corps tolérance m5

H : Diamètre tête cylindrique

L2 : Longueur partie travaillante pour poinçons de forme

P x W : Dimensions forme

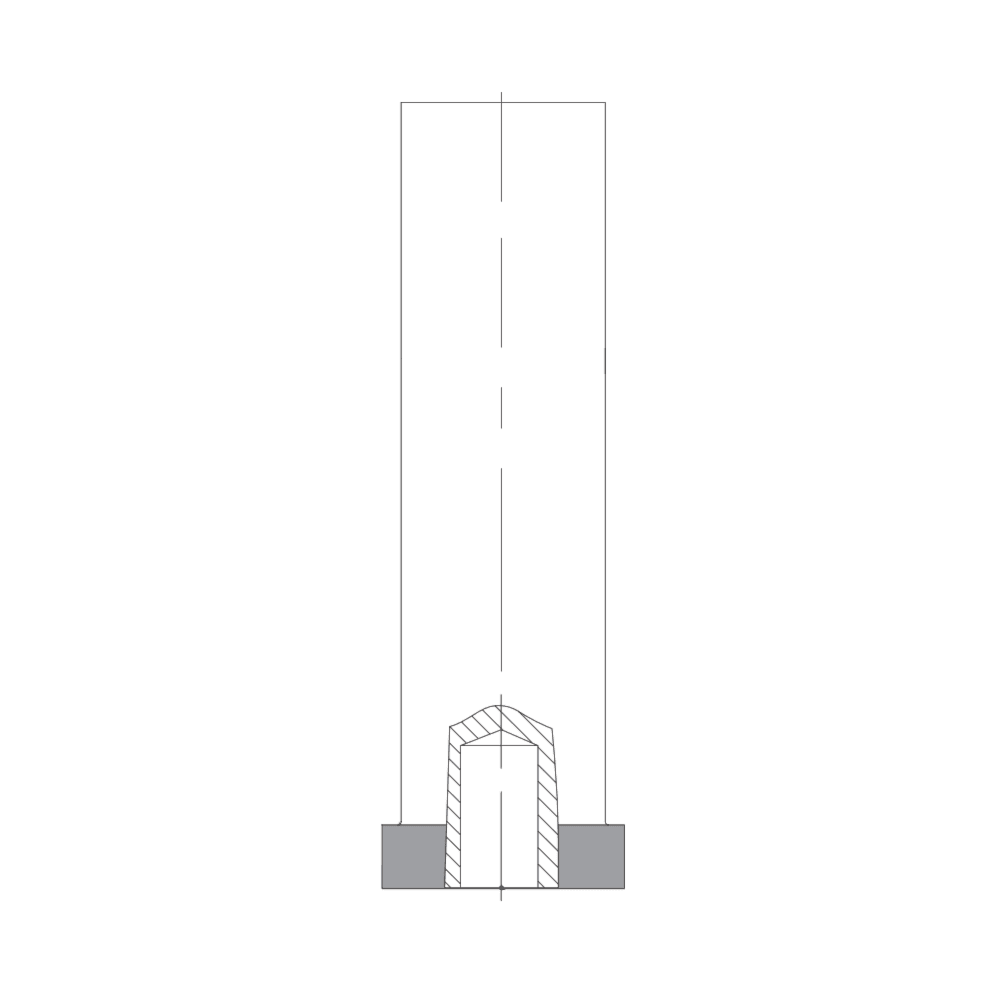

Schéma PB-PPDB
