Poinçon tête cylindrique charge lourde avec éjecteur P_-PTEB / PB-PTE_

Poinçon tête cylindrique charge lourde avec éjecteur P_-PTEB / PB-PTE_

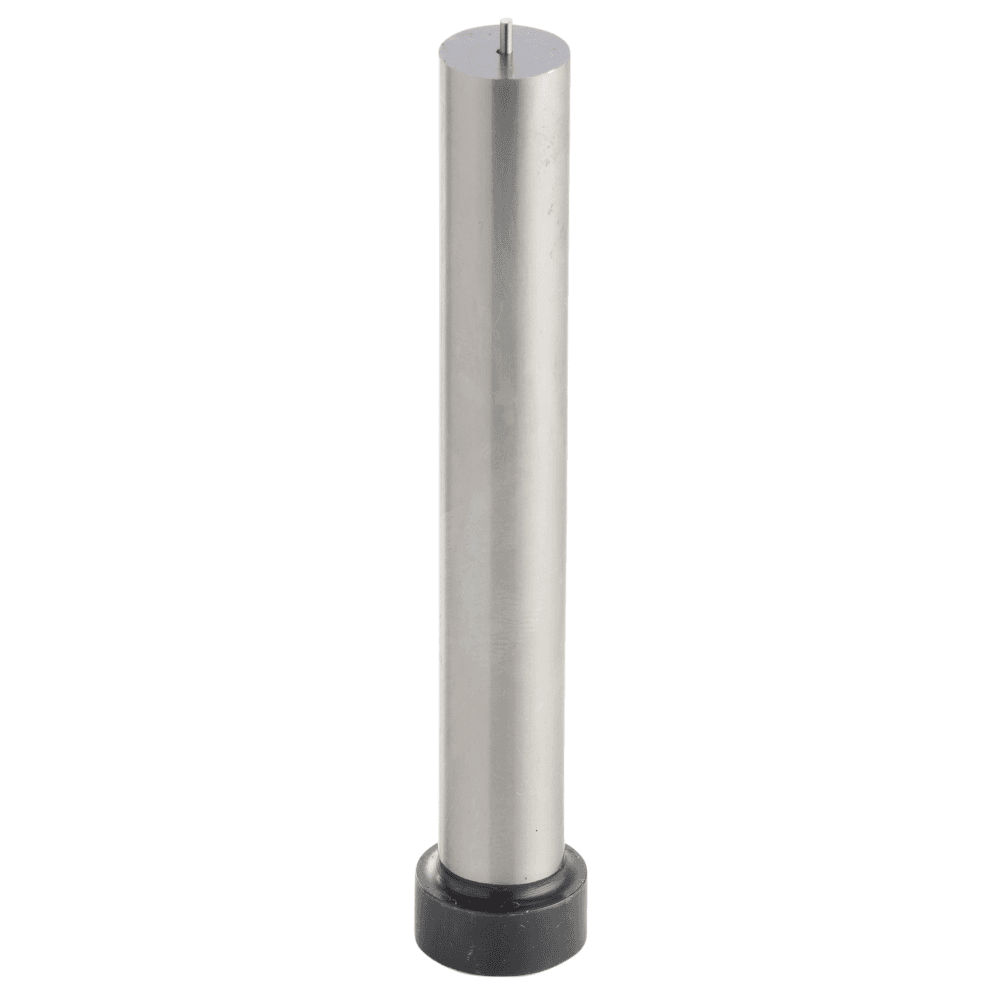

Le poinçon de découpe, Porter Besson à tête cylindrique pour charge lourde avec éjecteur P_-PTE possède une tête renforcée ce qui lui permet de résister aux charges élevées. L'éjecteur permet l'expulsion de la dépouille. Le poinçon de découpe Porter Besson à tête cylindrique pour charge lourde monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe, Porter Besson, sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90
  • Matière S : M4 / 1.3351 / HS 6.5.4

Dimensions :

  • Diamètre : de 8mm à 32mm
  • Longueur de 71mm à 100mm

Tête cylindrique d'épaisseur 8mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

  • Matière S :

Tête 47 -57 HRc

Corps 62 - 66 HRc

Avantages :

  • Implantation facile via lamage. Un chanfrein est réalisé au niveau de la tête garantissant le bon alignement perpendiculaire avec le porte-poinçon.
  • Plat d'orientation très précis.
  • L'éjecteur permet l'éjection du déchet lors des découpes. Il est très intéressant sur les applications de tôles fines.
  • La tête d'épaisseur 8mm permet au poinçon de résister aux charges élevées pour toutes vos applications demandant un effort important.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +0,3
  • Tolérance épaisseur tête cylindrique -0,02/+0,07
  • Tolérance diamètre tête cylindrique -0,3
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.
  • Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête cylindrique est à monter dans un porte-poinçon via un lamage.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-PTEL-25-71-20-P24-W12,5-R2T0-TIN

Données Techniques

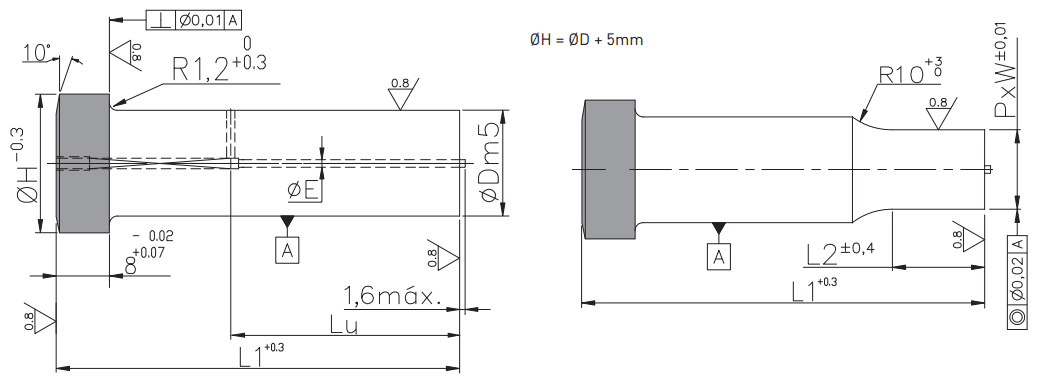

Schéma

L : Longueur du poinçon

Dm5 : Diamètre corps tolérance m5

H : Diamètre tête cylindrique

Lu : Longueur utile

L2 : Longueur partie travaillante pour poinçons de forme

ØE : Diamètre éjecteur

P x W : Dimensions forme

Schéma P_-PTEB
