Poinçon tête cylindrique ISO avec éjecteur PB-PPEB / PB-PPE_ - ISO 8020

Poinçon tête cylindrique ISO avec éjecteur PB-PPEB / PB-PPE_ - ISO 8020

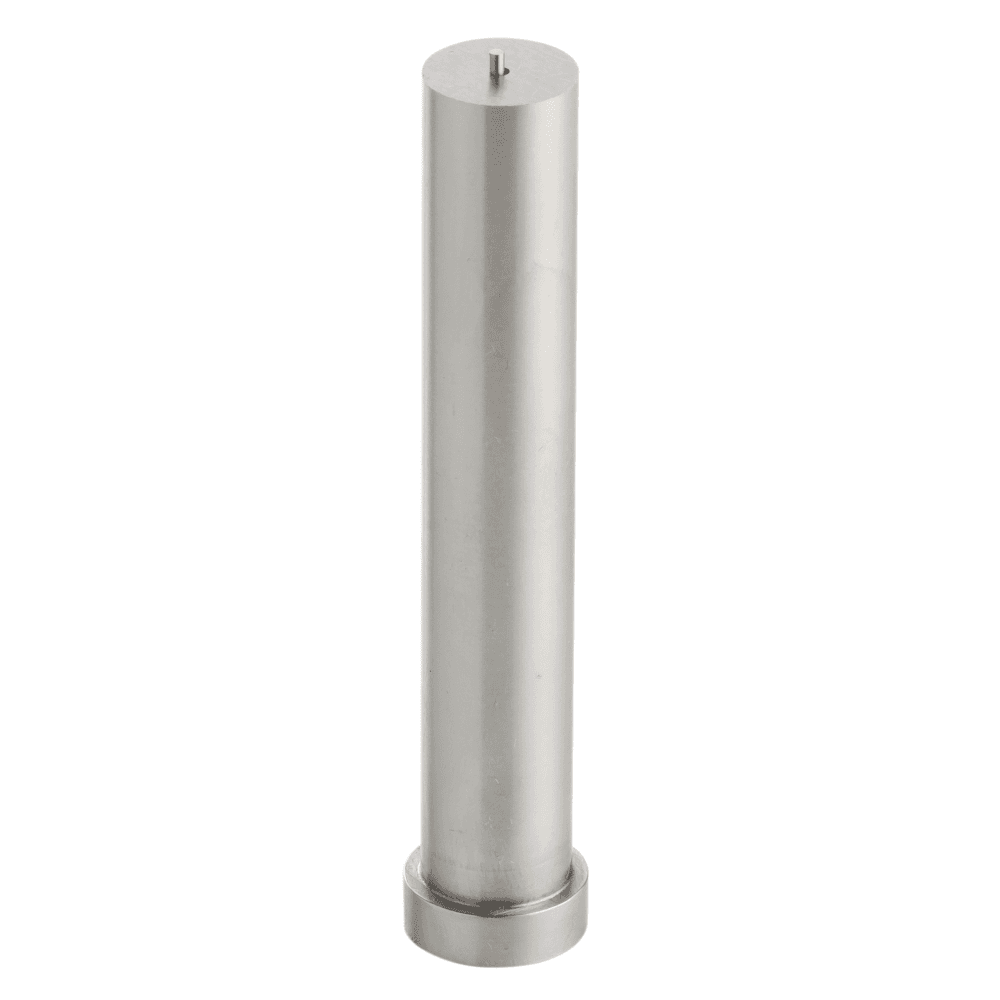

Le poinçon de découpe à tête cylindrique avec éjecteur P_-PPE assure une bonne résistance de tête ainsi qu'un montage simple. L'éjecteur permet l'expulsion de la dépouille. Le poinçon a tête cylindrique monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 8020 / NF E63-101

Dimensions :

  • Diamètre : de 5mm à 40mm
  • Longueur de 71mm à 120mm

Tête cylindrique d'épaisseur 5mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Tête 47-57 HRc
  • Corps 60-64 HRc

Avantages :


  • Implantation facile via lamage. Un chanfrein est réalisé au niveau de la tête garantissant le bon alignement perpendiculaire avec le porte-poinçon.
  • Plat d'orientation très précis.
  • L'éjecteur permet l'éjection du déchet lors des découpes. Il est très intéressant sur les applications de tôles fines.
  • La faible tolérance sur l'épaisseur de nos têtes cylindriques permet de réduire le battement et d'obtenir ainsi un jeu moindre et une meilleure résistance de tête.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +1/0
  • Tolérance épaisseur tête cylindrique +0,1/0
  • Tolérance diamètre tête cylindrique 0/-0,25
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête cylindrique est à monter dans un porte-poinçon via un lamage.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-PPEL-25-71-20-P24-W12,5-R2T0-TIN

Données Techniques

Modèle 3D

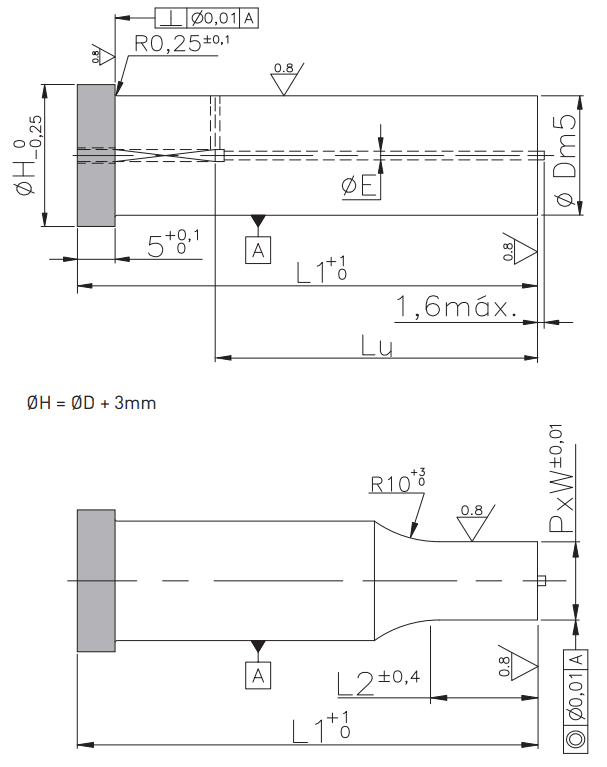

Schéma

L : Longueur du poinçon

Dm5 : Diamètre corps tolérance m5

H : Diamètre tête cylindrique

Lu : Longueur utile

L2 : Longueur partie travaillante pour poinçons de forme

P x W : Dimensions forme

Schéma PB-PPE_
