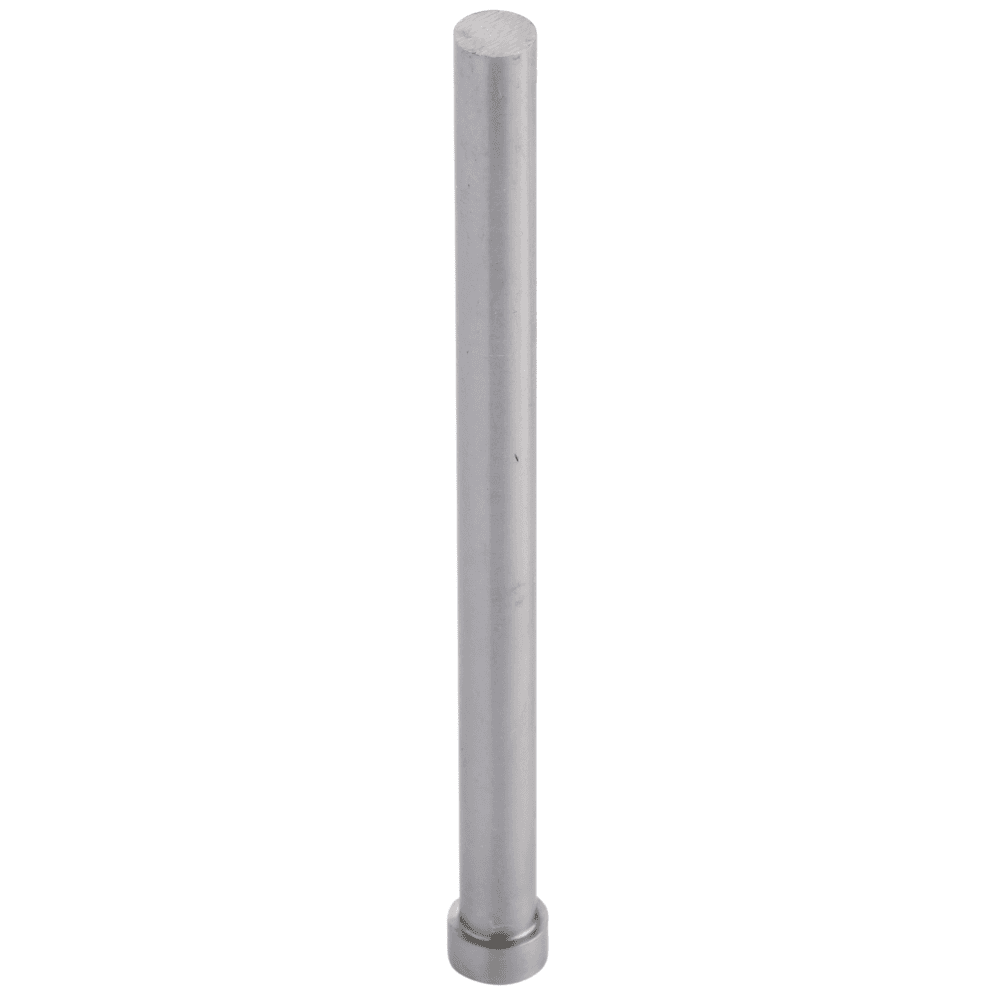

Poinçon tête cylindrique série micro P_-PSNB / P_-PSN_

Poinçon tête cylindrique série micro P_-PSNB / P_-PSN_

Le poinçon de découpe, Porter Besson, à tête cylindrique de la série micro P_-PSN possède tête réduite permettant de diminuer l'encombrement. Le poinçon de découpe, Porter Besson à tête cylindrique micro monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpes, Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Dimensions :

  • Diamètre : de 2mm à 6mm
  • Longueur de 71mm à 100mm

Tête cylindrique d'épaisseur 3mm.

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A :

Tête 40 -50 HRc

Corps 58 - 62 HRc

  • Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

Avantages :

  • Encombrement réduit parfait pour les outils de petites tailles. Peux également servir d'éjecteur faisant un bon compromis 2 en 1.
  • Implantation facile via lamage. Un chanfrein est réalisé au niveau de la tête garantissant le bon alignement perpendiculaire avec le porte-poinçon.
  • Plat d'orientation très précis.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +1
  • Tolérance épaisseur tête cylindrique +0,1/0
  • Tolérance diamètre tête cylindrique ±0,1
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.
  • Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête cylindrique micro est à monter dans un porte-poinçon via un lamage.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-PSNL-6-71-20-P5.2-W3.2-R2T0-TIN

Données Techniques

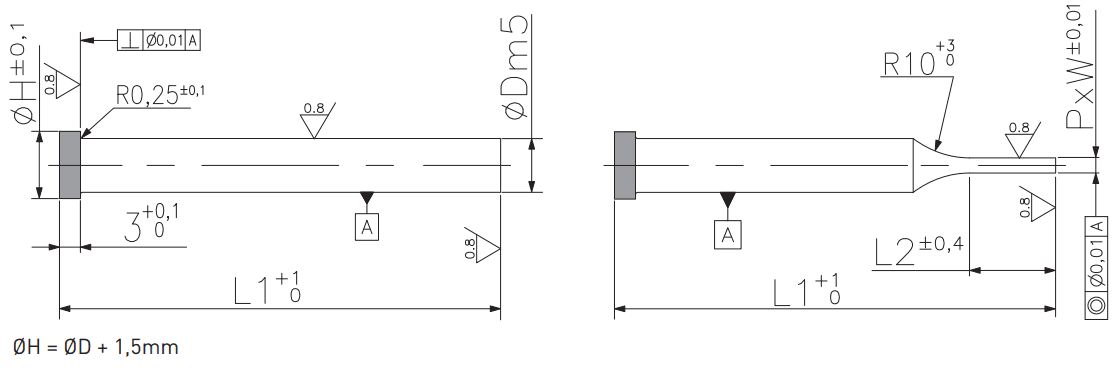

Schéma

L : Longueur du poinçon

Dm5 : Diamètre corps tolérance m5

H : Diamètre tête cylindrique

L2 : Longueur partie travaillante pour poinçons de forme

P x W : Dimensions forme

Schéma PB-PSNB
