Poinçon tête évasée avec éjecteur PB-RFEB / PB-RFE_

Poinçon tête évasée avec éjecteur PB-RFEB / PB-RFE_

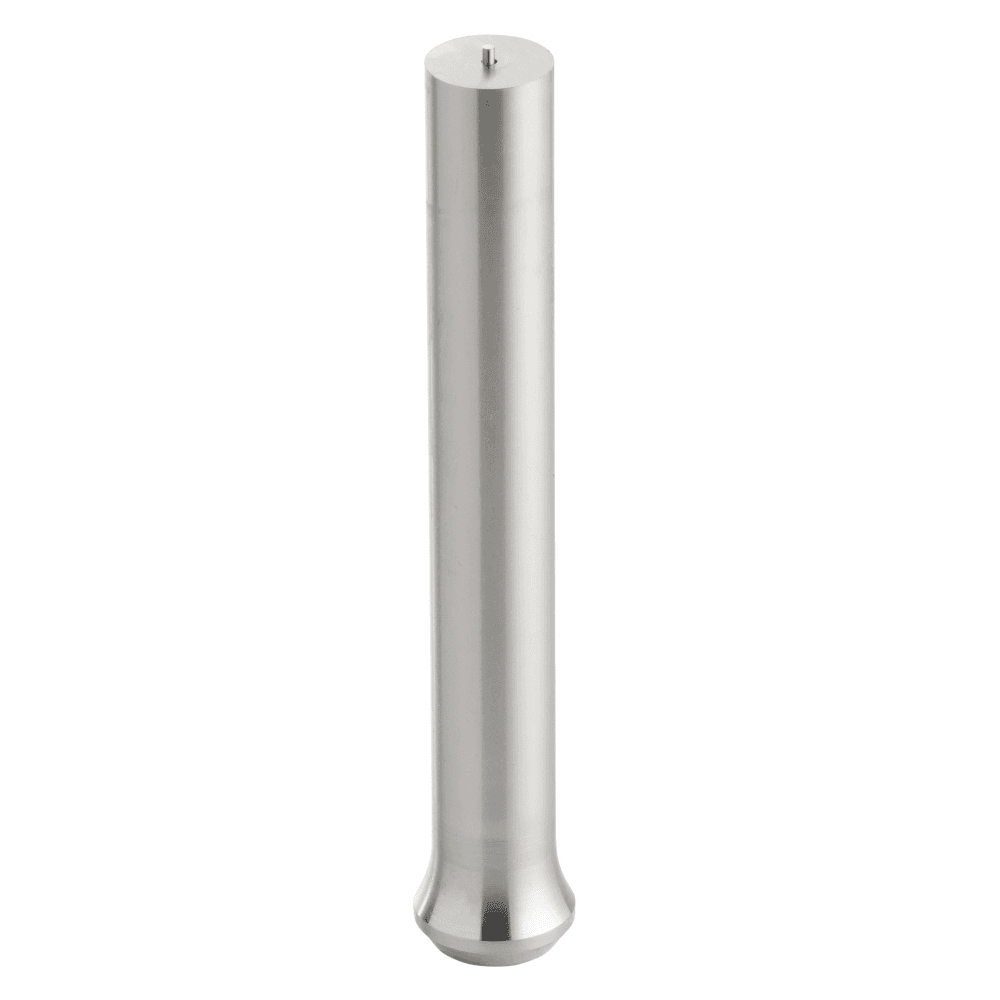

Le poinçon de découpe, Porter Besson, à tête évasée P_-RFE_ assure une résistance contre la casse de la tête extrême. L'éjecteur permet l'expulsion de la dépouille. Le poinçon de découpe, Porter Besson, à tête évasée monté dans un outil permet la coupe, le pliage ou le formage de tôles. Les poinçons de découpe, Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matière : Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Norme : DIN 5118

Dimensions :

  • Diamètre : de 8mm à 25mm
  • Longueur de 71mm à 100mm

Formes disponibles : Disponible en ébauche et selon nos 6 formes standards catalogue. Autres formes en spécial.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Tête 47 -57 HRc
  • Corps 60 - 64 HRc

Avantages :

  • Résistance de tête extrême
  • L'éjecteur permet l'éjection du déchet lors des découpes.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps h6
  • Tolérance sur la longueur +0,5
  • Tolérance de forme ± 0,01

Conception :

  • La tête évasée est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.
  • Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

  • Montage : Le poinçon à tête évasée est à monter dans un porte poinçon pour tête évasée ou dans un porte poinçon pour tête cylindrique avec un siège évasée pour tête évasée YR-RFSE.
  • Jeu de découpe : Nous recommandons un jeu de découpe entre le poinçon et la matrice correspondant à 10% de l'épaisseur de la tôle découpée. (hors applications spéciales).

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. La forme souhaitée ( sauf ébauches)
  3. Les dimensions de la forme (sauf pour les ébauches)
  4. Le revêtement souhaitée
  5. L'orientation de la forme
  6. Les altérations standards

Exemple : PB-RFEL-25-71-20-P24-W12.2-R2T0-TIN

Données Techniques

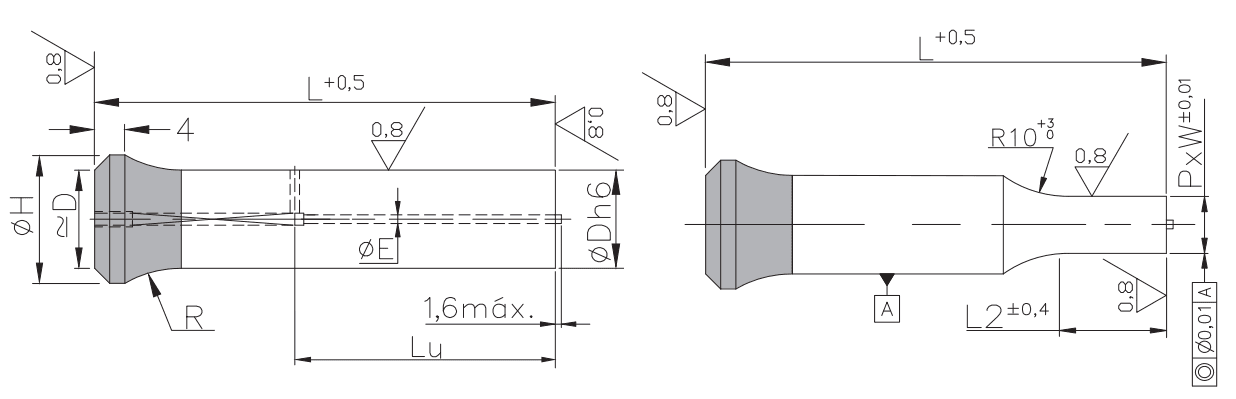

Schéma

L : Longueur du poinçon

Dh6 : Diamètre corps tolérance h6

H : Diamètre tête évasée

L2 : Longueur partie travaillante pour poinçons de forme

Lu : Longueur utile

E : Diamètre éjecteur

P x W : Dimensions forme

Schéma PB-RFEB
