Poinçon pilotes tête cylindriques PB-PPNP / P_-PPNZ - ISO 8020

Poinçon pilotes tête cylindriques PB-PPNP / P_-PPNZ - ISO 8020

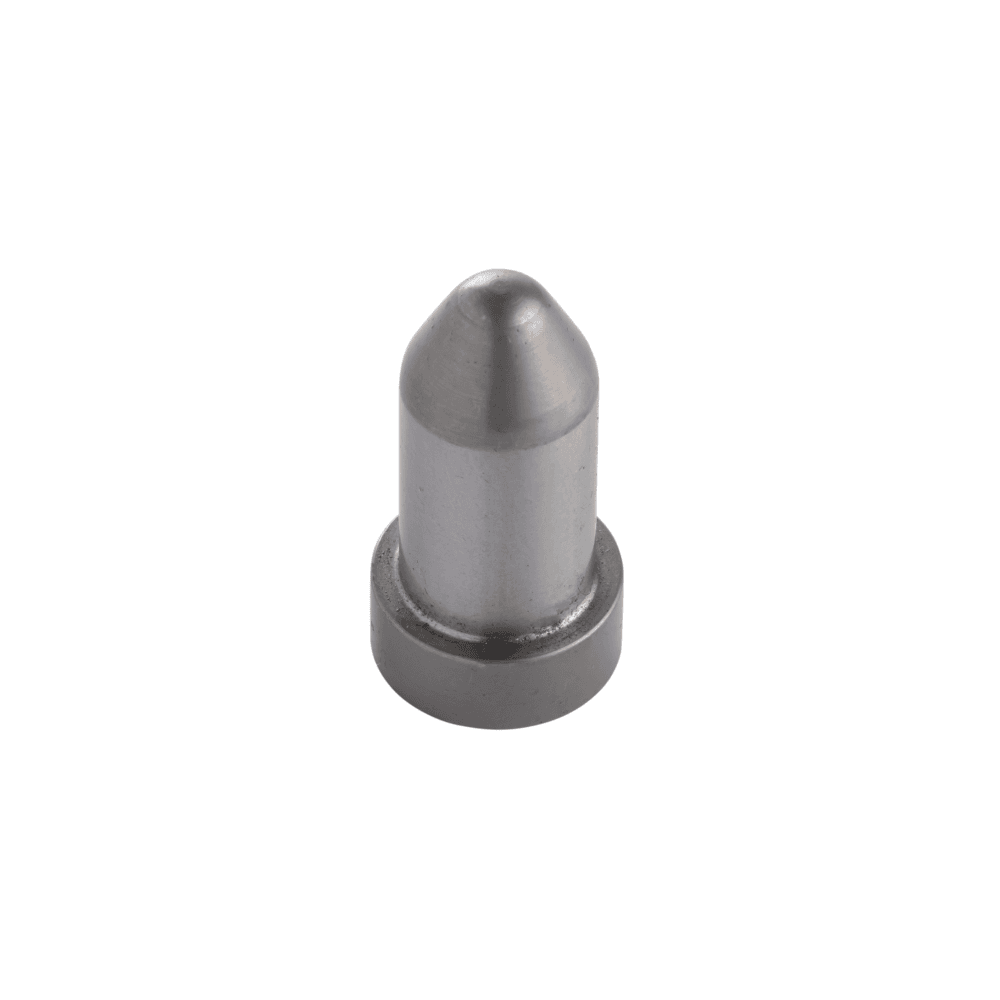

Les poinçons pilotes, Porter Besson, à tête cylindrique PB-PPNP et P_-PPNZ permettent le pilotage de la bande. Les poinçons pilotes, Porter Besson sont usinés selon vos spécifications ou disponibles sous formes d'ébauches brutes.

Caractéristiques

Matières :

  • Matière A : Acier rapide HWS / 1.2379 / D2 / X155CrVMo12.1
  • Matière B : Acier rapide HSS / 1.3343 / M2 / HS 6.5.2 / Z90

Normes : ISO 8020 / NF E63-101

Dimensions :

  • Diamètre : de 5mm à 25mm
  • Longueur de 71mm à 110mm

Tête cylindrique d'épaisseur 5mm.

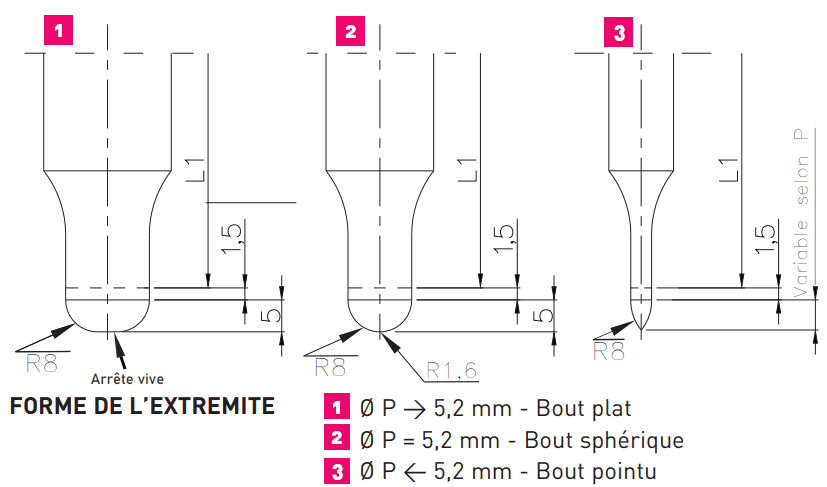

Formes disponibles : Disponible en ébauche ou sous 3 formes différentes : Bout plat, bout sphérique ou bout pointu.

Revêtements : Revêtements standards : TIN, Alcrona (AlCrN), TICN, CrN, t-ac.

Autres revêtements sur demande.

Dureté :

  • Matière A :

Tête 40 -50 HRc

Corps 58 - 62 HRc

  • Matière B :

Tête 47 -57 HRc

Corps 60 - 64 HRc

Avantages :

  • Les poinçons pilotes PB-PPNP sont montés directement sur le serre-flanc (ou plaque intermédiaire) permettant des pilotes moins longs.
  • Les poinçons pilotes P_-PPNZ peuvent être montés dans la semelle supérieure permettant des pilotes plus longs.
  • Tous nos poinçons sont marquées selon vos spécifications afin de les identifier facilement.

Tolérances :

  • Tolérance de corps m5
  • Tolérance sur la longueur +1
  • Tolérance épaisseur tête cylindrique +0,1/0
  • Tolérance diamètre tête cylindrique ±0,1
  • Tolérance de forme ± 0,01

Conception :

  • La tête cylindrique est forgée à chaud assurant une résistance supérieure et une meilleure durabilité.
  • Le corps et les formes sont rectifiées avec une grande précision.
  • Nos poinçons à éjecteur sont réalisés avec un trou d'évent sur le corps.

Application cible :

Idéal pour les outils de presse ou les moules d'injection.

Recommandation d'utilisation :

Montage :

  • Les poinçons pilotes PB-PPNP sont montés directement sur le serre-flanc (ou plaque intermédiaire).
  • Les poinçons pilotes P_-PPNZ peuvent être montés dans la semelle supérieure.

Recommandation d'entretien :

  • Nettoyage régulier
  • Inspection régulière
  • Vérification de l'alignement avec le poinçon
  • Lubrification régulière


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  1. Les dimensions souhaitée
  2. Les dimensions de la forme (sauf pour les ébauches)
  3. Les altérations standards

Exemple : PB-PPNP-12-30 / PB-PPNZ-16-71-20-P12,5

Données Techniques

Modèle 3D

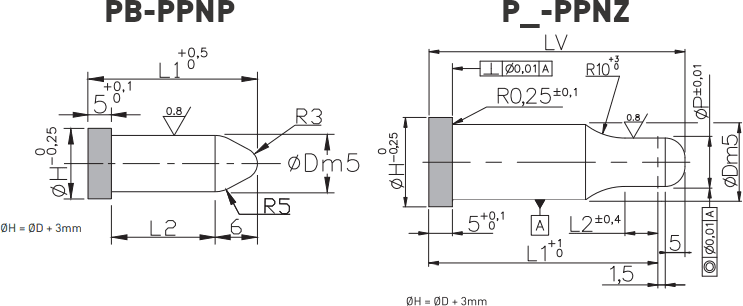

Schéma

Dm5 : Diamètre corps tolérance m5

H : Diamètre tête cylindrique

P x W : Dimensions forme

Schéma PB-PPNP / P_-PPNZ
