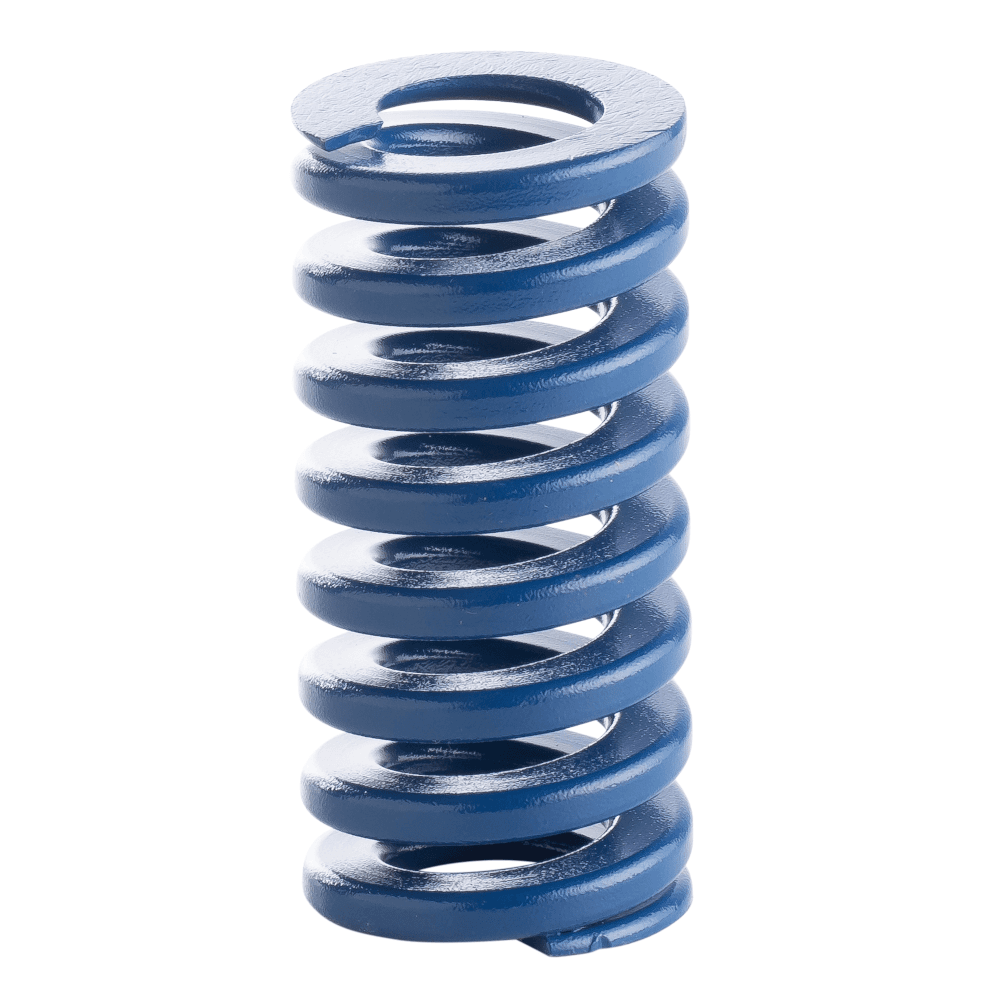

Ressort de compression à fil rectangulaire charge moyenne S21 - ISO 10243

Ressort de compression à fil rectangulaire charge moyenne S21 - ISO 10243

Les ressorts de compression à fils rectangulaire pour charge moyenne S21 permettent dans l'outillage de presse le maintien de la tôle lors de la phase de descente.

Caractérisques

Matière : Aciers Chrome Vanadium Silicium

Norme : NF ISO 10243

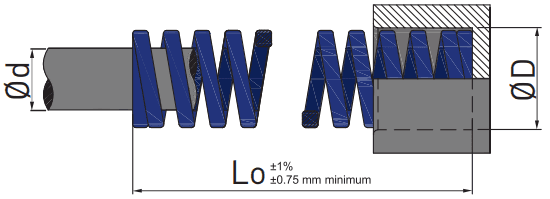

Dimensions :

  • Diamètre : de 10 à 63mm
  • Longueur : de 25 à 305mm

Charge :

En fonction du diamètre et de la longueur :

  • Charge recommandée de travail pour une longue durée de vie à 25% de la longueur : 9,92 DaN à 578 DaN
  • Charge recommandée de travail pour une durée de vie moyenne à 30% de la longueur : 12 DaN à 699 DaN
  • Charge maximale de travail à 35% de la longueur : 14,8 DaN à 851 DaN


Durée de vie : Jusqu'à 2 millions de coups de presse en fonction de l'utilisation

Précharge : 20% de la charge de travail

Température de fonctionnement : -200 °C à +250 °C

Diamètre du fil : De 2,5mm à 12,5mm

Avantages :

  • Facile à installer
  • Application polyvalente

Tolérance : ±1% de la longueur

Conception :

  • Enroulage du fil
  • Dégazage
  • Rectification des extrémités
  • Dégraissage
  • Peinture

Recommandation d'utilisation :

Montage: Les ressorts se fixe individuellement entre la plaque intermédiaire et la plaque supérieur à l'aide de vis de retenue, axes de guidages ou encore de dispositifs de retenue.

Conditions d'utilisation : Veillez à ne pas dépasser les charges maximales afin de garantir la durée de vie des ressorts. Les ressorts sont à précontraindre dans l'outil. Lors de l'assemblage de l'outil, il est inutile de précontraindre les ressorts puisqu'en position de repos le serre-flan n'est pas sous pression des ressorts.


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • Le diamètre souhaité
  • La longueur souhaitée

Exemple : S21.012.032
