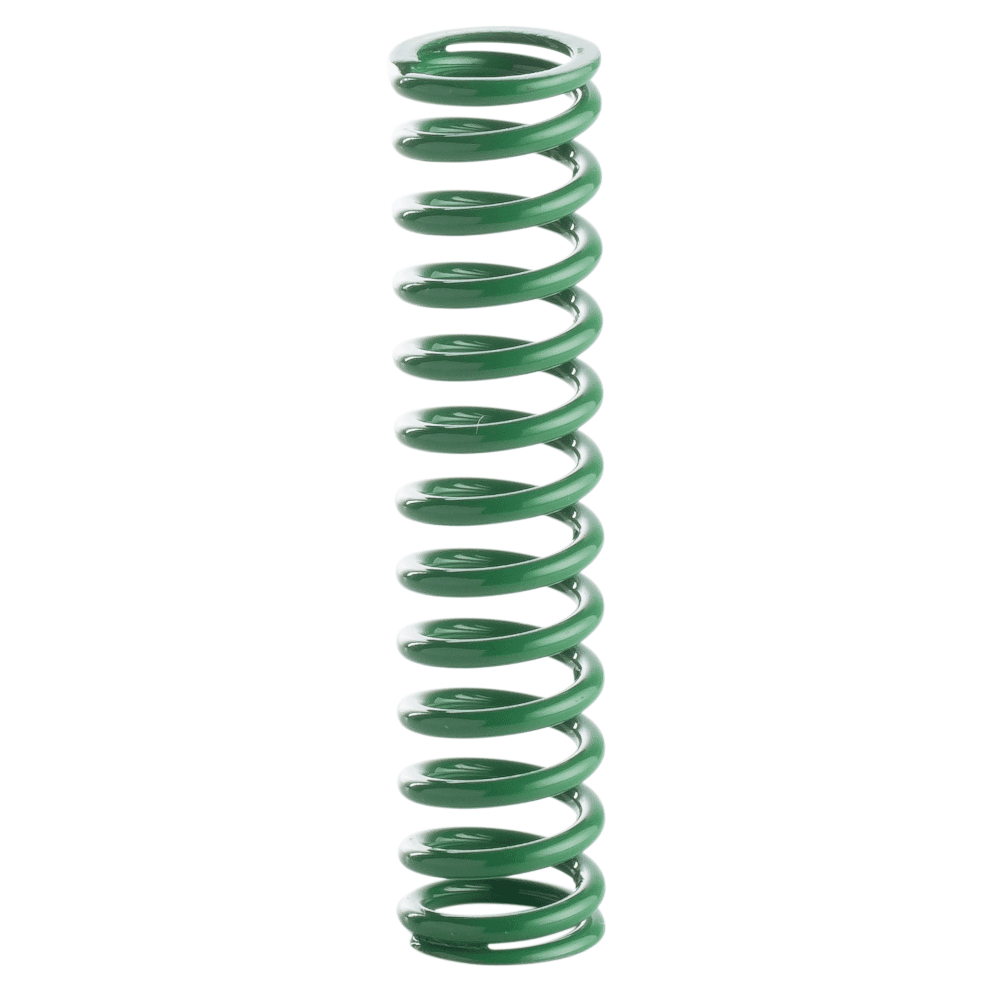

Ressort de compression à fil rond charge légère R11 - ISO 10243

Matière : Aciers Chrome Vanadium Silicium

Norme : NF ISO 10243

Dimensions :

• Diamètre : de 10 à 16mm
• Longueur : de 25 à 305mm

Charge :

En fonction du diamètre et de la longueur :

• Charge recommandée de travail pour une longue durée de vie à 25% de la longueur : 2,3 DaN à 11,1 DaN
• Charge recommandée de travail pour une durée de vie moyenne à 30% de la longueur : 2,7 DaN à 13,4 DaN
• Charge maximale de travail à 40% de la longueur : 3,7 DaN à 18,3 DaN

Durée de vie : Jusqu'à 2 millions de coups de presse en fonction de l'utilisation

Précharge : 20% de la charge de travail

Température de fonctionnement : -200 °C à +250 °C

Diamètre du fil : De 2,5mm à 4mm

Avantages :

• Facile à installer
• Application polyvalente

Tolérance : ±1% de la longueur

Conception :

• Enroulage du fil
• Dégazage
• Rectification des extrémités
• Dégraissage
• Peinture

Recommandation d'utilisation :

Montage: Le ressort se fixe individuellement entre la plaque intermédiaire et la plaque supérieur à l'aide de vis de retenue, axes de guidages ou encore de dispositifs de retenue.

Conditions d'utilisation : Veillez à ne pas dépasser les charges maximales afin de garantir la durée de vie des ressorts. Les ressorts sont à précontraindre dans l'outil. Lors de l'assemblage de l'outil, il est inutile de précontraindre les ressorts puisqu'en position de repos le serre-flan n'est pas sous pression des ressorts.

Pour commander il vous suffit de nous indiquer à partir du catalogue :

• Le diamètre souhaité
• La longueur souhaitée

Exemple : R11.012.032

Les ressorts de compression à fil rond selon ISO 10243 de Type R11 de la marque, d'éléments standards pour la construction d'outillages de presse et d' outils de découpe MDL ,sont tenus en stock chez AMDL Scop SA et livrables rapidement.

AMDL Scop SA tient en stock dans son centre logistique de Issenheim une large gamme de ressorts de compression à fil rond pour charges légères de type R11 de la marque MDL conformes aux spécifications des normes ISO 10243.
