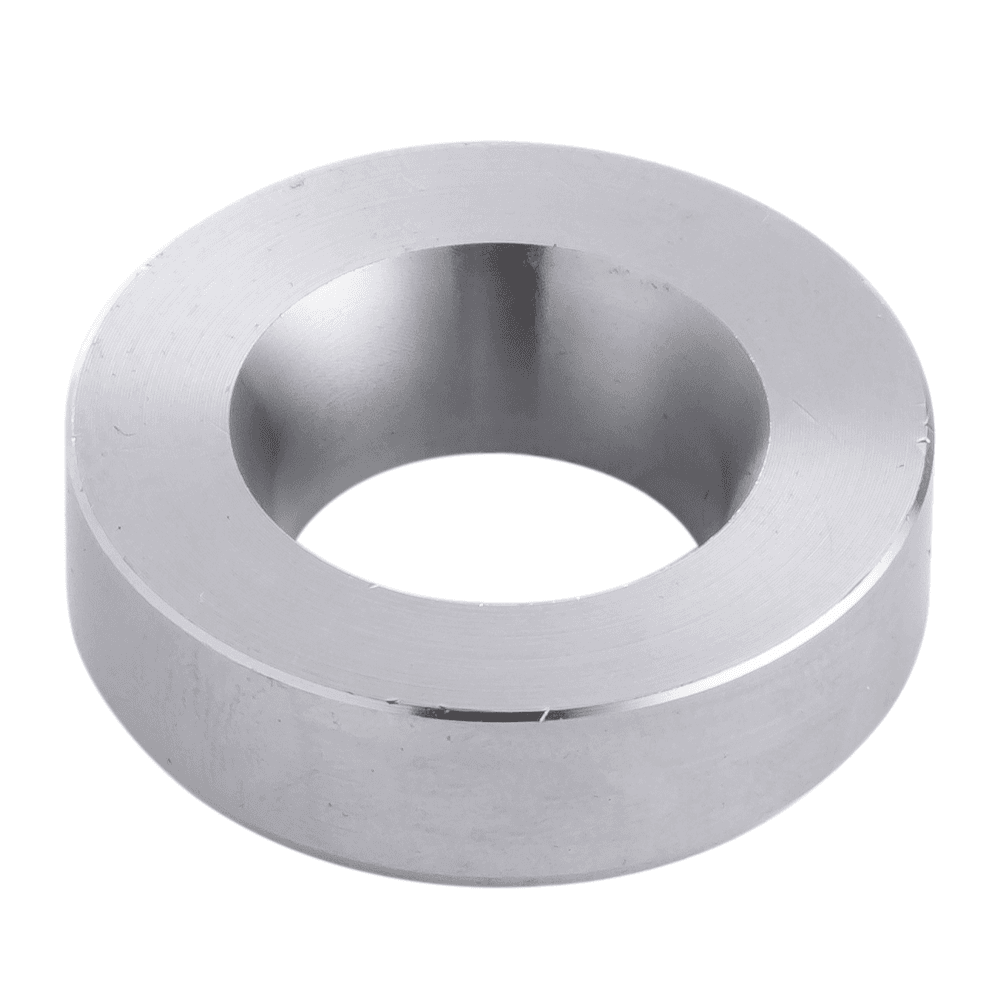

Seat for tapered head punches YR-RFSE
Les siège pour montage des poinçons à tête évasée YR-RFSE permettent d'adapter un porte-poinçons pour tête cylindrique aux poinçons tête évasée PB-RFN_ et PB-RFE_.
![](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fyr-rfse.png&w=1920&q=75)
![](/_next/image?url=%2Fimages%2Ficons%2Fpoincons-et-matrices.png&w=3840&q=75)
Caractéristiques
Matière : Acier
Compatible avec :
- Poinçons à tête évasée sans éjecteur PB-RFNB / PB-RFN_
- Poinçons à tête évasée avec éjecteur PB-RFEB / PB-RFE_
Dimensions:
- Diamètre de 13 à 32mm
- Hauteur de 6 à 10mm
- Pour poinçons de diamètre 5 à 20mm
Avantages :
- Permet d'adapter des portes-poinçons à tête cylindrique
- Simple d'installation
- Compatible avec les portes-poinçons Porter-Besson
Conception :
- Découpé
- Ebavuré
Recommandation d'utilisation :

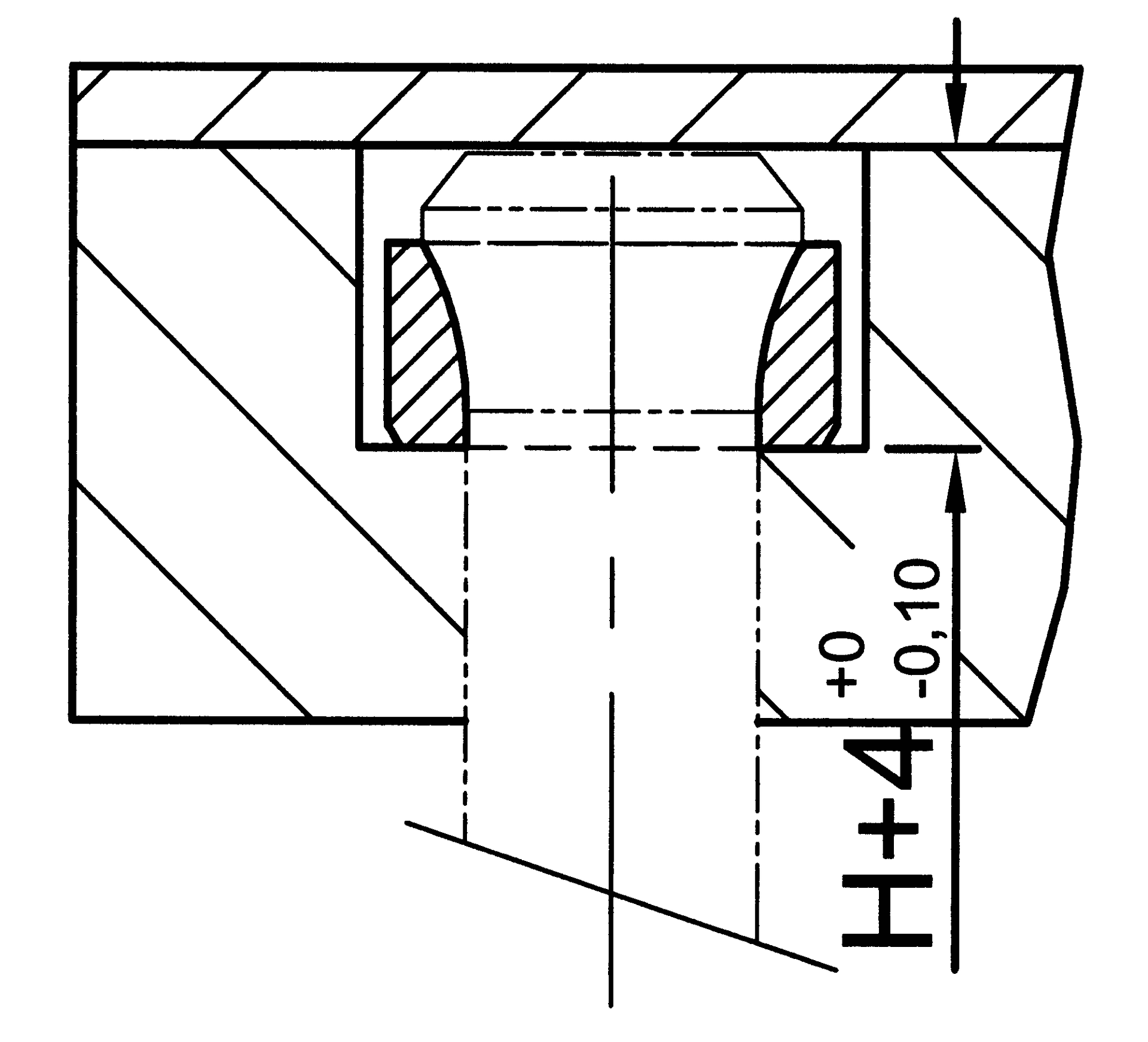

Montage : Le siège est à glisser dans l'alésage prévu pour la tête du poinçon cylindrique dans votre porte-poinçons. Le poinçon à tête évasée est ensuite à installer dans le siège.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence en fonction du diamètre de votre poinçon
Exemple : YR-RFSE-13
Technical data

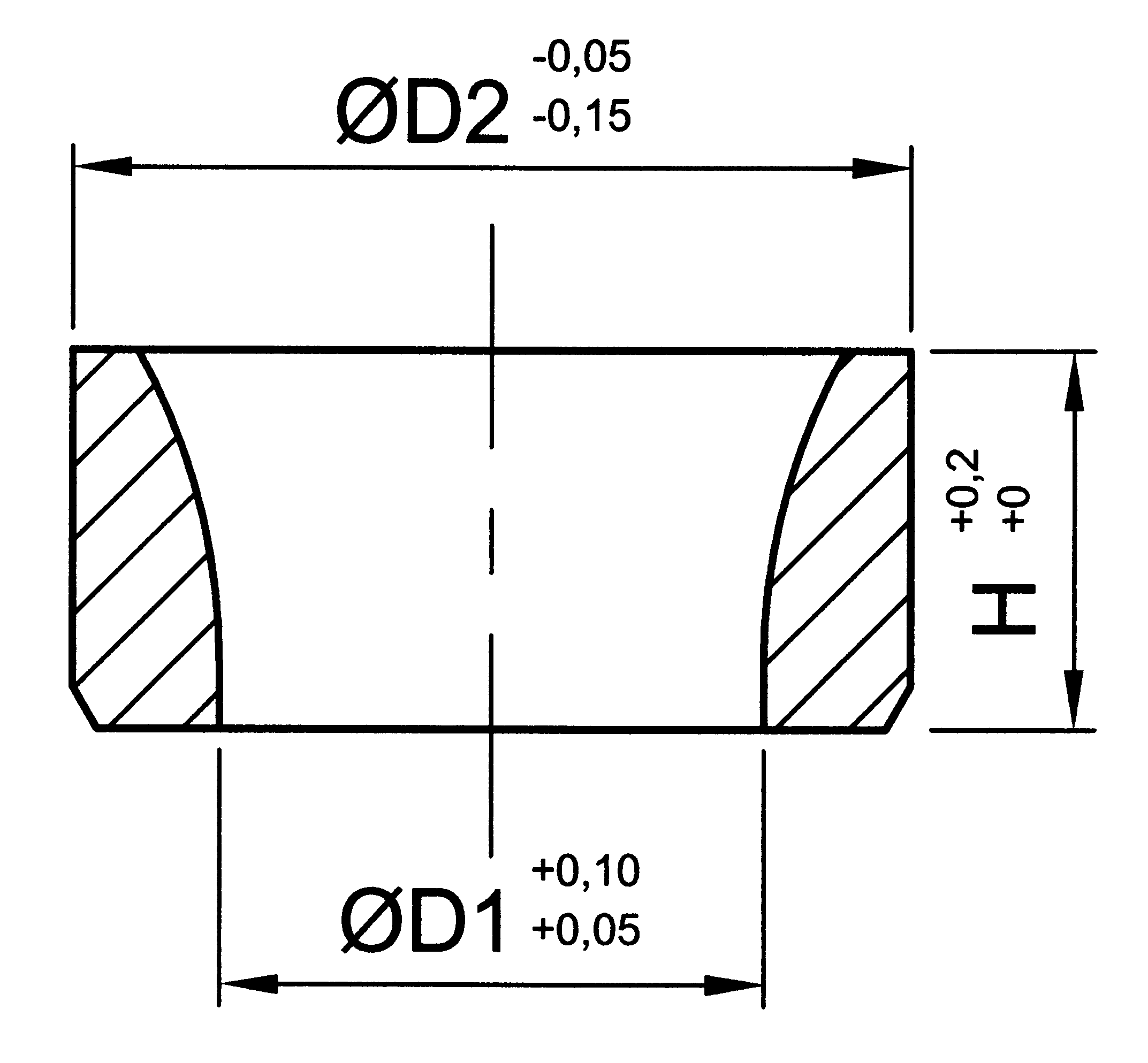

Plan
![Schéma YR-RFSE](/_next/image?url=https%3A%2F%2Fapi.amdl-eu.com%2Fuploads%2Fmedia%2Fschema-yr-rfse.png&w=3840&q=75)
