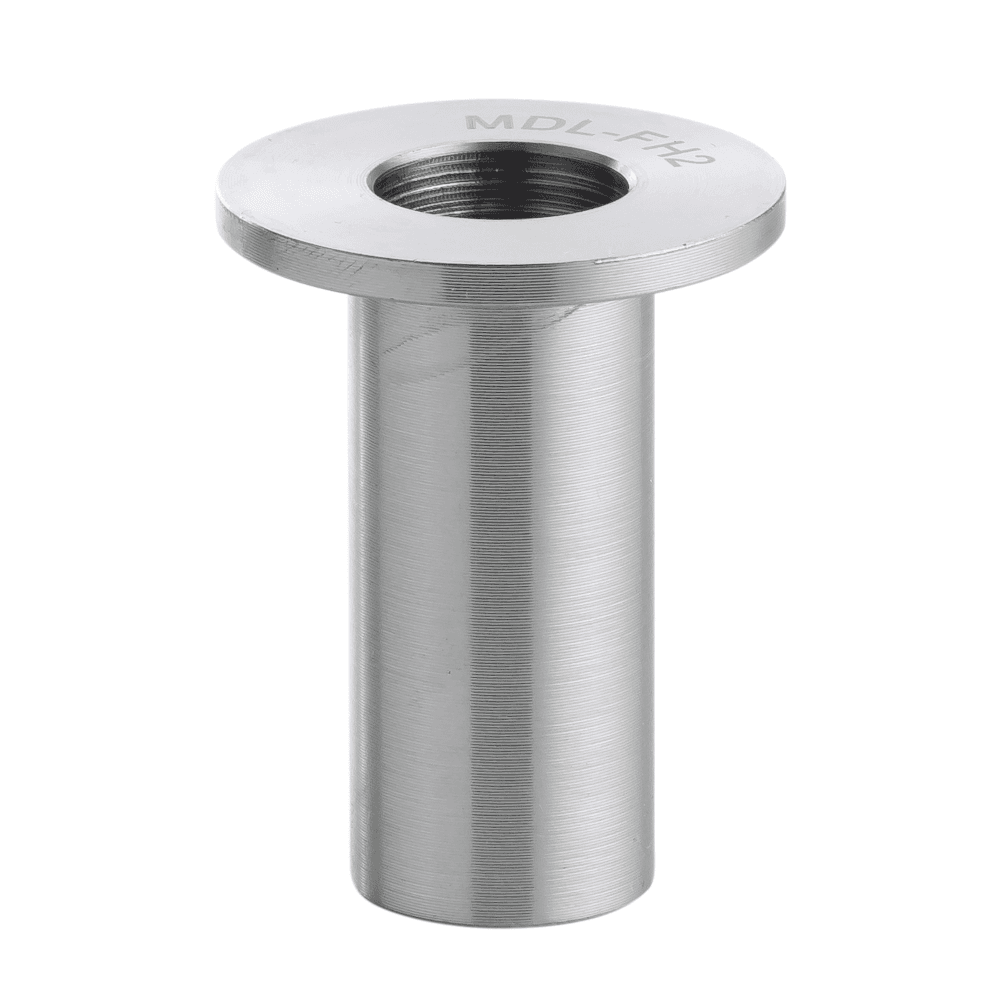

Retainer FH
Le dispositif de retenue FH est utilisé afin de précontraindre les ressorts de compression à fils dans l'outil. Il est généralement installé avec une vis épaulée A17.
Caractéristiques
Matière : Acier
Dimensions :
- Diamètre 37 à 49mm
- Longueur : 48 à 73mm
Avantages :
- Permet la précontrainte du ressort
- Limite la course
Recommandation d'utilisation :

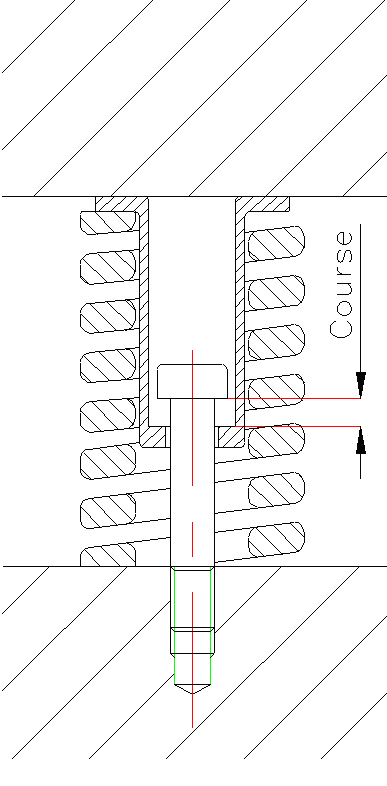

Montage : Les dispositif sont à installer avec une vis épaulée dans le ressort directement entre la plaque supérieure et la plaque intermédiaire.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- Le diamètre souhaité
- La longueur souhaitée
Exemple : FH3
Technical data
3D Model

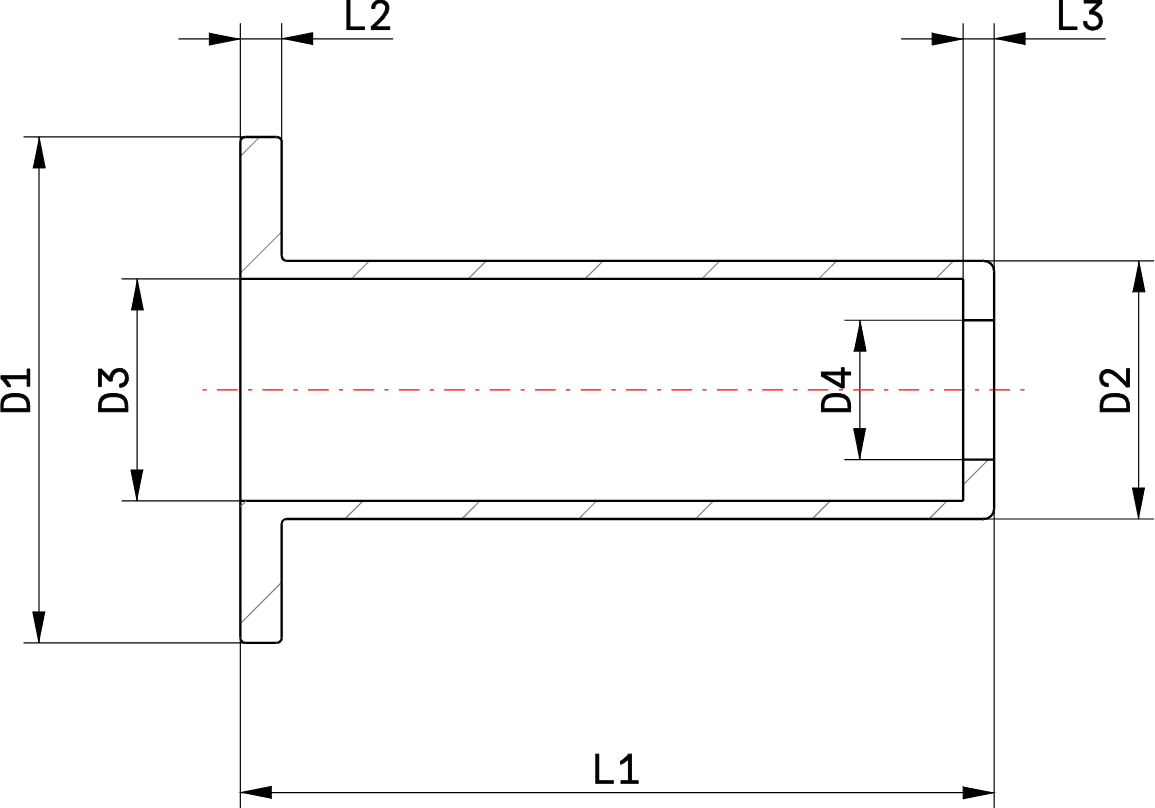

Plan
D1 ! Diamètre épaulement
D2 : Diamètre extérieur corps
D3 : Diamètre interne
D4 : Diamètre passage de retenu de la vis
L1 : Longueur totale
L2 : Longueur épaulement
