Washers S65
Les rondelles S65 sont utilisées pour précontraindre les ressorts à fils ou élastomères assurant ainsi la longévité des ressorts et leurs bon fonctionnement.

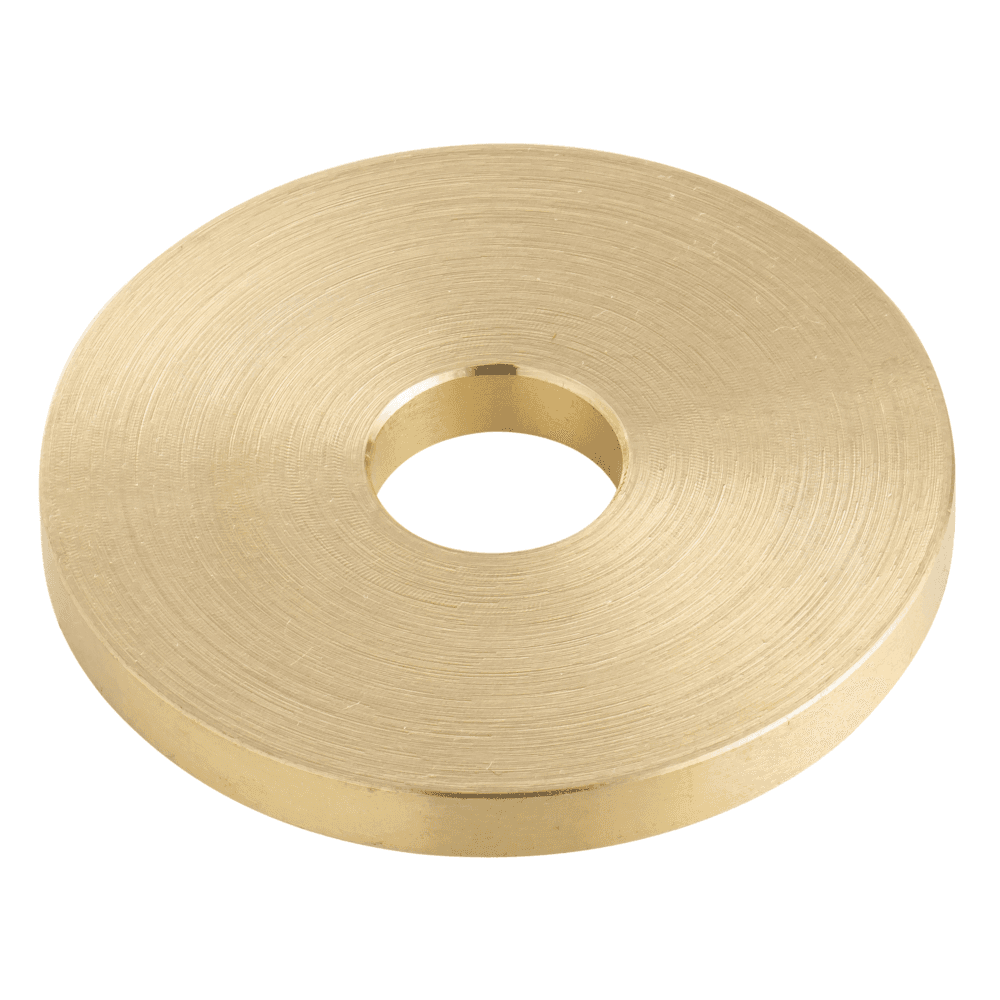

Rondelle S65
Matière : Laiton
Normes : DIN 9835 / NF ISO 100069
Dimensions :
- Diamètre extérieur de 20 à 150mm
- Diamètre intérieur de 6.5 à 26mm
- Epaisseur de 4 à 8mm
Avantages :
- Précontrainte du ressort
- Simple d'installation
Tolérance : Diamètre h11
Recommandation d'utilisation :

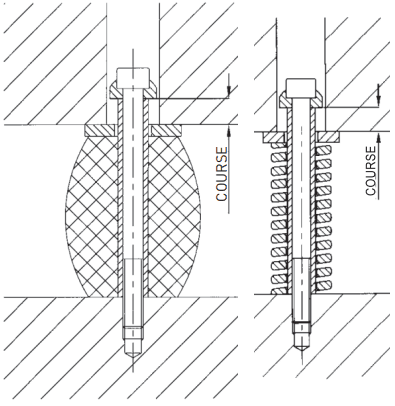

Montage : La rondelle S65 se monte en même temps que le ressort avec un dispositif de retenue A15 ou un axe de guidage S60. La rondelle doit se situer au dessus du ressort afin de le précontraindre.
Recommandation d'entretien : Inspection régulière
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La référence en fonction du diamètre souhaité
Exemple : S65.010.040
Technical data
3D Model

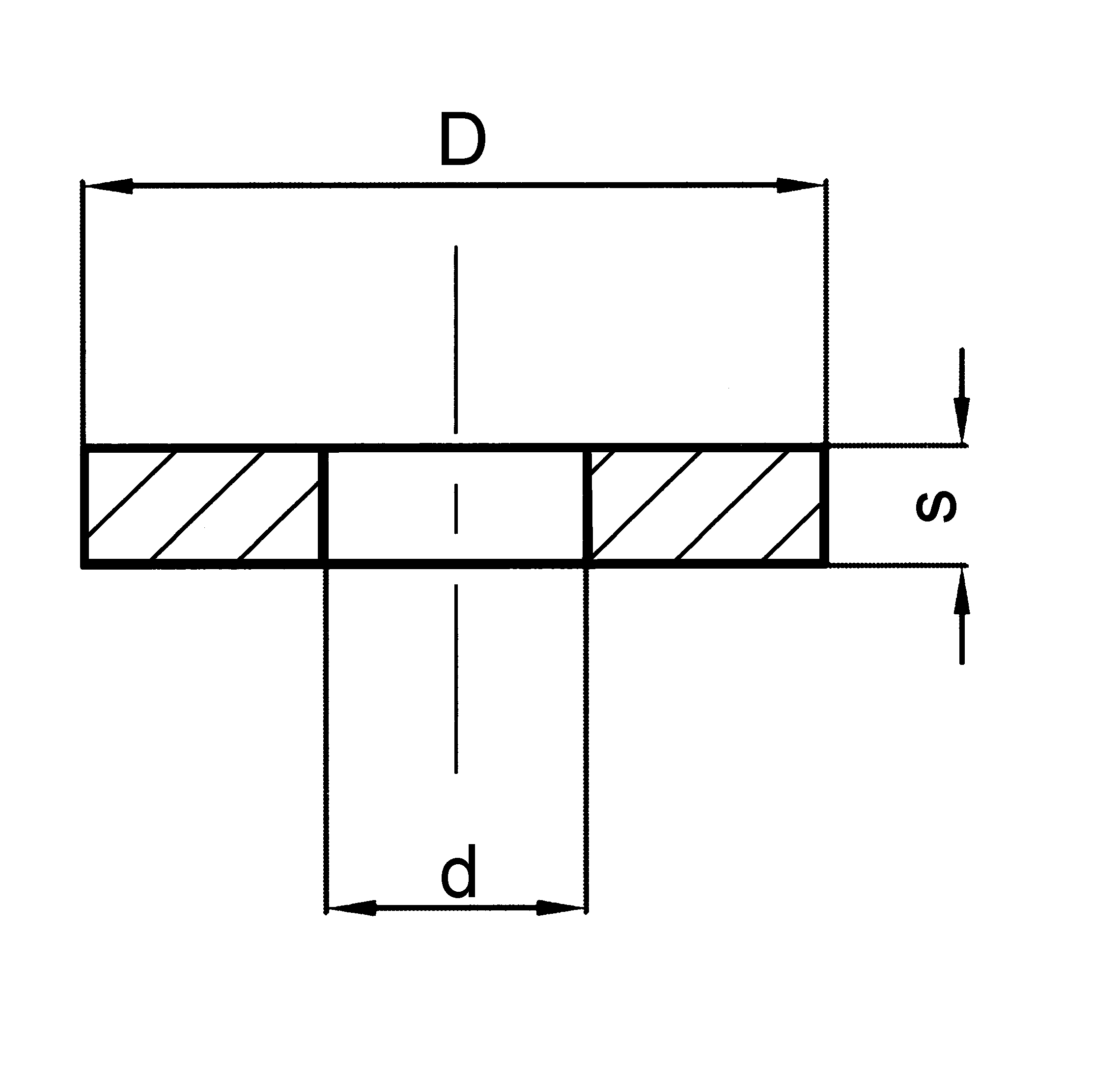

Plan
D : Diamètre extérieur
d : Diamètre intérieur
s : Epaisseur
