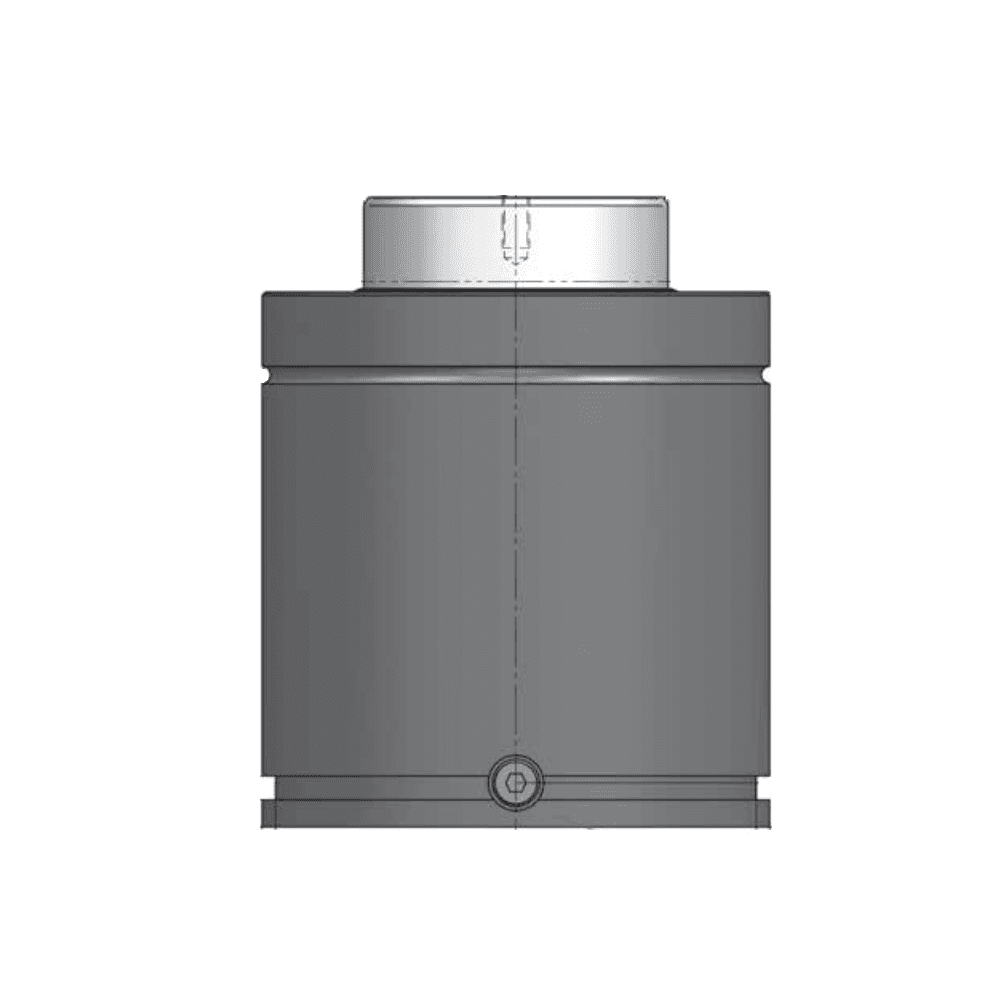

Heavy duty gas springs CM 10000
Le Ressort à Gaz CM 10000 est adapté et offre une alternatives aux ressorts à forces équivalentes dans une dimensions réduite Il est particulièrement utilisé comme élément de séparation dans les outils de découpe et de pliage.
Caractéristiques
Normes : PED 2014/68/EU
Dimensions :
- Ø de corps : 150 mm
- Ø de tige : 90 mm
- Longueur totale L1 de 186 à 536 mm
- Course : de 25 à 200mm
Force :
- Force initiale 9540 daN
- Tolérance de force initiale à 20°C : +/- 5%
Filetage : 4 taraudages M10 X 13 sont utilisables sous le corps du ressort mais il est recommandé d'utiliser les brides de fixation pour garantir la meilleure stabilité possible du ressort dans l'outil.
Pression : 150 bar
Température de fonctionnement : de 0 à 80°C
Vitesse :
- Vitesse max 1.6 m/s
- 40 courses par minutes max
Type de gaz : Azote N²
Avantages :
- Montage facile
- Réparable
- Intégration en réseau possible
- Equipé des systèmes de sécurité actif en cas de sur-course, sur-pression et/ou de vitesse de déplacement trop élevée
- Système Flex rod atténuant l'impact des forces latérales exercées en fonctionnement
Recommandation d'utilisation :
Montage : Logement du ressort à gaz dans un trou usiné à 150+0,5 /+1 sur minimum 80% de la longueur du corps. Maintien possible grâce à une bride fixée sur le corps du ressort (haut ou bas).
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La course du ressort
Exemple : CM.1000.200

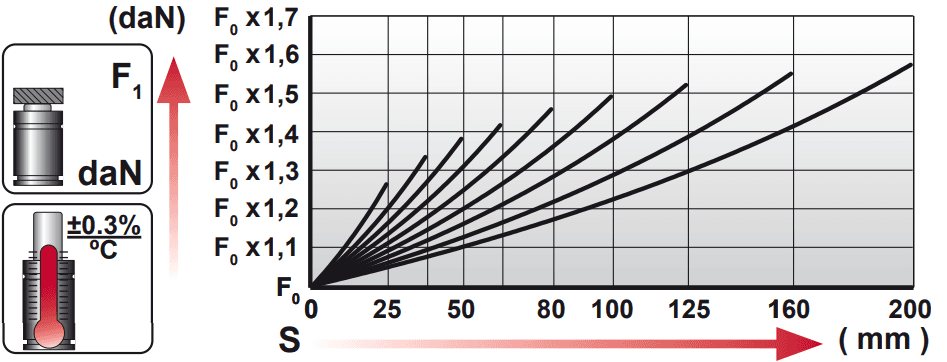

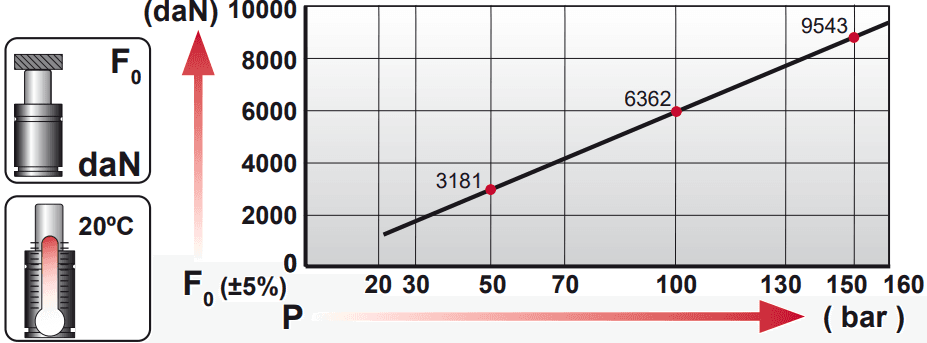

Technical data

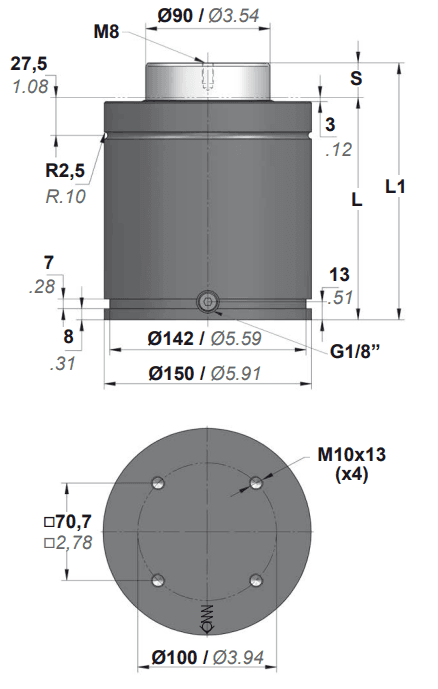

Plan
