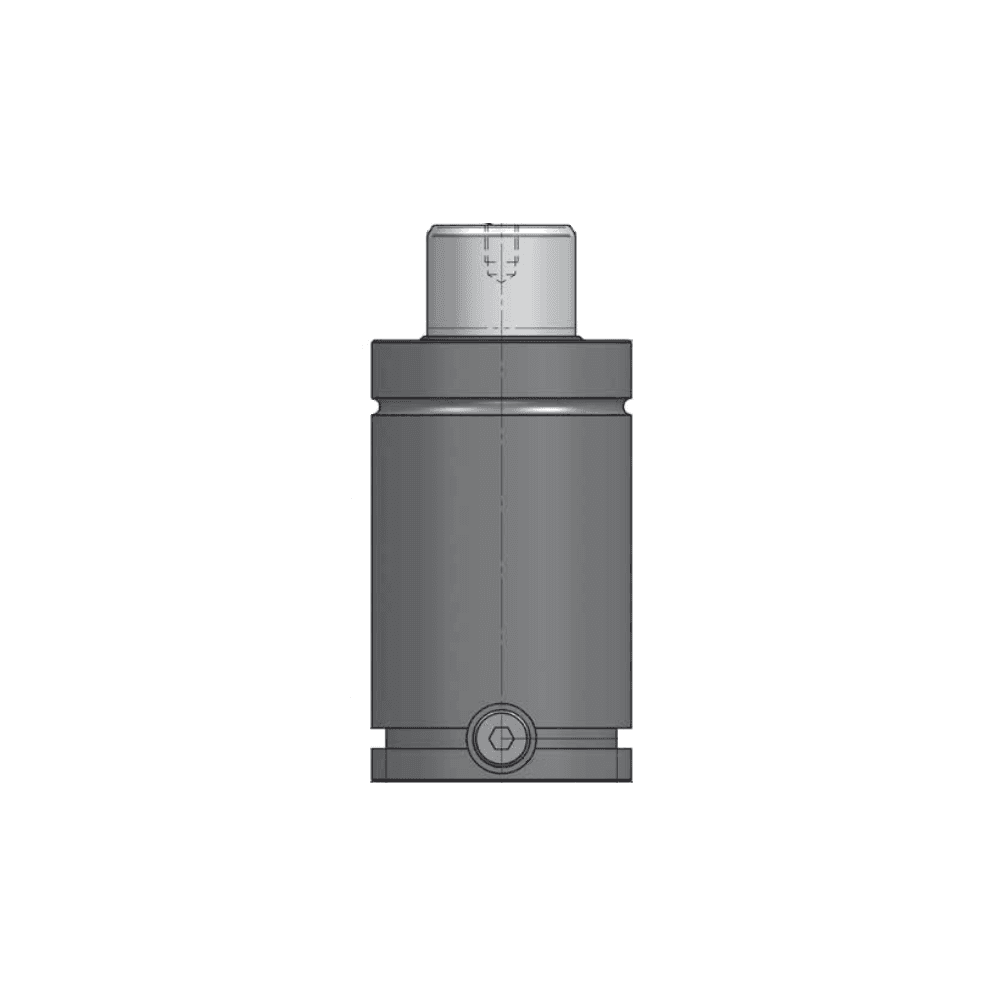

Heavy duty gas springs CM 1500 V2

Heavy duty gas springs CM 1500 V2

Le Ressort à Gaz CM 1500 V2 est adapté et offre une alternatives aux ressorts à forces équivalentes dans une dimensions réduite Il est particulièrement utilisé comme élément de séparation dans les outils de découpe et de pliage.

Caractéristiques

Normes : PED 2014/68/EU

Dimensions :

  • Ø de corps : 63 mm
  • Ø de tige : 36 mm
  • Longueur totale L1 de 111 à 495 mm
  • Course : de 13 à 200mm

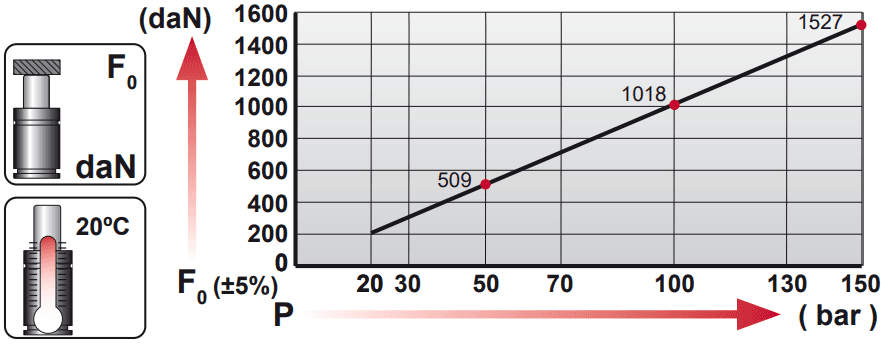

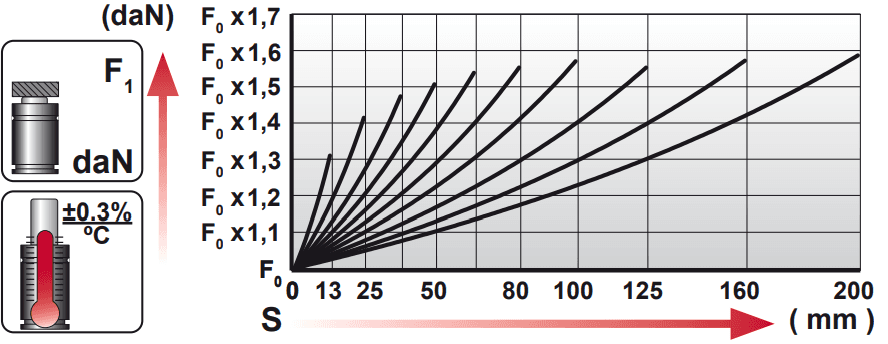

Force :

  • Force initiale 1530 daN
  • Tolérance de force initiale à 20°C : +/- 5%

Filetage : 6 taraudages M8 X 12 sont utilisables sous le corps du ressort mais il est recommandé d'utiliser les brides de fixation pour garantir la meilleure stabilité possible du ressort dans l'outil.

Pression : 150 bar

Température de fonctionnement : de 0 à 80°C

Vitesse :

  • Vitesse max 1.6 m/s
  • 50 courses par minutes max

Type de gaz : Azote N²

Avantages :

  • Montage facile
  • Réparable
  • Intégration en réseau possible
  • Equipé des systèmes de sécurité actif en cas de sur-course, sur-pression et/ou de vitesse de déplacement trop élevée
  • Système Flex rod atténuant l'impact des forces latérales exercées en fonctionnement

Recommandation d'utilisation :

Montage : Logement du ressort à gaz dans un trou usiné à 63+0,5 /+1 sur minimum 80% de la longueur du corps. Maintien possible grâce à une bride fixée sur le corps du ressort (haut ou bas).


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La course du ressort

Exemple : CM.1500.200.V2

Technical data

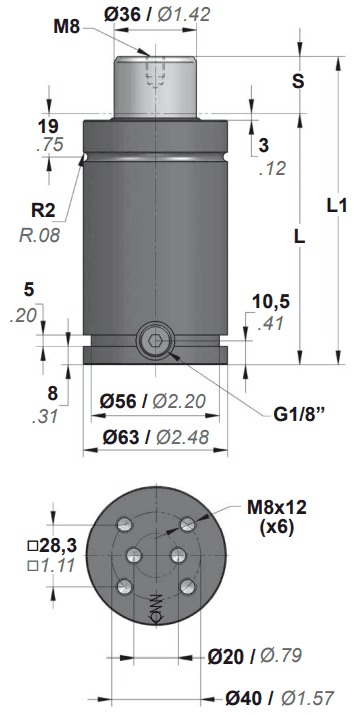

Plan

Schéma CM.1500.V2

Catalogue

Download the full catalogue
