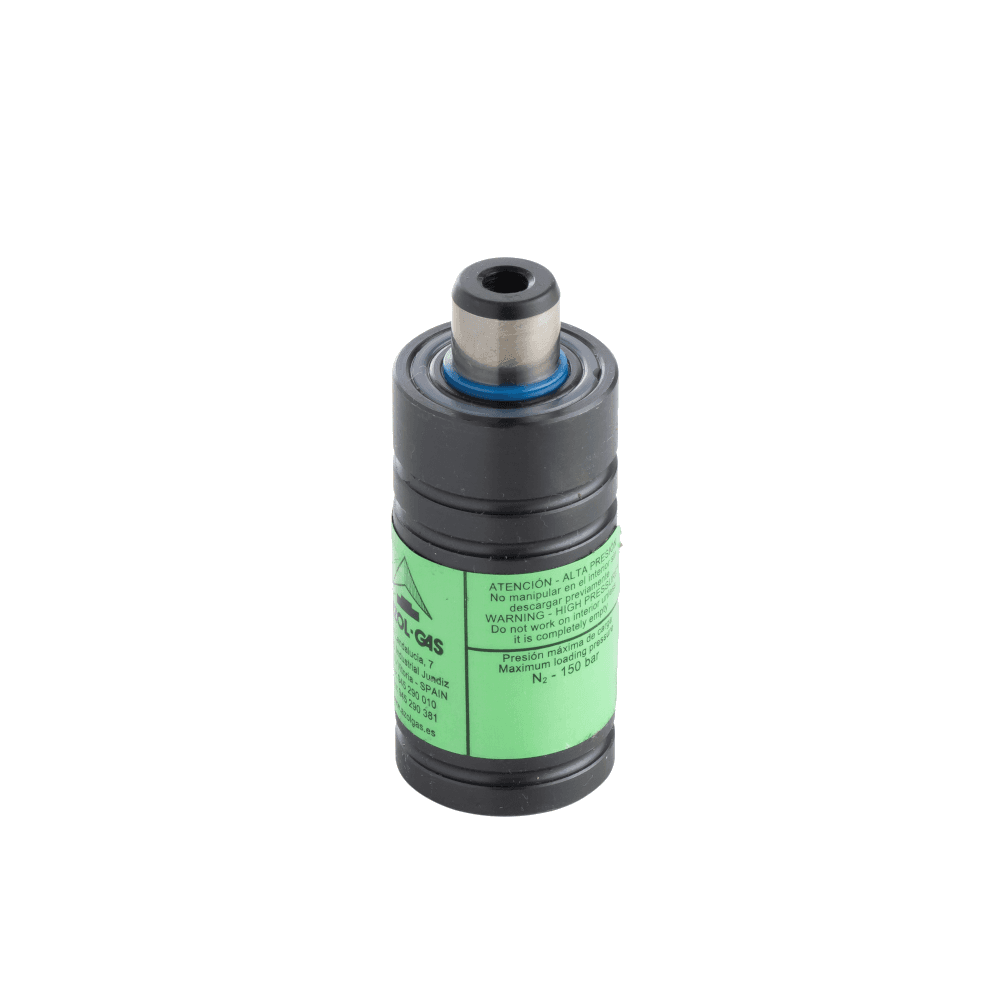

Mini gas springs AFC
Le Ressort à Gaz Mini AFC est adapté aux applications compactes. La largeur de gamme des ressort AFC permet une utilisation jusqu'à 125 mm de course. Il est particulièrement utilisé comme poussoir, éjecteur ou dévêtisseur..
Caractéristiques
Normes : PED 2014/68/EU - VDI 3003 / ISO 11901
Dimensions :
- Ø de corps : 25 mm
- Ø de tige : 12 mm
- Longueur totale L1 de 56 à 295 mm
- Course : de 7 à 125mm
Force :
- Ressort vert, Force initiale FO : 50 daN
- Ressort bleu, Force initiale FO : 100 daN
- Ressort bleu, Force initiale FO : 150 daN
- Ressort jaune, Force initiale FO : 200 daN
- Ressort noir, Force initiale ajustable à la demande dans la plage 23 à 200 daN
- Tolérance de force initiale à 20°C : +/- 5%
Filetage : Pas de taraudage utilisable

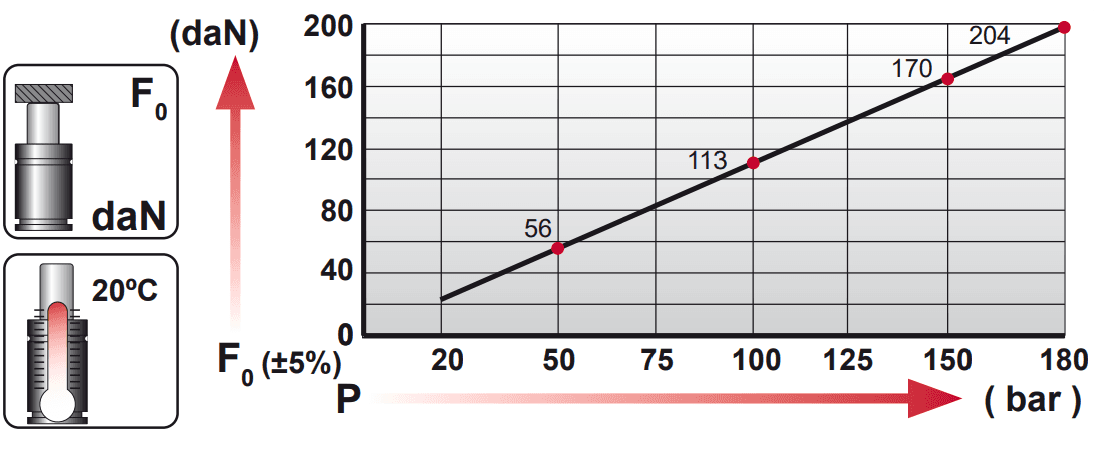

Pression : de 20 à 180 bar
Température de fonctionnement : de 0 à 80°C
Vitesse :
- Vitesse max 1.6m/s

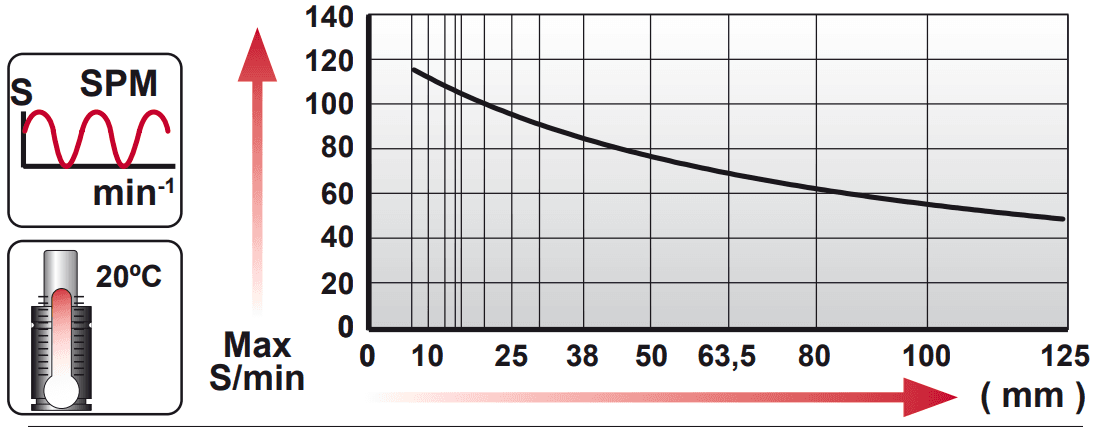

- 120 courses par minutes max
Type de gaz : Azote N²
Avantages :
- Force ajustable
- Code couleur
- Montage facile
- Réparable
Recommandation d'utilisation :
Montage : Le ressort est à loger dans un trou usiné à 25 +0.5/+1 sur 80% de la longueur du corps au minimum. Le maintien est possible grâce à une bride fixée en haut du corps du ressort.
Attention, ne pas utiliser le taraudage M6 au bas du ressort comme bridage. Celui-ci sert au gonflage / dégonflage du ressort.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La force initiale du ressort
Exemple : AFC.100.050
Technical data

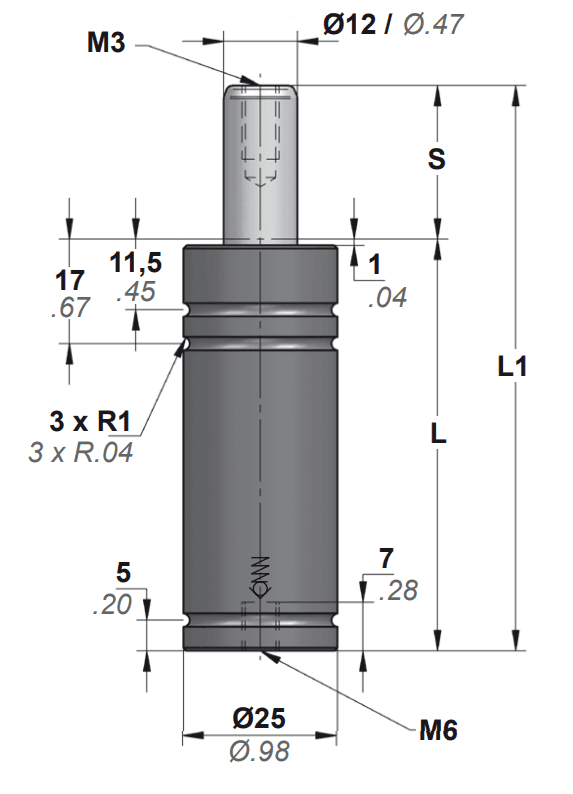

Plan
L1 : Longueur totale
L : Longueur corps fixe
S : Course max
