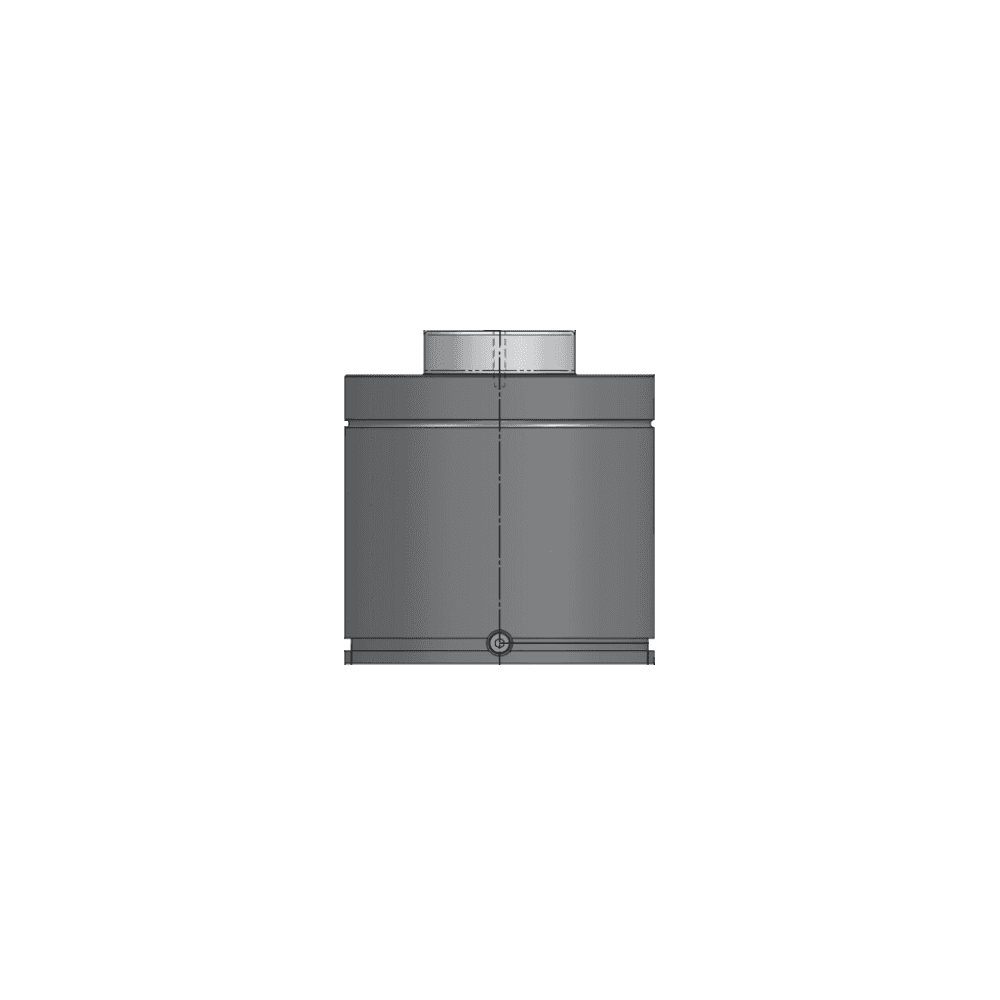

Standard ISO gas springs AG 10000
Le Ressort à Gaz ISO AG 10000 est adapté aux à la majeure partie des normes automobiles. Il est particulièrement utilisé comme élément de séparation dans les outils de découpe et de pliage.
Caractéristiques
Normes : PED 2014/68/EU / VDI 3003 / ISO 11901 / NAAMS / Cnomo Em 24.54
Automobile : VW 39D 878 / GM 90.25.00/ RENAULT EM24.54.700
Dimensions :
- Ø de corps : 195 mm
- Ø de tige : 95 mm
- Longueur totale L1 de 210 à 760 mm

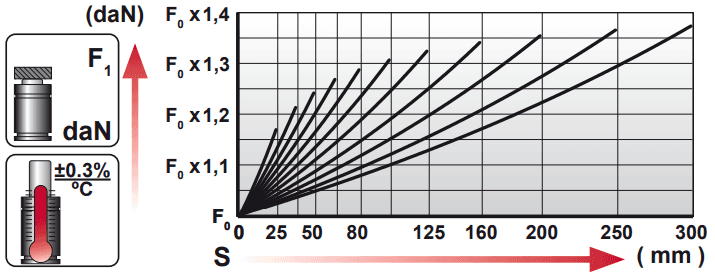

- Course : de 25 à 300mm

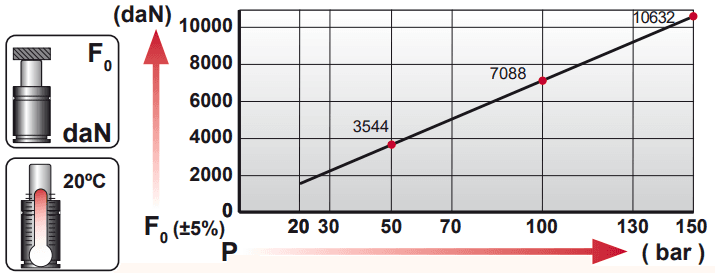

Force :
- Force initiale 10280 daN
- Tolérance de force initiale à 20°C : +/- 5%
Filetage : 4 taraudages M12 X 16 sont utilisables sous le corps du ressort mais il est recommandé d'utiliser les brides de fixation pour garantir la meilleure stabilité possible du ressort dans l'outil.
Pression : 145 bar
Température de fonctionnement : de 0 à 80°C
Vitesse :
- Vitesse max 2 m/s
- 50 courses par minutes max
Type de gaz : Azote N²
Avantages :
- Montage facile
- Course importante
- Réparable
- Intégration en réseau possible
- Système Flex rod atténuant l'impact des forces latérales exercées en fonctionnement
Recommandation d'utilisation :
Montage : Logement du ressort à gaz dans un trou usiné à 195 +0,5 /+1 sur minimum 80% de la longueur du corps. Maintien possible grâce à une bride fixée sur le corps du ressort (haut ou bas).
Montage du ressort à l'horizontal possible grâce à la bride adaptée
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La course du ressort
Exemple : AG.10000.100
