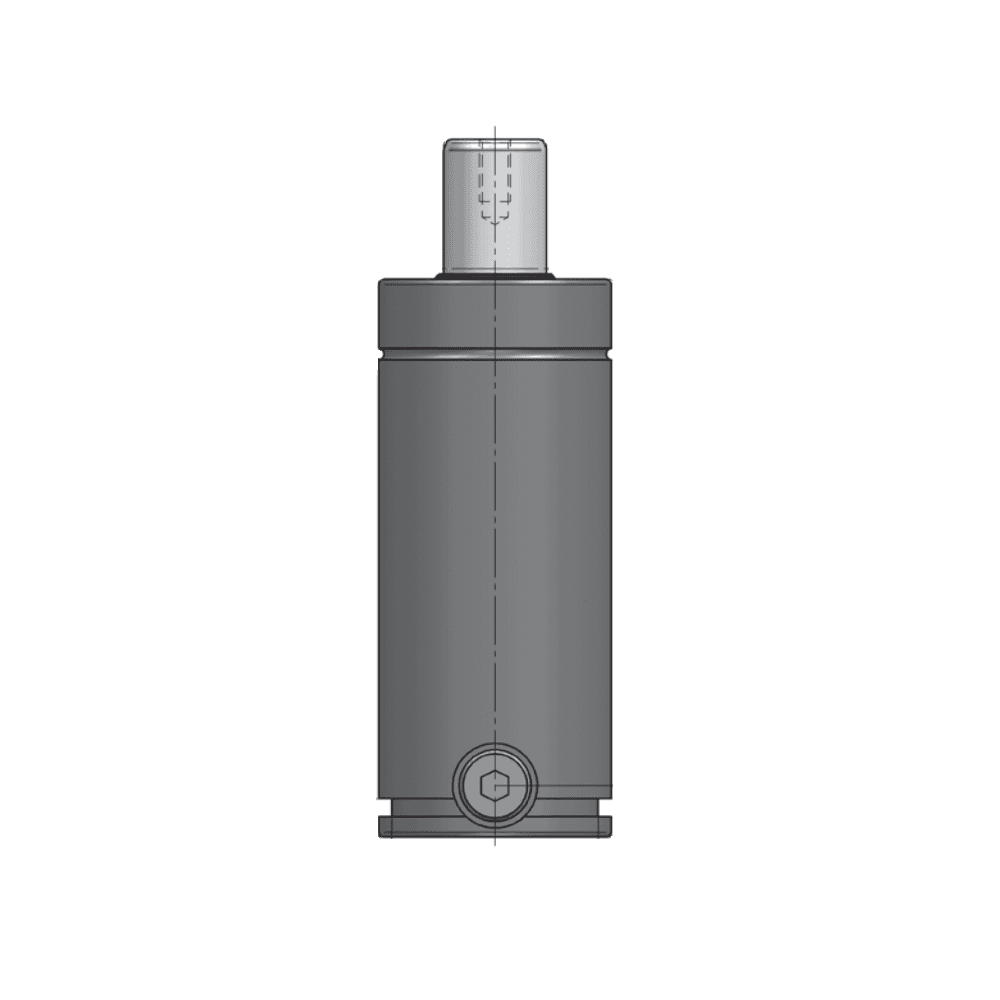

Standard ISO gas springs AG 500
Le Ressort à Gaz ISO AG 500 est adapté aux à la majeure partie des normes automobiles. Il est particulièrement utilisé comme élément de séparation dans les outils de découpe et de pliage.
Caractéristiques
Normes : PED 2014/68/EU / VDI 3003 / ISO 11901 / Cnomo Em 24.54
Automobile : BMW B2 4006 / MB B8 3180 220 000 001 / VW 39D 878 / GM 90.25.00 / PSA E24.54.815.G / RENAULT EM24.54.700 / NISSAN K32S0
Dimensions :
- Ø de corps : 45 mm
- Ø de tige : 20 mm
- Longueur totale L1 de 105 à 405 mm
- Course : de 10 à 160mm
Force :

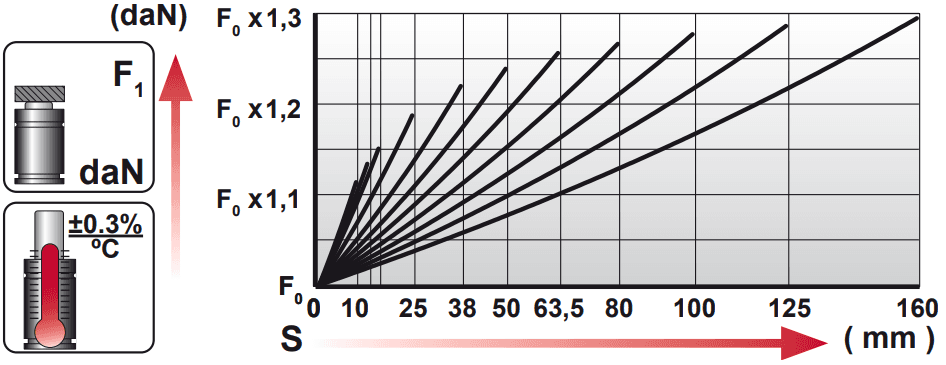

- Force initiale 500 daN
- Tolérance de force initiale à 20°C : +/- 5%
Filetage : 2 taraudages M8 X 13 sont utilisables sous le corps du ressort mais il est recommandé d'utiliser les brides de fixation pour garantir la meilleure stabilité possible du ressort dans l'outil.

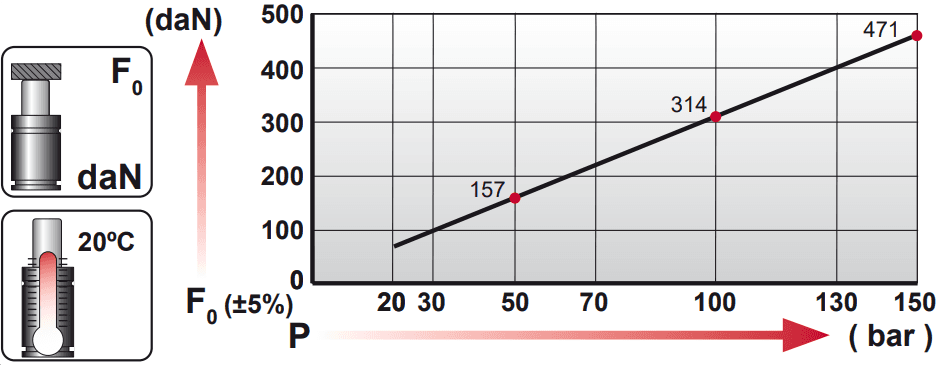

Pression : 150 bar
Température de fonctionnement : de 0 à 80°C
Vitesse :
- Vitesse max 1.6m/s

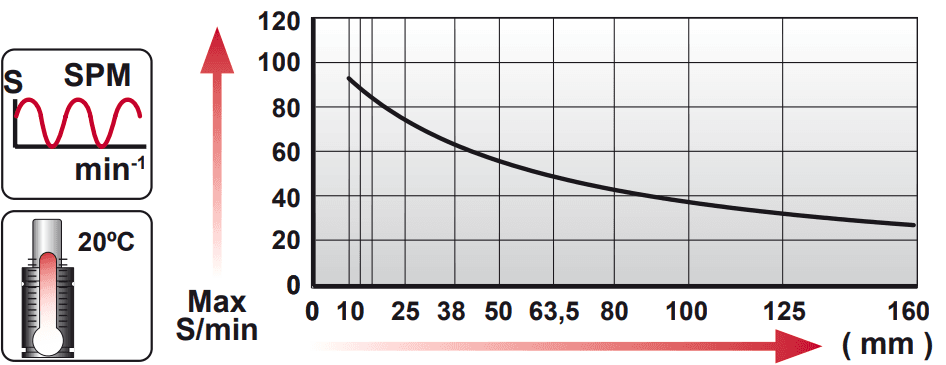

- 90 courses par minutes max
Type de gaz : Azote N²
Avantages :
- Montage facile
- Compacte
- Réparable
- Intégration en réseau possible
Recommandation d'utilisation :
Logement du ressort à gaz dans un trou usiné à 45 +0,5 /+1 sur minimum 80% de la longueur du corps. Maintien possible grâce à une bride fixée sur le corps du ressort (haut ou bas)
Montage du ressort à l'horizontal possible grâce à la bride adaptée.
Pour commander il vous suffit de nous indiquer à partir du catalogue :
- La course du ressort
Exemple : AG.500.038
