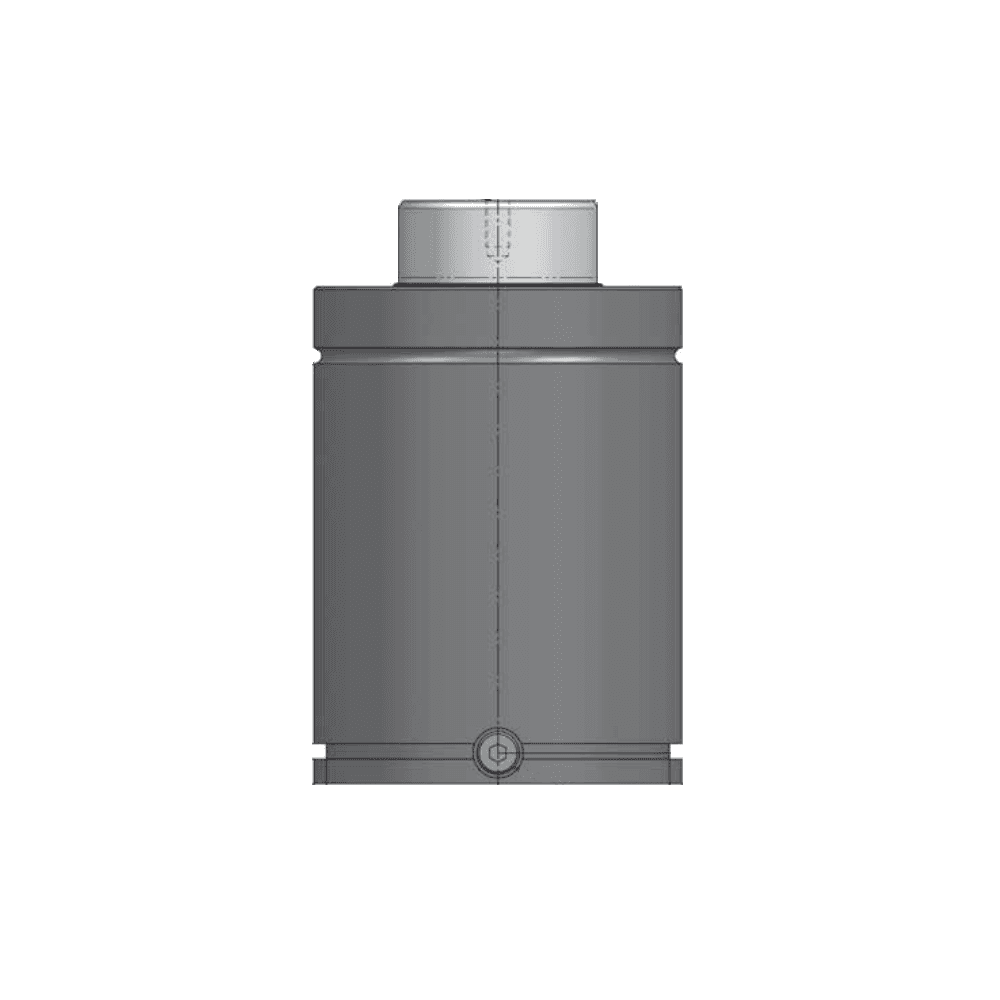

Standard ISO gas springs AG 5000

Standard ISO gas springs AG 5000

Le Ressort à Gaz ISO AG 5000 est adapté aux à la majeure partie des normes automobiles. Il est particulièrement utilisé comme élément de séparation dans les outils de découpe et de pliage.

Caractéristiques

Normes : PED 2014/68/EU / VDI 3003 / ISO 11901 / NAAMS / Cnomo Em 24.54

Automobile : BMW B2 4006 / MB B8 3180 220 000 001 / VW 39D 878 / FORD W-DX35-6203 / GM 90.25.00 / PSA E24.54.815.G / RENAULT EM24.54.700 / NISSAN K32S0

Dimensions :

  • Ø de corps : 120 mm
  • Ø de tige : 65 mm
  • Longueur totale L1 de 190 à 740 mm
  • Course : de 25 à 300mm

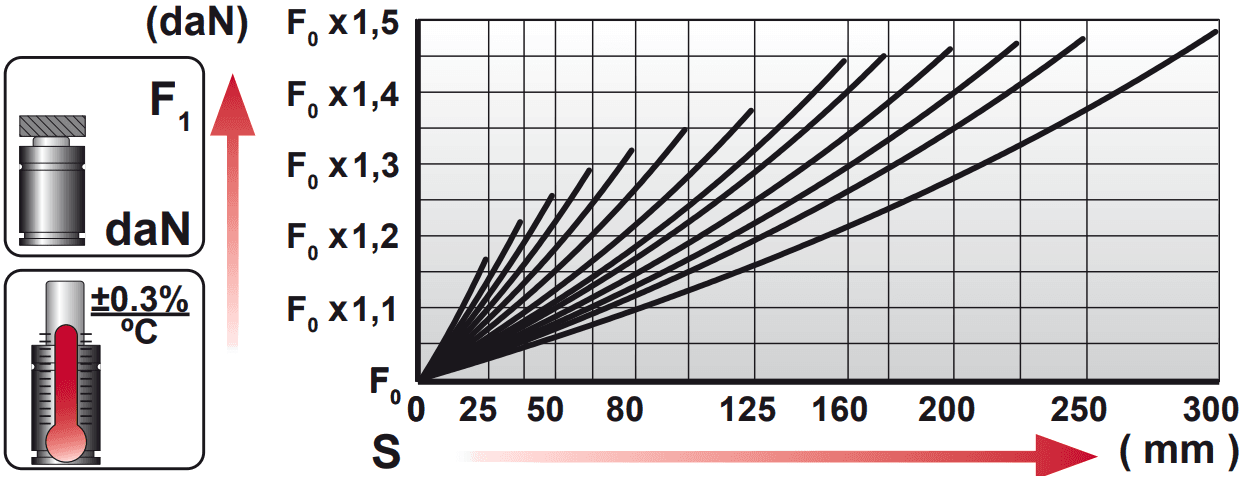

Force :

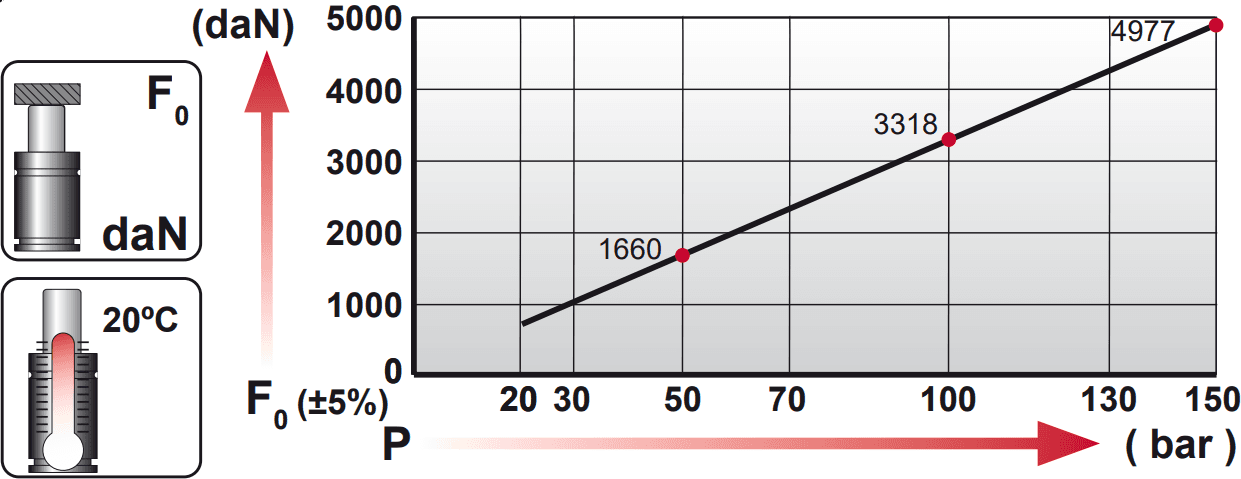

  • Force initiale 4980 daN
  • Tolérance de force initiale à 20°C : +/- 5%

Filetage : 4 taraudages M10 X 16 sont utilisables sous le corps du ressort mais il est recommandé d'utiliser les brides de fixation pour garantir la meilleure stabilité possible du ressort dans l'outil.

Pression : 150 bar

Température de fonctionnement : de 0 à 80°C

Vitesse :

  • Vitesse max 2 m/s
  • 50 courses par minutes max

Type de gaz : Azote N²

Avantages :

  • Montage facile
  • Course importante
  • Réparable
  • Intégration en réseau possible
  • Système Flex rod atténuant l'impact des forces latérales exercées en fonctionnement

Recommandation d'utilisation :

Montage : Logement du ressort à gaz dans un trou usiné à 120 +0,5 /+1 sur minimum 80% de la longueur du corps. Maintien possible grâce à une bride fixée sur le corps du ressort (haut ou bas)

Montage du ressort à l'horizontal possible grâce à la bride adaptée.


Pour commander il vous suffit de nous indiquer à partir du catalogue :

  • La course du ressort

Exemple : AG.5000.100
